Оба VK4501 ГН и Р) должны были быть готовы к дню рождения Гитлера 20 апреля 1942 г. То есть, времени отводилось маловато. И тот и другой конструктор взяли все лучшее из своих предыдущих экспериментальных машин. После сравнительных испытаний выбор остановили на танке Адерса. хотя фюрер Поддерживал своего любимца Ф. Порше.

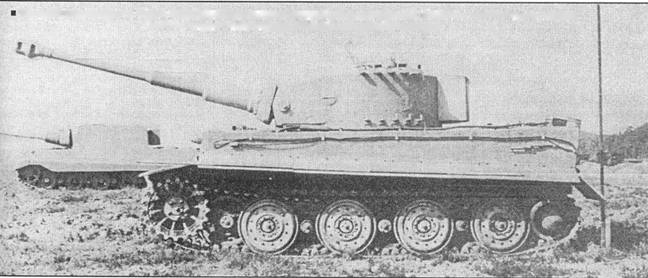

Его VK4501(P) – конструкторское обозначение «Порше 101» – имел боевую массу 57 т, экипаж из пяти человек, развивал скорость 35 км/ч. Вооружение и крупповская башня были такими же, что и у машины соперника. Толщина лобовой брони башни и корпуса составляла 100 мм, бортовой – 80 мм.
Благодаря сиcтеме воздушного охлаждения двух десятицилиндровых бензиновых двигателей, лучшей машины, чем конструкция Порше, было не найти для пустынных условий Африки.
Серийное производство танков конструкции Адерса фирма Хеншель организовала с августа 1942 г. Позднее аналогичные сборочные линии открыла и фирма Вегманн. Выпуск «Тигров» продолжался до августа 1944 г. В 1942 году построили 84 танка, в 1943-м – 647, в 1944-м – 623. Максимальный месячный выпуск зарегистрирован в апреле 1944 г.
– 104 машины.
Первоначально они официально именовались Pz Kpfw VI Ausf Н «Tiger». С Февраля 1944 г., после принятия на вооружение танка «Tiger II», название изменили на Pz Kpfw VI Ausf Е или просто «Tiger I». Это не очередная модификация «шестерки». Их, кроме одной, больше не имелось. Хотя, конечно, некоторые изменения в конструкцию в ходе производства все же вносились.
Боевая масса серийных машин превысила заданную более чем на 10 т. С момента появления и на протяжении около полутора лет «Тигр» был сильнейшим танком в мире почти по всем показателям. Прежде всего, он имел весьма мощное бронирование. Э. Адерс придал корпусу прямоугольное коробчатое сечение за счет вертикальной установки бортовых и незначительного наклона лобовых броневых плит. Такая конфигурация упростила и ускорила технологический процесс. Более того, броневые плиты соединялись на шипах и закреплялись сваркой, что позволяло достигать высокой механической прочности. Днище изготавливалось из одного листа. Броня – катаная хромоникельмолибденовая, гомогенная.

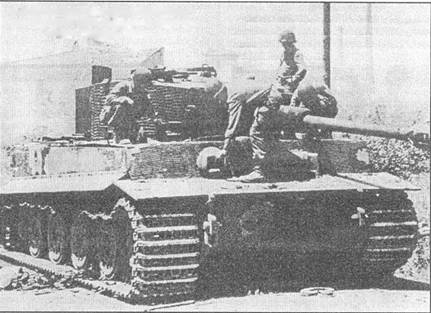

Подбитый тяжелый тонк Pz Kplw VI «Tiger» позднего выпуска. Румыния. 1944 г.
Ходовая часть танка Pz Kplw VI «Tiger». Заштрихованные катки снимались при транспортировке
Внутреннее пространство корпуса делилось на четыре отсека. Впереди слева размещался в своем отделении водитель, справа – радист. Между ними монтировалась многоступенчатая коробка переключения передач (восемь переднего и четыре заднего хода) безвального типа. В ее картер помещались многодисковый, работающий в масле главный фрикцион и тормоз. Дифференциальный механизм поворота с двойным подводом мощности обеспечивал по два фиксированных радиуса поворота на каждой передаче и поворот на месте. Управлялся танк рулевым колесом через полуавтоматический гидравлический сервопривод. При его отказе задействовались два ручных рычага с приводом на дисковые тормоза.
Ширина смотровой щели водителя регулировалась перемещавшейся вверх-вниз толстой броневой заслонкой. При плохой видимости он больше ориентировался не визуально,а по курсоуказателю (гирополукомпасу), расположенному справа. Люки, прорезанные над головами водителя и радиста, прикрывались крышками с перископическими приборами наблюдения. При стрельбе из лобового пулемета MG34 радист прицеливался через свой перископ.
Под боевое отделение отводилась подковообразная, выгнутая из 80-мм броневого листа башня с вертикальными стенками и средняя часть корпуса, отделенная от моторного отсека броневой перегородкой. Слева от пушки рабочее место наводчика, справа – заряжающего.
Ему предназначалась устанавливаемая слева сзади на крыше башни цилиндрическая башенка с люком и пятью смотровыми щелями. С июля 1943 г. ее заменили на унифицированную (такую же, как и на «Пантере») сферической формы с семью перископическими приборами наблюдения по периметру и круговым обводом для крепления и перемещения зенитного пулемета. На передней стенке башни монтировались три метательных устройства для стрельбы дымовыми гранатами.
8,8-см пушка (L/56) и спаренный 7,92-мм пулемет (справа от нее) устанавливались в броневой маске толщиной 110 мм. Боеукладка размещалась ниже погона башни – по стенкам боевого отделения, рядом с водителем и под поликом башни. Унитарный патрон и полуавтоматика орудия обеспечивали боевую скорострельность до 8 выстрелов в минуту.
«Тигр» стал первым серийным немецким танком с новой ходовой частью, изобретенной Г. Книпкампом. На борт приходилось по восемь расположенных в шахматном порядке тройных опорных катков на торсионной подвеске с гидравлическими амортизаторами на первом и последнем блоках. Кстати, немцы уже применяли такую конструкцию шасси на более легких машинах – полугусеничных бронетранспортерах и артиллерийских тягачах. Она равномерно распределяла массу машины по гусенице, не слишком нагружая каждый каток, и позволяла экономить резину на бандажах. С января 1 944 г. перешли к каткам с внутренней амортизацией, без бандажей (опять же, как на «Пантере»).
В моторном отделении размещался карбюраторный 12-цилиндровый двигатель жидкостного охлаждения «Майбах» HL210P45 мощностью 650 л. с. С мая 1943 г. в связи с переходом на унификацию танкового производства его заменили на более мощный и уже проверенный на «Пантерах» HL230P30.
Прогрессивная трансмиссия с гидросервоприводами и торсионная подвеска сделали «Тигр» легкоуправляемой машиной с плавным ходом. Ее водитель не затрачивал больших физических усилий, не переутомлялся. Освоить управление танком было несложно. От водителя не требовалось высокой квалификации, и если он выбывал из строя, его заменял любой член экипажа. Образно говоря, трансмиссия сама вела танк.
495 ранних «Тигров» оснастили оборудованием для подводного вождения (ОПВТ), позволявшим преодолевать по дну водные преграды глубиной до 4 м. Кроме того, машины первых серий вооружались S- средством (Schrapnell) ближнего боя. Оно предназначалось для поражения солдат противника, пытающихся взять «на абордаж» поврежденный танк. Пять гранатометов по краям корпуса выстреливали вверх на 1,5-2 м шрапнельные гранаты. Взрываясь, они засыпали все вокруг 360 стальными шариками.
Помимо линейных, было изготовлено 84 командирских танка. Освобождая место для второй радиостанции, в башне убрали спаренный пулемет и уменьшили боекомплект пушки до 66 выстрелов.
Впервые «Тигры» пошли в бой на Восточном фронте в районе станции Мга (под Ленинградом) осенью 1942 года. В дальнейшем воевали на всех фронтах.
Отслеживая тенденцию совершенствования бронетанковой техники союзников (и в первую очередь Красной Армии) в плане повышения бронезащищенности, немецкое командование вполне обоснованно пожелало усилить вооружение танков, приспособив для них самые мощные полевые буксируемые 8.8- :м противотанковые пушки, принятые на вооружение в 1943 году и больше известные как РаК 43/41 и РаК 43 (Panzerab – werhkanone). Выпускаемый из них с начальной скоростью 1000 м/с бронебойный снаряд массой 10,2 кг пробивал на дистанции 2000 м броню толщиной до 132 мм под углом 30° к нормали, а подкалиберный – и того более.
