В октябре 1943 г. фирма МИАГ построила заданный прототип и предъявила его на испытания. Машину приняли без особых замечаний. Серийное производство началось в январе 1944 г. До конца войны построили 392 «Ягдпантеры».

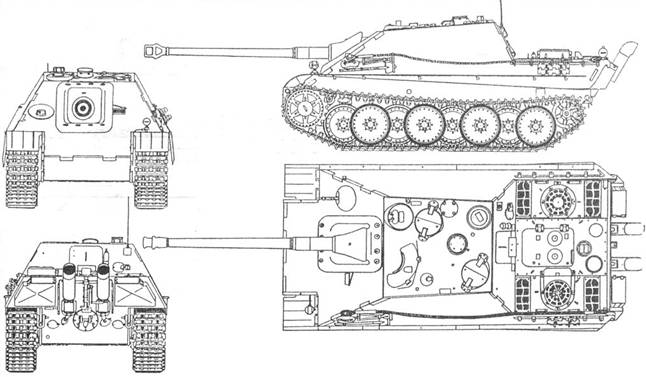

Машина получила неизмененное шасси от Pz Kpfw V Ausf G. По компоновке «Ягдпантера» весьма походила на советскую СУ-85. В сильно скошенной, цельнолистовой лобовой части корпуса и рубки (55° к вертикали) в рамке установили прикрытую маской пушку РаК43 с углом горизонтальной наводки по 11° в обе стороны.
Справа в шаровой установке помещался пулемет. Удлиненные бортовые листы при сборке наклонялись под углом 30°. Даже крыша толщиной 25 мм имела небольшой (5°) наклон вперед. Слева сзади на ней обязательно монтировалась типовая командирская башенка.
Водитель располагался в передней части
Как и базовая «Пантера», истребитель танков оснащался приспособлением для отсоса пороховых газов из канала ствола орудия и стреляной гильзы.
Машину снабдили двумя радиостанциями и дополнительно вооружили S- средством ближнего боя.
В ходе производства вносились незначительные изменения Так, на первых машинах водителю полагалось два смотровых прибора, потом – один. Поначалу пушка представляла собой ствол- моноблок, позже -скрепленный. Появилось ярмо пушечной амбразуры. Разница в установочных деталях и маске пушки определила три разновидности «Ягдпантеры».
Этот истребитель танков выгодно отличался не только мощным вооружением, но и низким корпусом совершенной конфигурации, хорошими ходовыми качествами. А потому признан лучшей и одной из сильнейших противотанковых самоходных установок немецкой армии «Ягдпантеры» интенсивно использовались на Восточном и Западном фронтах.
Истребитель танков «Jagdtiger"
Великолепные характеристики 8,8- см пушки как противотанкового орудия вполне удовлетворяли требованиям времени. Не устраивала только мощь входящего в боекомплект фугасного снаряда. При массе 9,4 кг его воздействие на небронированные цели и живую силу противника было невелико. Вот и решили вооружить самоходную установку на базе тяжелого танка орудием большего калибра. За исходный образец взяли зенитную 12.8-см пушку. Ее фугасный (или осколочно-зенитный) снаряд весил уже 28,3 кг и начинялся 3 кг взрывчатого вещества. А длинный ствол позволял придавать бронебойному снаряду большую начальную скорость, а значит, без существенных затрат повысить и бронепробиваемость. Иными словами, не требовалось специально разрабатывать подкалиберный снаряд.
Техническое задание на самоходную установку на базе Pz Kpfw VI Ausf В «Tiger II» получило конструкторское бюро завода Нибелунген в октябре 1943 г. через полгода приемной комиссии был представлен прототип самой тяжелой боевой машины, серийно выпускавшейся во время Второй мировой войны. Обозначений она имела сразу три: Jagdteger VI. или Jqd Pz VI Ausf в. или «Jagdtiger» (« Ягдтигр»).
Первоначальный заказ исчислялся в 150 машин, но бомбежки сборочных линий англо-американской авиацией помешали его выполнению: с июля 1944- го по март 1945 года, было выпущено всего 77 самоходных установок (в 1944- м – 48 и в 1945-м -29).
В технологическом плане наладить производство было несложно. Ходовую часть системы Э. Адерса, силовую установку и трансмиссию без изменений взяли от «Королевского тигра». Только на 57 см удлинили корпус и отнесли назад направпяющее колесо. Сохранили также комплект боевых и транспортных гусениц.
Для упрощения и ускорения сборки Ф. Порше предложил свою ходовую часть с продольными торсионами. Две (по некоторым данным -три) таких машины были построены и снова признаны неудовлетворительными.
«Ягдтигр» вооружался попуавтоматической. раздельного заряжания. с горизонтальным клиновым затвором 12,8см пушкой РаК44 L/55 с боевой скорострельностью 2-3 выстрела в минуту, а также двумя пулеметами калибра 7.92 мм: у радиста в шаровой установке и (иногда) зенитным. Экипаж из шеста человек: в рубке слева от пушки командир, перед ним наводчик, два заряжающих
Бронирование некоторых мест самоходной установки было даже мощнее, чем у базового танка: скажем, лобовой лист рубки толщиной 250 мм наклонялся под углом 15°. Боковая стенка верхней части корпуса и рубки выполнялась из единого броневого листа толщиной 80 мм (25°). Нижние листы корпуса: лоб – 100 мм (50°), борт – 80 мм (вертикаль). Верхнюю ветвь гусеницы прикрывали 5- мм экраны.
Машина оказалась сильно перетяжеленной, из-за чего часто выходила из строя ходовая часть. Чтобы неисправный истребитель танков не достался противнику, в нем предусматривалось и постоянно перевозилось два ликвидационных подрывных заряда: под двигателем и казенником пушки.
Истребитель танков Jgd Pz IV/70 (V)

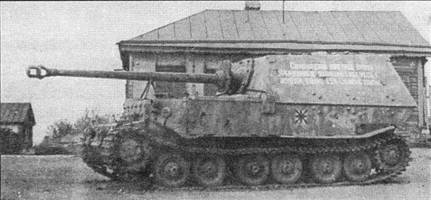

Истребитель танков Jgd Pz Tiger (P) "Elefant"
Истребитель танков «Jagdtiger», захваченный американскими войсками
| Наименование образца | 1913 | 1944 | 1945 | Всего |
| Jgd Pz Tiger (Р)-Elefant | 50 | 90 | ||
| Jqd Pz "Hetzer" | 1457 | 1127 | 2584 | |
| Jgd Pz IV | 769 | 789 | ||
| Jgd Pz IV/70 | 767 | 441 | 1208 | |
| Jagdpanther | 226 | 166 | ||
| Jagdtiger | 61 | 16 | 77 | |
| итого | 90 | 3280 | 1750 | 5120 |
