Для 40-мм корабельного зенитного комплекса «Тринити» шведской фирмы «Бофорс» при ведении огня по низколетящему самолету (с использованием РЛС для сопровождения цели) угловое рассеивание снарядов на дистанциях 2 и 6 км составляет соответственно 1,7 и 3 мрад на дистанции 2 км и 1,5 мрад – на дистанции 2,5 км. Еще более высокую точность стрельбы обеспечивает маловысотная заградительная корабельная система ПВО/ПРО «Голкипер» (Нидерланды-США), имеющая в своем составе 30-мм семиствольную пушку GAU-8 со скорострельностью 4200 выстр./ мин. Стрельба ведется снарядами с отделяющимся поддоном. Установка «пушка- -антенна Голкипер», имеющая с боекомплектом массу 6800 кг на начало 90-х годов являлась наиболее совершенной, полностью автоматизированной системой борьбы с современными ПКР.

В апреле 1990 г. специалисты ВМС США установили систему «Голкипер» на блокшив

списанного эсминца «Стоддард» и в августе 1990 г. начали в ракетном центре Пойнт Магу на Тихоокеанском побережье США испытания этой системы против ПКР. Система продемонстрировала 100% результат. Во время залпового пуска трех ракет «Экзосет», трех ракет «Гарпун» и трех движущихся со скоростью, соответствующей ЗМ, мишеней «Вандал» все они были уничтожены системой «Голкипер». Руководство ВМС США считало, однако, что результат не был 100%-ным, поскольку обломки одной из пораженных ракет «Гарпун», продолжая двигаться по инерции, попали в судно-мишень.

Уменьшение углового отклонения до величины 1 мрад и менее может быть достигнуто только при совокупном выполнении следующих групп требований:

• высокая точность электронных и оптоэлектронных систем сопровождения цели и управления оружием, высококачественная элементная база;

• высокоточное производство стволов и снарядов, широкое использование в производстве легирующих элементов, прецизионное сопряжение снаряда со стволом, минимальный дисбаланс и разбежка центра масс снаряда;

• высокостабильная внутренняя баллистика, непрерывный контроль начальной скорости снаряда, жесткое ограничение ресурса ствола;

• высокая квалификация обслуживающего персонала.

Поражение ПКР прямым попаданием в боевую часть и осколочными круговым и осевыми полями.

Маловысотная корабельная система «Вулкан»

Один из первоначальных вариантов маловысотной корабельной системы «Голкипер»

Второй способ – поражение ПКР при траекторном разрыве – включает в себя два случая: разрыв на пролете (на промахе) для снарядов с круговым полем осколков и разрыв в упрежденной точке для снарядов с осевым полем. В обоих случаях снаряддолжен быть укомплектован неконтактным или дистанционным электронным взрывателем. Совершенно очевидно, что взрыв снаряда на промахе с поражением цели осколочным потоком и воздушной ударной волной значительно менее эффективен по воздействию на ПКР, чем прямое попадание в нее. Демонстрируемые на выставках вооружений и авиасалонах усеянные пробоинами фюзеляжи крылатых ракет со свисающими кусками оторванной обшивки и торчащими из рваных выходных отверстий пучками проводов производят сильное впечатление на публику, но не на специалистов. При полном поражении управления на подлете к кораблю ракета остается опасной. В момент поражения автоматически фиксируется положение рулей («рули ставятся на стопор»), и ракета продолжает полет как свободно брошенное тело, с большой вероятностью попадая в такую крупную цель, как корабль. Единственным реальным способом уверенного поражения ПКР разрывом на промахе является разрушение конструкции планера ракеты с распадением его на отдельные части. Последнее требует очень высоких плотностей энергии в осколочном потоке (10-15 МДж/стерадиан), что практически недостижимо для малокалиберных снарядов даже с учетом суммирования потоков при прохождении ПКР через очередь разрывов.

Требуемые виды поражения в зависимости от дальности до цели представлены в таблице (ПКР «Гарпун»)

Дистанция Требуемый вид поражения

более 3000 м Вывод из строя управления, двигателя

менее 1000 м Разрушение консгрукции планера

менее 500 м Подрыв БЧ прямым попаданием снаряда

Объем электронного взрывателя,

выполненного с применением интегральных схем и малогабаритных источников питания, составляет не менее 15-20см 3 и не вписывается в объемы снарядов калибра 20-30 мм. С другой стороны, по требованиям высокой скорострельности в настоящее время достаточно твердо определился наиболее перспективный тип корабельного ЗАК – автомат с вращающимся блоком стволов по схеме Гатлинга с общей скорострельностью 4-10 тыс. выстрелов в минуту. Максимальный калибр мирового парка многоствольных автоматов в настоящее время составляет 30мм. Из них наиболее известны семиствольный автомат GAU 8/А США, входящий в состав ЗАК « Си Вулкан-30» (США) и «Голкипер» (Нидерланды), и отечественный шестиствольный автомат АО-18 Грязева-Шипунова, входящий в состав корабельного ЗАК АК-630 и ЗРАК «Каштан». Автомат использует унифицированный патрон с двумя типами снарядов: осколочно-фугасно-зажигательным (ОФЗ) и осколочно-трассирующим (ОТ). ОФЗ снаряд имеет массу 390г, массу ВВ (алюминизированный гексоген А-1Х-2Г) 49г, коэффициент наполнения 0,125, ударный взрыватель А-498У с дальним взведением, самоликвидацией и противодождевым ударным механизмом. Калибр 30мм и указанные патроны унифицированы с патронами Сухопутных войск и ВВС.

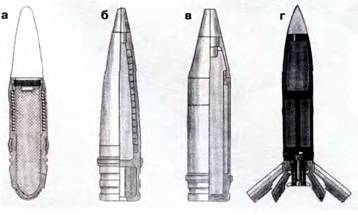

Малокалиберные снаряды прямого попадания:

а бронебойный оперенный подкалиберный снаряд с разделяющимся секторным поддоном (APFSDS по классификации НАТО); б многоцелевой осколочно-бронебойный снаряд (патент №2118790); в кумулятивный оперенный снаряд с плавающим пояском; г кумулятивный снаряд с проворачивающимся кумулятивным узлом и донным газовым подшипником.

Малокалиберные снаряды с круговым полем поражения:

а-снаряд с программируемым неконтактным взрывателем и готовыми поражающими элементами из тяжелого сплава (аналог – снаряд 3P-HV шведской фирмы «Бофорс»)б-осколочный снаряд с уменьшенным полетным временем с полнооживальным корпусом и донным газогенератором (НИИ СМ МГТУ); в-снаряд с кольцевым поражающим элементом, изготовленным из тяжелого сплава на основе вольфрама; г-корректируемый снаряд CCS фирмы Alenia

Использование одного калибра во всех видах Вооруженных сил и унификация боеприпасов является несомненным преимуществом. В то же время жесткая фиксация калибра уже в настоящее время начнет ограничивать боевые возможности ЗАК, в особенности при борьбе с ПКР.

Расчеты по критерию максимума вероятности поражения цели очередью при фиксированных числе очередей и массе системы оружия, включающей огневую установку и боекомплект, показывают, что калибр 30мм не оптимален, а оптимум находится в диапазоне 35-45 мм. Для разработки новых ЗАК предпочтительным является калибр 40мм, являющийся членом ряда нормальных линейных размеров Ra 10, обеспечивающий возможность межвидовой унификации (ВМС, ВВС, Сухопутные войска), мировой стандартизации и расширения экспорта с учетом широкого распространения 40мм МКАП за рубежом (буксируемый ЗАК L70 "Бофорс», боевая машина пехоты CV-90, корабельные ЗАК «Тринити», «Фаст Форти», «Дардо» и др.). Все перечисленные 40-мм системы, кроме «Дардо» и «Фаст Форти», являются одноствольными с низкой скорострельностью ЗООвыстр./мин. Двуствольные системы «Дардо» и «Фаст Форти» имеют общую скорострельность соответственно 600 и 900 выстр./мин. Фирмой «Эллайент Тексистемз» США разработана 40-мм пушка CTWS с телескопическим выстрелом и поперечной схемой заряжания. Пушка имеет скорострельность 200 выстр./мин.

Из вышеизложенного ясно, что в ближайшие годы следует ожидать появления оружия нового поколения – 40-мм пушек с вращающимся блоком стволов, способных разрешить рассмотренные выше противоречия.

Переход на калибр 40 мм открывает широкие возможности разработки новых перспективных типов снарядов прямого попадания и зонного действия (см. рисунки). Из перспективных снарядов прямого попадания отметим бронебойный оперенный подкалиберный снаряд (БОПС) с разделяющимся секторным поддоном (уменьшенный аналог БОПС танковых пушек), многоцелевой бронебойно-осколочный снаряд и кумулятивный снаряд.
