Швейцарской фирмой «Эрликон-Контровес» широко рекламируется 35-мм снаряд AHEAD с осевым потоком ГПЭ, предназначенный для борьбы с самолетами и управляемыми ракетами. Снаряд общей массой 750 г содержит 152 цилиндрических поражающих элемента, изготовленных из вольфрамового сплава, массой 3,3 г каждый. После выброса из корпуса элементы сохраняют переносное вращение, полученное при вращении снаряда, за счет чего гироскопически стабилизируются на траектории. Общая масса ГПЭ составляет 500 г, т е. 67% общей массы снаряда. Наличие тяжелого блока ГПЭ приводит к значительному увеличению относительной массы снаряда Cq (17,5 кг/дм 3 ; по сравнению с соответствующей величиной
Снаряд снабжен донным дистанционным электронным взрывателем. Система установки времени включает в себя три электрических катушки, расположенных за дульным срезом орудия. Первые две катушки, расположенные на базе 100 мм, предназначены для высокоточного измерения скорости снаряда. Определенное с помощью электронного процессора время полета снаряда до упрежденной точки вводится в дистанционный взрыватель с помощью третьей электрической катушки. Снаряды AHEAD обычно выстреливаются очередью 25 выстрелов, что создает осевое поле, содержащее 3800 ГПЭ.

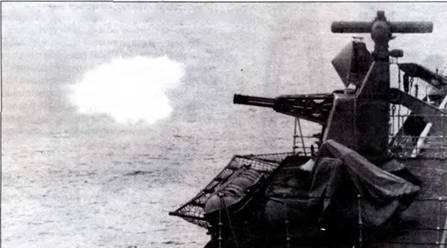

Маловысотная корабельная система «Голкипер»
В настоящее время трудно предугадать, какой из двух типов снаряда – осколочно-пучковый или шрапнельный – получит преимущественное развитие в дальнейшем. По общей энергетике (кинетическая энергия и энергия заряда ВВ) и универсальности действия пучковый снаряд превосходит шрапнельный, но значительно уступает ему в плотности осевого потока. Важным преимуществом осколочно-пучкового снаряда является сохранение осколочного действия при ударной стрельбе по местности.
Одним из возможных препятствий широкому применению снарядов типа AHEAD может служить их высокая стоимость (500 г вольфрамового сплава на каждый снаряд). Следует еще отметить, что калибр 35 мм, в котором выполнен снаряд AHEAD, выпадает из ряда нормальных линейных размеров.
НИИ СМ разработана конструкция осколочно-пучкового снаряда с осевым блоком ГПЭ, опирающимся на дно снаряда (патент №2118290), представляющая в известном смысле компромиссное решение и позволяющая значительно увеличить массу блока ГПЭ (в калибре 40 мм до 400г).
Значительный интерес представляют снаряды осевого действия с пороховым выбросом активных ПЭ. Активные ПЭ имеют тонкостенный стальной корпус с зарядом бризантного ВВ или зажигательного состава (например, на основе аммиачной селитры, алюминиевой, циркониевой, магниевой пудры и т.п.). Взрыв заряда ВВ на корпусе ПКР происходит вследствие самодетонации при ударе. При этом в обшивке образуются крупные рваные отверстия, в том числе и с перебиванием силового набора (шпангоутов и стрингеров) и разрушением значительной части внутреннего объема цели.
В заключение отметим, что проблема борьбы с ПКР ввиду их малой уязвимости может потребовать перехода к нетрадиционным схемам средств поражения, создающим осколочные потоки с энергосодержанием, недосягаемым для боеприпасов цилиндрической формы. В Росс, патенте № 2032138 НИИ СМ предложена принципиально новая конструкция управляемого снаряда типа «осколочное крыло», плоская боевая часть которого, состоящая из слоя ВВ и слоя готовых поражающих элементов ГПЭ, одновременно выполняет функцию крыла. Нацеливание осколочного потока
Снаряд «осколочное крыло» позволяет осуществлять принципиально иной способ поражения ПКР, чем обычные осколочные БЧ, а именно «импульсное» воздействие плотного потока ГПЭ. Расчеты показывают, что при подрыве осколочного крыла над ПКР, летящей на высоте 3-5 м над водной поверхностью, удар массы ГПЭ приведет к механическому сносу ПКР с траектории и зарыванию ее в воду.
В патентной литературе описан еще целый ряд нетрадиционных способов перехвата ПКР в районе подлета к кораблю. Одним из таких экзотических способов является подрыв в воде по курсу ракеты большого по массе (до тонны) заряда ВВ с выбросом столба воды, при врезании в который происходит разрушение ПКР.
«КОНКУРС» продолжается
Н.М. Пушкин – генеральный директор ОАО «Тульский оружейный завод»
Со времени своего основания в 1712 г. Тульский оружейный завод производит широкий спектр боевого стрелкового оружия для Российской армии. Одновременно выпускаются различные модели спортивно-охотничьего оружия, завоевавшего популярность на внутреннем рынке и экспортируемого во многие страны мира.
В интересах обороны страны в 60-е годы завод начал производство противотанковых управляемых ракет (ПТУР).
За прошедшие годы сменилось несколько видов производимых ПТУР, характеристики которых постоянно совершенствуются. Это требует внедрения передовых технологий, обновления применяемого оборудования и подготовки квалифицированных специалистов. ОАО «ТОЗ» совместно с проектными организациями работает над повышением надежности и технических характеристик ПТУР, что позволяет удерживать свой сегмент рынка при жесткой конкуренции со стороны зарубежных и отечественных производителей аналогичных изделий.
В настоящее время производится ПТУР 9М113М для противотанкового ракетного комплекса 2-го поколения «Конкурс-М», предназначенного для поражения современной бронетанковой техники, оснащенной динамической защитой, укрепленных огневых +очек, подвижных и неподвижных наземных и находящихся на плаву целей, низколетящих вертолетов в любое время суток и в сложных метеорологических условиях, а также для стрельбы на водоемах с соленой (морской) водой на полную дальность до 4 000 м.
Ракета 9М11ЗМ является модернизацией ракеты 9М113 комплекса «Конкурс», который, благодаря простоте конструкции и удобству эксплуатации, получил широкое распространение и находится на вооружении многих стран мира.
