том управления на расстоянии не менее 30 м от пусковой установки, в т.ч. в укрытиях.
4. Радиопередающее устройство. Предназначено для подачи на И ВЦ команд на отстрел ложных тепловых целей.
5. Пульт контроля (рис.4) мишенного комплекса(2).
Представляет собой электронный блок для предпусковой проверки пульта запуска и пусковой установки (проверка отработки циклограммы запуска ИВЦ).
1 . Имитатор воздушной цели
Калибр, мм 142
Масса,
Длина, мм 1165
Максимальная скорость, м/с 200
Высота подъема, км до 2
Дальность полета, км до 8
Время полета, до 60
Число программ маневрирования до 8
Число ИК-помех до 8
Излучательная способность:
1 В инфракрасном диапазоне 3-5 мкм, Вт/ср от 10 до 100
2.В радиолокационном диапазоне длин волн площадь эффективной поверхности рассеивания , м2: на длинах волн:
– 2-4 см от 0,01 до 2
– 10 см до 0,5
2. Пусковая установка и аппаратура
Масса пусковой установки, кг 55
Масса пульта запуска с источником питания в упаковке, кг 10
Напряжение источника питания ,В 24
Пуск ИВЦ осуществляется оператором с пусковой установки по команде руководителя стрельб. Перед пуском оператор устанавливает при необходимости тип бортовой программы маневрирования ИВЦ на траектории, тип головного отсека, углы вертикального и горизонтального наведения направляющей.
При пуске ИВЦ по баллистической траектории полет осуществляется в режиме компенсации веса. При пуске с маневрированием ИВЦ осуществляет полет по траектории в соответствии с установленной бортовой программой.
Пуск ИВЦ по баллистической траектории осуществляется, как правило, для проведения учебно-тренировочных стрельб в ходе боевой подготовки войск ПВО и отстрелеконтрольных партий ЗУР, т.к. соответствует как уровню решаемых задач, так и наименьшим затратам. При отработке исследовательских задач при стрельбовых испытаниях зенитных ракетных комплексов и ракетно-пушечных комплексов возможно применение более сложных и дорогих вариантов ИВЦ с различными типами имитации средств воздушного нападения в ИК и радиолокационных диапазонах, по маневрированию и постановке помех.
В целом эксплуатация мишенного комплекса «Фаланга-М» имеет практическую и финансовую выгоду, т.к., с одной стороны, позволяет осуществлять боевую учебу войск ПВО с малыми затратами, с другой стороны, израсходовать находящийся на складах МО запас устаревших ПТУР с давно истекшими сроками техпригодности без дорогостоящей утилизации.
К концу 2000 г. были проведены стрельбовые испытания опытных образцов ИВЦ «Фаланга» в баллистическом и маневрирующем режиме полета. При этом были выявлены и устранены недостатки, связанные со сбоями циклограммы пуска ИВЦ.
В ходе дальнейших испытаний установлено: -ПУ обеспечивает неизменность углов пуска при проведении предпусковых операций и при сходе ИВЦ;
– аппаратура запуска обеспечивает циклограмму запуска ИВЦ;
– обеспечивается безопасность, безотказность при проведении предпусковых операций, при старте и на траектории при использовании ИВЦ на базе ПТУР 9М17П с истекшими сроками технической пригодности;
– фактическая
– обеспечивается надежное сопровождение ИВЦ низкоуровневой телекамерой и оператором ЗРК при помощи монитора.
В 2001 г. проведены стрельбовые испытания с отстрелом помех, в ходе которых подтвердилось, что отстрел помех ППИ-50 на траекториию полета ИВЦ существенного влияния не оказывает.
Проведены испытания по увеличению дальности ИВЦ «Фаланга» по сравнению с ПТУР 9М17П, время полета которой 30 с определялось концом работы рулевого привода, работающем на сжатом воздухе, заключенном в воздушном баллоне. После истечения воздуха происходит обвисание рулей и падение ракеты. Регулировка штатных механизмов пневмосистемы с целью уменьшения расхода воздуха позволила увеличить время полета до 60 с.

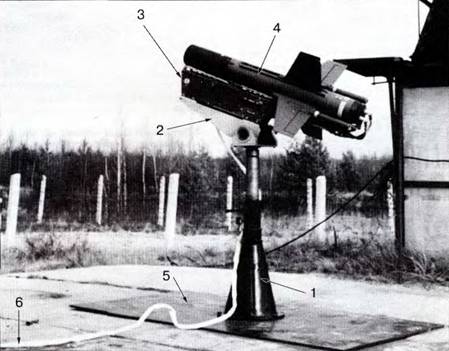

Рис.3
Имитатор воздушной цели «Фаланга-М» в варианте с отстрелом помех перед пуском
1-инертный головной отсек; 2- ракетная часть 9Д117М; 3- трассер 9X419; 4-узел отстрела ИК- помех на крыле; 5-хвостовой отсек с программно-временным механизмом.
Рис.4
Аппаратура мишенного комплекса «Фаланга-М» 1-пульт запуска имитатора воздушных целей; 2- пульт контроля; 3- аккумулятор.
За период с декабря 2000 по январь 2002 гг. по запросам Войсковой ПВО ВС РФ в рамках оказания техпомощи войскам проводилась эксплуатация мишенного комплекса «Фаланга-М» при обеспечении мишенной обстановкой тактических учений, показательных учебно-боевых стрельб ЗРК и ЗРПК.
Всего для ПВО было проведено около 200 пусков ИВЦ, в результате которых значительных замечаний не наблюдалось. ИВЦ позволяли проводить надежное обнаружение, захват, сопровождение операторами ЗРК «Стрела-10М», ПЗРК «Игла», ЗРПК «Тунгуска», пуск ЗУР и работу артиллерийского канала в пределах разрешенной зоны стрельбы.
Пуски ИВЦ проводились при угле возвышения 10-20o в зависимости от высоты облачности в режиме компенсации веса, при этом дальность полета составляла в пределах 4,5 км, а высота подъема – 350-1000 м. При стрельбе с маневром «горка» подъем составлял 1,5 км. Стрельба ИВЦ проводилась с грунта при размещении расчета в блиндаже с боковым удалением на 30 м от ПУ.
Захват ГСН ЗУР трассера 9X419, установленного на ИВЦ, происходил на 6..8 сек. с момента старта ИВЦ. Работное время оператора на проведение пуска составляет до 18 с. Стрельба по мишени происходила вдогон или на параметрах.
