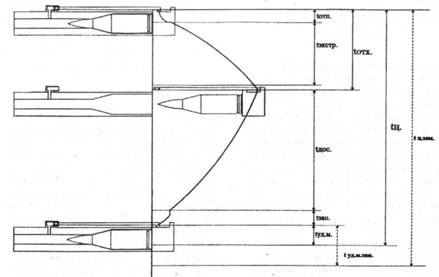

На циклограмме работы автоматики с газоотводным двигателем можно увидеть, что операция подачи патрона на линию досылания совмещена с откатом затворной рамы, извлечение и отражение гильзы слиты в единую операцию. Видны также «холостые» промежутки. Стоит отметить, что в начале развития автоматического оружия газоотводные схемы не пользовались большой популярностью из-за «быстрого засорения механизма нагаром». Для предотвращения этого необходимо обеспечить обтюрацию пороховых газов на всей длине хода газового поршня и сброс излишних газов в атмосферу.

Возможна реализация данной схемы: с отдельным штоком, ударно передающим энергию движения затворной раме (винтовки ABC, СВД, карабин СКС, автомат Vz.58 — т. н. “короткий ход поршня"); со штоком, жестко связанным с затворной рамой (винтовка ZB- 29, пулемет ДП, система Калашникова — “длинный ход поршня”); вообще без штока и поршня — пороховые газы, пройдя газоотводную

трубку, воздействуют непосредственно на затвор (автоматическая винтовка Люнгмана, штурмовые винтовки серии М16), точнее поршнем служит небольшой выступ затвора или затворной рамы. Между поршнем и затвором может помещаться рычаг или пружина для смягчения удара и более рационального распределения энергии между деталями автоматики. Разделение поршня, штока и затворной рамы со снабжением каждой детали своей возвратной пружиной часто выполнялось для того, чтобы обеспечить возможность снаряжения магазина сверху из обоймы (ABC, СКС). Но, кроме того, оно позволяет как бы «разложить» действие отдачи во времени и сделать его несколько мягче для оружия и стрелка.

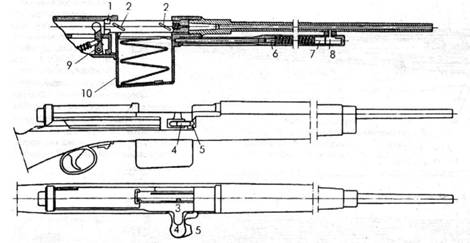

Схема автоматики с газоотводным двигателем, длинным ходом поршня и закрытой газовой камерой с трубкой (автоматическая винтовка Мондрагона, первой принятая на вооружение): 1 — боевой выступ затвора, 2 — наклонные пазы затвора, 3 — подвижная боковая крышка, 4 — рукоятка крышки, 5 — качающийся рычаг, 6 — шток поршня, 7 — газовый поршень, 8 — газовая камера, 9 — курок, 10- корпус магазина.

Одна из первых принятых на вооружение схем с газоотводным двигателем, длинным ходом поршня и газовой трубкой с патрубком — ручной пулемет “Гочкис” модели 1908 г.

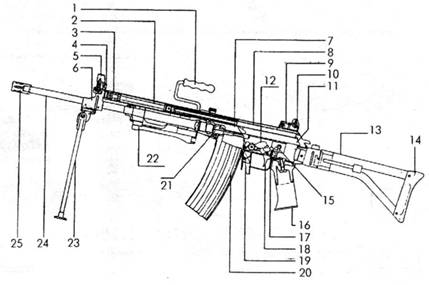

Разрез штурмовой винтовки ARM ‘Галил” с автоматикой на основе отвода пороховых газов и дпиннымходом поршня (по образцу “системы Калашникова"): 1 — складная рукоятка переноски. 2 — шток газового поршня, 3 — газовый поршень, 4 — складная ночная мушка, 5 — мушка с ограждением, 6 — газоотводный узел, 7 — затворная рама, 8 — возвратная пружина, 9 — складной ночной прицел, 10- перекидной целик, 11 — ствольная коробка, 12- курок, 13- складной приклад, 14 — плечевой упор, 15 — предохранитель-переводчик, 16 — пистолетная рукоятка, 17- шептало, 18- спусковой крючок, 19 — защелка магазина, 20 — магазин на 35 патронов, 21 — затвор, 22 — цевье, 23 — складная сошка, 24 — ствол, 25 — пламегаситель.

Величина давления, передаваемого поршню, зависит от площади поперечного сечения поршня, давления газов в камере, времени его действия, размеров и места расположения газоотводного отверстия. Это дает широкий выбор конструктивных решений для получения нужного времени задержки отпирания канала ствола и нужных скоростей движения деталей автоматики, а значит — желаемого темпа стрельбы.

Газоотводное отверстие может быть выполнено в любой точке по длине ствола — от дульного среза до пульного входа. В зависимости от этого меняется и давление пороховых газов, на которое должен рассчитываться газовый двигатель. Может использоваться и отвод газов через дульное отверстие в неподвижный надульник, играющий роль коаксиальной газовой камеры с поршнем в виде втулки (автоматическая винтовка G.41 «Вальтер»). Но при этом система оказывается слишком громоздкой, кроме того, для приведения в действие механизмов требуется достаточное давление газов на дульном срезе, т. е. система применима при сравнительно мощных патронах. При меньшей мощности отвод газов через дульный срез может использоваться только для отпирания канала ствола в системах автоматики смешанного типа, как в пистолете «Ультраматик».

Если газоотводное отверстие достаточно велико, то газы свободно протекают через него, быстро выравнивая давление в газовой камере и канале ствола. Если же отверстие мало, оно создает действие, подобное дросселирванию, ограничивает прохождение газов и тем самым замедляет нарастание давления в камере. На характер истечения газов существенно влияет также форма отверстия.

Разрез

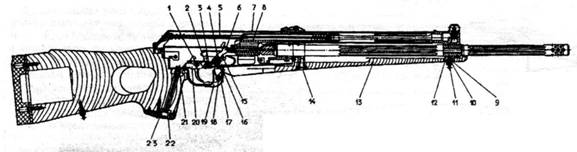

охотничьего самозарядного карабина “Вепрь-308 Супер" (модификация системы ручного пулемета РПК): 1 — ось спускового механизма, 2 — основание предохранителя, 3 — предохранитель, 4 — боевая пружина, 5 — возвратный механизм, 6 — курок, 7 — крышка ствольной коробки, 8 — затворная рама с затвором, 9- оснвание антабки. 10- винт антабки, 11 — кольцо антабки, 12-шайба, 13-ложа, 14-винт, 15-фиксатор, 16 — выталкиватель магазина, 17, 18, 19 — защелка магазина, 20 — спусковой механизм, 21 — гайка, 22 — соединительный винт, 23 — шайба.

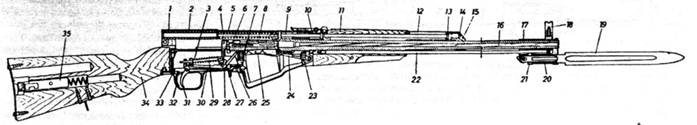

Разрез самозарядного карабина СКС с автоматикой на основе отвода пороховых газов и коротким ходом поршня: 1- крышка ствольной коробки, 2 — возвратная пружина, 3 — боевая пружина, 4 — курок, 5 — стебель затвора, 6 — наклонный выступ стебля затвора, 7 — скос затвора, 8 — затвор, 9 — толкатель, 10 — пружина толкателя, 11 — ствольная накладка, 12 — газовая трубка, 13 — газовый поршень со штоком, 14 — газовая камера, 15 — газоотводное отверстие, 16 — ствол. 17- опора мушки, 18 — мушка, 19 — штык, 20 — пружина, 21 — защелка штыка, 22 — шомпол, 23 — пружина подавателя, 24 — рычаг подавателя, 25 — подаватель, 26- защелка крышки магазина, 27 — шептало, 28 — автоспуск, 29 — стержень боевой пружины, 30 — спусковая тяга, 31 — спусковой крючок, 32 — предохранитель, 33 — защелка ударно-спускового механизма, 34 — приклад ложи. 35 — пенал с принадлежностью.

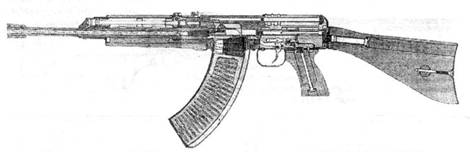

Разрез автомата Vz.58 с отводом пороховых газов и короткимходом поршня.

Схема работы автоматики с отводом пороховых газов и механизма запирания канала ствола перекосом затвора.

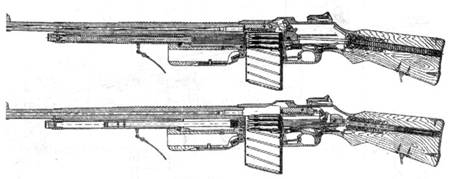

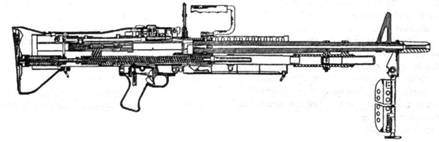

Разрез ручного пулемета BAR-18 с газоотводным двигателем.

Ствол крупнокалиберного пулемета ДШК с газоотводным узлом:

1 — канал ствола, 2 — газовая камера, 3 — газовый регулятор, 4 — дульный тормоз, 5 — стойка мушки. 6 — мушка.

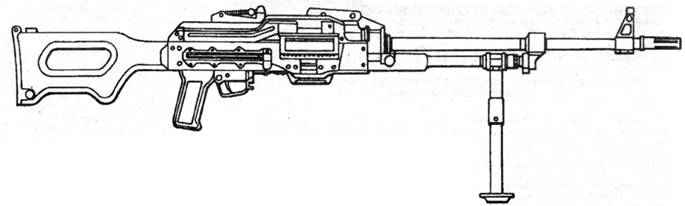

Единый пулемет ПКМ с газоотводным двигателем автоматики и длинным ходом газового поршня.

Разрез единого пулемета ПК: 1 — рукоятка ствола, 2 — приемник, 3 — рычаг подачи. 4 — прицел, 5 — крышка ствольной коробки, 6 — затворная рама, 7 — пистолетная рукоятка, 8 — спусковой крючок, 9 — затвор, 10 — патронник, 11- шток газового поршня (с затворной рамой соединен шарнирно), 12 — ствол.

Затворная рама и затвор пулемета ПК (шток газового поршня условно разрезан): 1 — канал ствола, 2 — газовая камера, 3 — газовый регулятор, 4 — затвор, 5 — ударник, 6 — извлекатель.

Ручной пулемет “Алтимакс"- 100 с газоотводным двигателем автоматики, длинным ходом газового поршня, большой длиной отката подвижной системы и наличием буфера. Для большей надежности работы автоматики применен газовый двигатель высокого давления — газоотводное отверстие выполнено ближе к казенной части ствола.
