Пусковые установки Б-170 завода «Большевик» (массой около 29 тонн), обеспечившие проведение начального этапа испытаний, по своим характеристикам не удовлетворили заказчика. По ряду причин конструкторскому бюрр не была предоставлена возможность для переработки конструкции пусковой установки с целью обеспечения всех заданных проектом требований, надежной работы в составе комплекса средств стартовой позиции, удобства обслуживания и т.д. После того, как создание новой ПУ было поручено другой организации, главный конструктор Вылкост, тяжело переживший «поражение» и «отставку» разработки своего ОКБ, приказал непосредственно занимавшемуся проектированием ПУ начальнику сектора Р.Д. Дону уничтожить всю конструкторскую, технологическую и производственную
На конкурсной основе в московском Научно-исследовательском институте авиационных технологий (НИИАТ) была разработана автоматизированная пусковая установка массой около 32 т. Перевод ракеты с рельсовой заряжающей машины на пусковую установку при ее заряжании осуществлялся автоматически. В специальном ангаре, расположенном в 25 метрах от ПУ, размещалось до пяти заряжающих машин. Несмотря на наличие газоотражателя в составе ПУ при первых полигонных испытаниях мощная струя продуктов сгорания двигателя стартовой ступени ракеты прошла вдоль земли и вышибла защитные ворота ангара. Разобраться в причинах непредвиденного поведения газовой струи поручили НИИ-2. При втором пуске ракеты пусковая установка была оснащена измерительной и регистрирующей аппаратурой, что позволило разобраться с причинами этого явления. По результатам испытаний и анализа эксплуатационных характеристик разработанная в НИ АТ пусковая установка была признана непригодной к внедрению в производство и использованию в составе системы «Даль».
В исключительно сжатые сроки в ОКБ завода № 476 под руководством главного конструктора А.Ф. Федосеева была сконструирована и изготовлена легкая ферменная подъемо-пусковая установка ППУ-476, для которой с учетом рекомендаций НИИ-2 было сконструировано эффективное газоотражающее устройство. Подъемно-пусковая установка ППУ-476, имевшая массу всего 9 тонн, успешно прошла натурные испытания.
По результатам первых пусков были внесены доработки в конструкцию ракеты. С первой ступени сняли оказавшиеся излишними органы управления и рулевые привода. Для обеспечения управления по крену на стартовом участке задействовались элероны на крыле второй ступени. Была несколько изменена форма рулей второй ступени, увеличена жесткость крыльев, усовершенствовано уплотнение стыка корпуса и заднего днища твердотопливного двигателя первой ступени.
Весной и летом 1960 г. проводились полигонные управляемые пуски «изделий 400», в том числе и с перехватом реальных воздушных целей. По свидетельству Г.В. Кисунько, в присутствии С.А. Лавочкина на полигоне состоялся экспериментальный пуск ракеты по воздушной цели без применения предусмотренных в системе «Даль» наземных радиолокационных средств.
Вместо радиолокатора системы САЗО в контуре управления ракетой использовались кинотеодолиты, предназначенные для траекторных измерений в ходе проведения испытаний. Комплектация теодолитов электромеханической системой регистрации пространственного положения оптической оси позволила сравнительно быстро включить их в нештатный контур управления ракетой. При пусках ракет в метеоусловиях практически неограниченной видимости операторам требовалось удерживать в центре поля зрения одного кинотеодолита обстреливаемую цель, а другого – наводимую ракету. По показаниям приборных комплексов кинотеодолитов штатными устройствами системы «Даль» определялись текущие угловые координаты цели и ракеты, вырабатывались радиокоманды управления для вывода ракеты в зону захвата цели головкой самонаведения.
В одном из пусков, проводившихся с использованием теодолитов, цель была захвачена ГСН и успешно перехвачена в режиме самонаведения. Тем самым были подтверждены положительные результаты разработки зенитной управляемой ракеты дальнего действия, в том числе в части ее принципиально нового и наиболее сложного элемента – головки самонаведения. Косвенным образом вина за задержку в создании системы была перенесена на наземные радиоэлектронные средства.

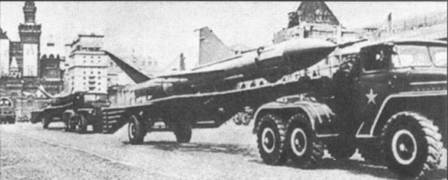

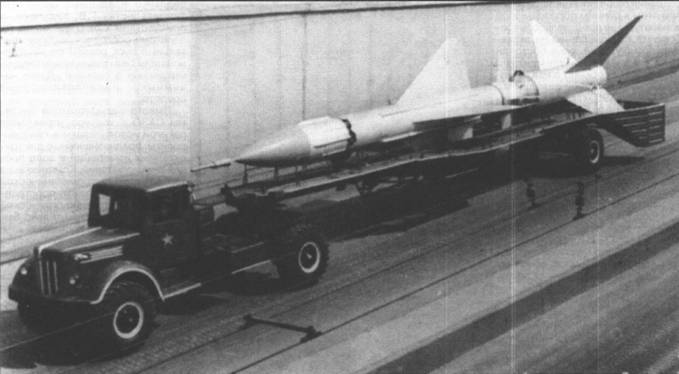

Ракета "400"
Ракета на ППУ-476
После скоропостижной смерти Главного конструктора системы С.А. Лавочкина, последовавшей 9 июня 1960 г., на полигоне в Сары-Шагане, работы по комплексу «Даль» продолжались под руководством его заместителя – М.М. Пашинина. Назначенный главным конструктором Михаил Михайлович Пашинин, к сожалению, не обладал авторитетом и связями Семена Алексеевича, хотя прекрасно знал техническую сторону дела, так как до того являлся главным конструктором по комплексу «Даль» в ОКБ-301. Кроме того, еще при жизни Лавочкина Правительство своим Постановлением от 5 февраля 1960 г. № 138-48 закрыло разработку межконтинентальной крылатой ракеты «Буря» (изделие «350»), что, с одной стороны, позволило сосредоточить практически все силы ОКБ-301 на системе «Даль», а с другой – значительно снизило финансирование предприятия.
После прекращения работ по основному боевому варианту крылатой ракеты «Буря» предусматривалось ее переоборудование в ракету-мишень для обеспечения испытаний системы «Даль». Целесообразность такого использования ракеты «Буря» объяснима тем, что это изделие входило в число немногих на то время отечественных летательных аппаратов с крейсерской скоростью и высотой полета, соответствующими предельным характеристикам, заданным для нового ЗРК. Один из последних в серии испытаний опытный пуск ракеты-мишени «Буря» с полигона во Владимировке по трассе на полигон на Камчатке состоялся 16 декабря 1960 г. Однако до практических пусков «изделия 400» по «изделию 350» дело так и не дошло.
В 1960 г. специалисты ОКБ-301, получившего наименование «Завод имени Лавочкина», завершили автономные испытания ЗУР и даже провели четыре пуска ракет с первым вариантом ГСН «Зенит-1», в том числе два пуска с захватом цели на траектории. Однако задержки с поставками ГСН продолжались. Не было поставлено ни одного комплекта бортовой аппаратуры усовершенствованной ГСН «Зенит- 2». Кроме того, не было завершено создание управляющей машины наведения, а основная РЛС и система САЗО- СПК не подтвердили требуемой точности определения координат воздушных целей и перехватывающих их ракет. Все это не позволило провести испытания в замкнутом контуре и перейти к Госиспытаниям,запланированным на октябрь 1960 г.
Из 18 пусков ракет «400», проведенных в 1961 г., три производились боевыми ракетами по реальным мишеням, но без использования замкнутого контура управления. Ракетами были обстреляны парашютная мишень, самолеты-мишени МиГ-15 и Ил-28, при этом парашютная мишень и Ил-28 были сбиты. За все время полигонных испытаний к концу 1961 г. выполнили 57 пусков ракет. По плану 1961 года на заводе № 82 предполагалось произвести еще 30 ракет «400». Однако результаты испытаний по-прежнему были довольно скромными.
Стремясь повысить боевые возможности системы, а заодно и предупредить неблагоприятные «оргвыводы» руководства страны специалисты «Завода им. С.А.Лавочкина» и НИИ-244 обратились в Правительство с предложениями по созданию перевозимого зенитного ракетного комплекса с использованием самонаводящейся ракеты «400» и РЛС «Кама».
Кроме этого варианта разработчиками было предложено еще несколько путей развития системы.
По одному из них в качестве обзорного радиолокатора предполагалось использовать РЛС «Кама». Координаты целей, определенные обзорной РЛС, уточнялись системой САЗО-СПК. Применительно к этому варианту была разработана «упрощенная СПК» – макет наземной аппаратуры для управления ракетой.
