При вертикальном расположении колонки привода винта почти вся гидравлическая площадь гребного винта располагалась ниже плоскости днища корпуса автомобиля и не экранировалась им. Это обеспечивало хорошее подтекание воды к гребному винту, но в то же время увеличивало вероятность повреждения винта при движении по мелководью, входе в воду и выходе из нее на берег. Поэтому нижняя часть картера колонки имела защитный костыль, который при контактах с подводными препятствиями защищал винт от поломок, но не приводил к уборке винта в нишу корпуса. Поэтому в большинстве случаев, если не были известны береговые условия, вход в воду (и выход из нее) производился при убранном в нишу винте только
При мощности двигателя автомобиля 40,48 кВт условная энергетическая нагруженность гребного винта составляла 357,28 кВт/м 2 и обеспечивала движение на глубокой спокойной воде с максимальной скоростью 12 км/ч, при этом относительная скорость (число Фруда по водоизмещению) была равна 0,92. Управление на воде обеспечивалось поворотом передних управляемых колес автомобиля. Такой способ поворота гарантировал удовлетворительную управляемость при движении с максимальной или достаточно большими скоростями. При малых скоростях управляемость автомобиля была недостаточной, особенно на реках с заметной скоростью течения.
Подвеска всех колес автомобиля независимая с качанием рычагов в поперечной плоскости. Упругие элементы подвески – спиральные пружины. Максимальная скорость движения по шоссе при удельной мощности автомобиля 17.6 кВт/т составляла около 105 км/ч.
Массово-габаритные параметры автомобиля были равны: полная масса – 2300 кг, грузоподъемность – 800 кг, длина – 4930 мм, ширина -1860 мм, колесная база – 2430 мм, колея – 1350 мм, дорожный просвет – 300 мм.
В 1937 г. на заводе в Сааре был разработан спортивный плавающий автомобиль SK 8 (рис.5). Он имел меньшую массу, более обтекаемый корпус, 2-х литровый двигатель Адлера и привод на передние колеса. Гребной винт устанавливался в кормовой нише корпуса неподвижно. Автомобиль в течение двух лет проходил всесторонние испытания на реках Германии и в Северном и Средиземном морях и снова привлек внимание вермахта.
В 1938 г.на заводе Г.Триппеля была разработана и изготовлена новая модель амфибийного автомобиля, внешний технический облик которого представлен на рис.6. По сравнению с предшествующими моделями изменения касались в основном корпуса автомобиля. Ему были приданы более обтекаемые формы, ниши задних колес закрыты съемными крышками, появились две достаточно больших размеров двери и др.
В 1939 г. Г.Триппель получил заказ от вермахта на создание для саперных частей амфибийной машины на основе автомобиля SG 6 с более широким, до двух метров, корпусом для перевозки 16 человек.
Здесь уместно сделать небольшой перерыв в рассказе об амфибийных автомобилях Г.Триппеля, поскольку в 1939- 1940 гг. вермахт решил оснастить сухопутные войска различной амфибийной техникой, которая могла быть весьма полезной при вторжении в Англию.
Одной из первых таких работ стало создание плавсредства для легких танков, которое позволяло бы им преодолевать широкие водные преграды вплавь, а после достижения берега сбрасывать вспомогательные понтоны и другое оборудование, обеспечивающее плавучесть и скорость движения по воде, и далее действовать как обычные танки.
Одно такое плавсредство (Panzerkampfwagen II mit Schwimmkorper) было разработано в конце 1940 г. фирмой Sachsenberg в Рослау для легкого танка Pz Kpfw II Aust С. На рис.8, рис.9 и рис. 10 показаны фрагменты испытаний танков, оборудованных плавсредствами, на суше и на воде. Из рисунков следует, что испытывались два типа дополнительных понтонов: один тип понтонов закреплялся по бортам, но
Легкие танки серии Pz Kpfw II, которые производились с июня 1938 г. семью немецкими фирмами (MAN, Даймлер-Бенц, Хеншель и др.), имели боевую массу 8,9 т, длину – 4,81 и ширину – 2,22 м, высоту – 1,99 м. Экипаж – три человека. Бронирование противопульное с толщиной большинства листов корпуса и башни 14,5 мм. Вооружение – одна 20 мм пушка и один пулемет калибра 7,92 мм, установленные в башне кругового вращения. Танки при мощности двигателя Майбах 190 кВт могли двигаться по суше со скоростью до 40 км/ч, а по воде при оснащении плавсредством – до 10 км/ч. Привод на водоходные движители осуществлялся от ведущих колес гусеничного движителя.

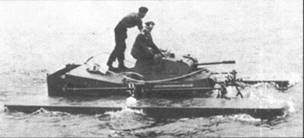

Рис. 8. Испытания танка Pz Kpfw II Ausf С на плаву

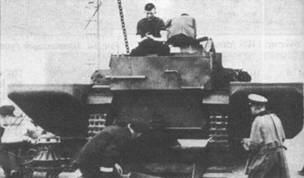

Рис. 9. Плавучесть Pz Kpfw II Ausf С обеспечивалась двумя боковыми поплавками
Рис. 10

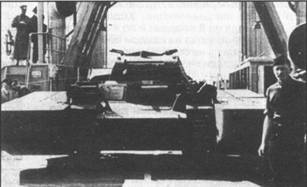

Рис. 11. PzKpfw II Aust С на понтоне
Рис. 12 Плавающая радиоуправляемая машина "Ente" фирма Borgward
На базе двух модификаций радиоуправляемых гусеничных машин для разминирования местности (Minenraumwagen) фирмой Borgward была разработана экспериментальная плавающая машина для этих же целей (рис. 12). Она оснащалась 4-х катковой гусеничной ходовой частью, двигателем мощностью 36 кВт и трехлопастным кормовым гребным винтом с установленными по бокам от него двумя водяными рулями для управления машиной на плаву. Данных по использованию этой экспериментальной амфибийной радиоуправляемой машины нет.
В 1936 г. вермахт заказал фирме Рейнметалл специальную гусеничную плавающую машину для десантных операций – LWS (Land- Wasser-Schlepper), которая могла бы кроме перевозки десанта в корпусе машины буксировать за собой плавающие колесные прицепы различной грузоподъемности.
Первоначально LWS предполагалось использовать на ограниченных акваториях Европы, а также, возможно, при вторжении в Англию. Но после отказа от вторжения интерес в Германии к плавающим машинам практически угас.
LWS изначально (рис. 13) являлся гусеничным буксиром, предназначенным для перевозки в своем корпусе 20 человек при экипаже из 3 человек. Полная масса машины – 16… 17 т. Вооружение не устанавливалось. Машина оснащалась лебедкой и буксирным устройством.
