Единый пулемет «Уирапуру Меканика» на сошках
Патрон 7,62x51
Масса, кг 13
Длина, мм 1300
Длина ствола, мм 600
Нарезы, правосторонние 6
Длина хода нарезов, мм 305
Начальная скорость пули, м/с 850
Темп стрельбы, выстр./мин 650-700
Емкость ленты, патронов 50
Спаренная
Единый пулемет L7A1, установленный на мостике эсминца «Бирмингем»
Великобритания
Пулемет L7 представляет собой выпускавшийся в Великобритании по лицензии бельгийский MAG и имеет следующие модификации:
• L7A1 — аналогичен базовой модели MAG (Т1) с рассыпной лентой на 200 патронов,
• L7A2 — основная британская модель с креплением на пулемете патронной коробки с лентой на 50 патронов, штампованные сошки крепятся не на ствол, а на газоотводный узел;
• L8A1 и А2 — танковые пулеметы,
• LI 9А1 — редко встречающаяся модификация L7A1 с утяжеленным стволом,
• L20A1, А2 и L44A1 — авиационные пулеметы для армейской и флотской авиации,
• L37A1 и А2 — танковый пристрелочный пулемет, может сниматься и ставиться на треножный станок,
• L41A1, L45A1, L46A1 — учебные пулеметы,
• L43A1 — пристрелочный пулемет для легкого танка «Скорпион».
Видно, насколько широк диапазон применения единых пулеметов и их модификаций.
Для применения L7A2 разработан ряд установок, основным был полевой треножный станок L4A1 с пружинным амортизатором узла крепления пулемета. После принятия на вооружение 5,56-мм ручного пулемета пулеметы L7A2 изъяли из взводов, но сохранили в качестве ротного и батальонного автоматического оружия.
Для зенитной стрельбы из L7 была принята зенитная стойка с простым вертлюжным устройством. Во время Фолклэндской кампании пулеметы L7A1 устанавливались на импровизированные зенитные стойки на бортах кораблей, чтобы дать некоторую защиту от аргентинских воздушных атак со сверхмалых высот.

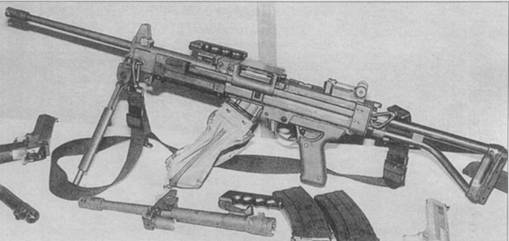

Малокалиберный единый пулемет «Негев» с сумкой для патронной ленты, запасным стволом, штатными коробчатыми магазинами от винтовки «Галил»
Израиль
В 1990 г. Армия Обороны Израиля, всегда уделявшая большое внимание широкому использованию пулеметов для подавления противника, приняла для вооружения пехотных взводов ручной пулемет «Негев» (Negev, представлен в 1988 г.) с некоторыми элементами «универсальности». Производство пулемета взяла на себя, конечно, IMI (TAAS-л
Для стрельбы используются стандартные боеприпасы типа 5,56x45 НАТО. Стрельба патронами типа M193 возможна после установки ствола с соответствующей нарезкой.
Автоматика пулемета работает на принципе отвода части пороховых газов через поперечное отверстие в стенке канала ствола. Запирание канала ствола — поворотом затвора, выстрел происходит с заднего шептала, но ударник срабатывает только при запертом затворе. Газовый регулятор имеет три положения. Первое, когда газовая камера перекрыта, используется для отстрела винтовочных гранат (им в армии Израиля придается немалое значение), второе — для ведения огня с темпом 700–850 выстр./мин., третье — для стрельбы с темпом 850-1000 выстр./мин, а также в условиях сильного запыления газоотводной системы.
Ствол — быстро сменный, снимается вместе с сошками. Флажковый неавтоматический переводчик-предохранитель расположен с левой стороны пистолетной рукоятки. Клавиша предохранителя движется в выемке в виде сектора, верхнее положение предохранителя — «непрерывный огонь», нижнее — «предохранитель», среднее (клавиша направлена вперед) — «одиночный огонь». Прицельные приспособления механические (прицел — секторный), предусмотрено крепление для установки оптических и ночных прицелов. Необходимость стрельбы винтовочными гранатами обусловила отнесение мушки назад, к цевью.
Характерная особенность пулемета — переменное питание. Оно может осуществляться от рассыпной звеньевой ленты на 200 патронов или стандартных магазинов на 12, 35 и 50 патронов от штурмовых винтовок «Галил», могут использоваться дисковые магазины с соответствующим креплением. В экспортном варианте ставится переходник для крепления магазинов винтовок M16. При установке приемника под ленту сама лента может укладываться в мягкую брезентовую сумку, крепящуюся на гнездо магазина — так уменьшается возможность засорения приемника через ленту, весьма вероятного в условиях, в которых пулемет применяется.
«Негеву» старались придать универсальность. Он может вести огонь с сошек либо со станка. При снятых сошках и ленточном приемнике, установке обычного цевья и замене ствола на легкий он превращается фактически в штурмовую винтовку. Пулемет также устанавливается на боевых машинах и транспортных средствах. Использование в машинах облегчает складной приклад. «Негев» достаточно прост в обслуживании, при неполной разборке разделяется на шесть крупных частей, включая сошку.
Для парашютно-десантных подразделений выпускается облегченная модель пулемета с укороченным стволом.
Пулемет «Негев» на шкворневой установке для боевых машин, с радиолокационным прицелом
Единый пулемет «Негев» на позиции
Патрон 5,56x45 (SS109 или M173)
Масса пулемета, кг 7,5
Длина пулемета, мм
приклад сложен 780
приклад откинут 1020
Длина ствола, мм
