Техника и вооружение 2002 11
Шрифт:
стандартный 460
легкий укороченный 330
Нарезы, правосторонние 6
Длина хода нарезов, мм
(патрон SS109) 178
Начальная скорость пули, м/с
(патрон SS109) 885
Прицельная дальность, м 1000
Темп стрельбы, выстр./мин 700-1000
Емкость системы питания, патронов
коробчатый магазин 30 или 35
дисковый магазин 100
звеньевая лента 200
Порядок разряжания.
Отсоединить магазин, если он установлен (защелка магазина — впереди спусковой скобы). Для извлечения ленты нажать защелку позади крышки приемника и поднять крышку. Оставив крышку открытой, отвести назад затвор, чтобы можно было осмотреть патронник и направляющий паз. Убедившись, что в них нет патронов, закрыть крышку приемника, отпустить затвор и нажать
Малокалиберный единый пулемет СЕТМЕ «Амели» на сошках, лента висит свободно
Испания
С 1974 г. мадридская фирма СЕТМЕ начала разработку легкого 5,56-мм единого пулемета. Руководил разработкой X. Иименец-Альфаро. Проект обозначили англоязычной аббревиатурой SPAM («штурмовой пулемет специального назначения») — оружие предназначалось прежде всего для сил специальных операций. Расчет делался на удобство стрельбы с сошек, стоя с упором приклада в плечо, с ремня («от бедра») либо с легкого треножного станка. При этом эффективная дальность стрельбы, видимо, не была решающим фактором, пулемет предполагалось использовать в ближнем бою, что и оправдывает выбор патрона 5,56x45. Пулемет был создан в 1982 г. Принятый в 1992 г. на вооружение он получил имя «Амели» (СЕТМЕ AMELI).
Стоит отметить, что «Амели» несет на себе влияние германских систем — дизайн напоминает MG3, а сама идея легкого единого («штурмового») пулемета перекликается с НК23Е «Хеклер унд Кох». Автоматика работает на принципе отдачи полусвободного затвора с применением роликов для замедления отпирания канала ствола. Эта система, позаимствованная от германских опытных моделей МР45 и MG45 конца Второй мировой войны, используется практически во всех разработках стрелкового оружия СЕТМЕ. Единство с 5,56-мм винтовкой Модель L подчеркивается взаимозаменяемостью многих деталей.
Питание «Амели» осуществляется от рассыпной звеньевой патронной ленты на 1 00 или 200 патронов, укладываемой в пластиковой коробке, крепящейся с левой стороны ствольной коробки. Механизм подачи ленты — рычажный. В крышке приемника смонтирован указатель заряжания — при установленной ленте его шляпка выступает вверх и легко различима визуально и на ощупь. Для максимального облегчения оружия ствол не стали утяжелять, зато максимально облегчили и ускорили его замену. Темп стрельбы переменный — 800 либо 1 200 выстр./мин. Диоптрический прицел выполнен на рукоятке для переноски и имеет установки на 300, 600, 800 и 1000 м. Мушка — складная. Комплект пулемета включает запасной ствол, встроенный индикатор наличия патронов, оптический прицел с подсветкой сетки и прибор ночного видения. Ствол снабжается пламегасителем.
Характерные формы приклада («рыбий хвост») и кожуха ствола заимствованы у германского MG3, хотя у «Амели» эти элементы значительно легче. По германскому образцу выполнена и рукоятка взведения. Сошки облегчены перфорацией. Пулемет может ставиться и на легкий треножный станок — для крепления на люльке станка служит зацеп снизу кожуха.
С правой стороны пистолетной рукоятки смонтирован неавтоматический предохранитель: его переднее положение — «предохранитель», заднее — «огонь». Пулемет заряжается и взводится с выключенным предохранителем, шептало удерживает затвор на боевом взводе. При нажатии на спусковой крючок шептало проворачивается на оси и отпускает затвор, который начинает двигаться вперед под действием возвратно-боевой пружины, по пути подхватывая патрон и досылая его в патронник. Выбрасыватель (который действует как направляющая) захватывает проточку на гильзе. Остов затвора наклонными плоскостями выдавливает ролики через окна в затворе в стороны, и они входят в выемки ствольной коробки. Хвостовик затвора бьет по ударнику, происходит выстрел. Во время отката остов затвора движется быстрее остальных частей и освобождает ролики. Затвор освобождается и при движении назад извлекает гильзу, сжимает возвратно-боевую пружину
Кроме сил специальных операций Испании «Амели» приняли на вооружение в Мексике, поступали заказы и от других стран. Разработан еще более легкий вариант. Ряд специалистов числит «Амели» среди «лучших 5,56-мм пулеметов, предлагаемых ныне» — прежде всего благодаря сочетанию массы ручного пулемета с боевой скорострельностью единого. Пулемет предлагался также в варианте без приклада, на шкворневой установке — для вооружения танков и бронемашин.
Способ стрельбы из пулемета «Амели» с ремня, патронная коробка укреплена на пулемете
Патрон 5,56x45
Масса пулемета, кг 6,35
облегченная модель 5,20
Длина пулемета, мм 970
Длина ствола, мм 400
Нарезы, правосторонние 6
Длина хода нарезов, мм
патрон НАТО 178
патрон Ml 93 305
Начальная скорость пули, м/с 875
Дульная энергия, дж 1660
Темп стрельбы, выстр./мин 850-1200
Прицельная дальность, м 1650
Емкость ленты, патронов 100 или 200
Масса снаряженной патронной коробки, кг
100 патронов 1,55
200 патронов 3,0
Порядок разряжания
Сдвинуть вперед защелку крышки предохранителя у переднего конца приклада и открыть крышку. Снять пулеметную ленту с подавателя и снять патронную коробку с ее крепления на оружии. Отвести назад рукоятку взведения, осмотреть патронник и направляющий паз. Закрыть крышку приемника, нажать спусковой крючок.

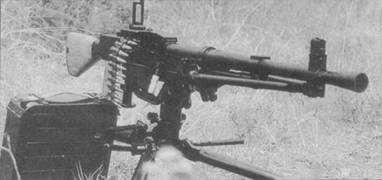

Единый пулемет Тип 67 на треножном станке, с патронной коробкой
Китайская Народная Республика
Пулеметы, выпускавшиеся в Китае в 1930-1960-е гг. (в дополнение к зарубежным поставкам), представляли собой копии зарубежных моделей. Так, станковый пулемет Тип 24 был несколько измененной копией германского MG08 (система Максима), станковые Тип 57 и Тип 63 — копиями советских СГ-43 и СГМ на соответствующих колесных станках.
В начале 1 970-х гг. в Китае приступили к выпуску нового пулемета Тип 67, призванного заменить в пехотных подразделениях устаревшие станковые и Тип 58. Новый пулемет создавался под тот же 7,62-мм винтовочный патрон советского образца, должен был вести огонь с сошек или со станка как по наземным, так и по воздушным целям.
Пулемет имеет автоматику на основе отвода пороховых газов через газовую камеру снизу ствола. Ствол — тяжелый, с гладкой внешней поверхностью, снабжен коническим пламегасителем. Цикл работы пулемета практически не отличается от Тип 58. Конструкция также во многом похожа, только затвор запирается перекосом. Типичным для китайских конструкторов решением было почти прямое заимствование основных узлов и механизмов конструкции у хорошо знакомых им зарубежных моделей — таким образом старались обойти проблемы, связанные с доводкой наиболее ответственных узлов. Механизм подачи ленты заимствован у пулемета Максима, затвор с ударным механизмом — у чешского ZB26, спусковой механизм — у советского ДПМ, газовый регулятор взят от РПД, способ крепления ствола в ствольной коробке с возможностью регулировки зазора между зеркалом затвора и дном гильзы — у советского СГ-43. Впрочем, результатом этой эклектики стало вполне работоспособное оружие. В целом пулемет приближается по характеристикам к советскому ПК и даже внешне его напоминает. Прицел — рамочный, складной, мушка защищена кольцевым ограждением. Лента подается справа из отдельно устанавливаемой патронной коробки. Складные сошки крепятся на газоотводную трубку.
