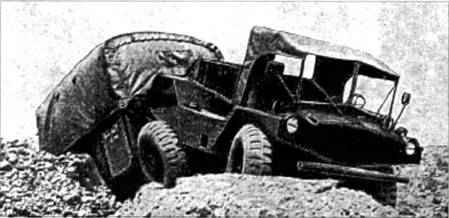

Движение автомобиля ХМ561 по пересеченной местности
Движение автомобиля ХМ561 по воде
Автомобиль XM561 отличается от своего предшественника по массовым показателям: собственная масса 2650 кг, полезная грузоподъемность 1350 кг, полная допустимая масса 4060 кг. Распределение массы по осям: на переднюю 1100 кг, на среднюю 1475 кг, на заднюю 1485 кг.

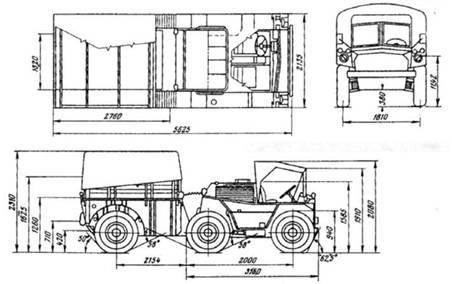

Габаритные размеры автомобиля: длина 5620 мм, ширина 2135 мм, высота по тенту задней секции 2310 мм. Колея передних и задних колес 1810 мм, дорожный просвет 380 мм.
В корпусе задней секции могут размещаться восемь экипированных солдат с вооружением, а в кабине передней секции два человека, включая водителя. Суммарная площадь грузовой платформы около 4,65 м2. Поэтому коэффициент использования габари тной площади km равен 0,38.
ХМ561 плавающий, водоходный движитель — колеса. Максимальная скорость движения по воде небольшая — 3,2 км/ч. Относительная скорость (число Фруда) Fry– 0,22.
Удельная мощность автомобиля N = 18,66 кВт/т обеспечивает ему высокую проходимость и возможность движения по дорогам с максимальной скоростью до 93 км/ч. Удельная мощность по массе перевозимого груза Nгр равна 56,14 кВт/т. Показатель провозоспособности на суше kпр равен 4,5, на воде — 0,154.
В 1963 г. ХМ561 вместе с другими опытными И серийными машинами высокой проходимости подвергался длительным войсковым испытаниям на надежность и проходимость в условиях бездорожья. Он оказался единственным среди восьми машин, успешно прошедшим эти испытания, и был принят на вооружение армии США как отвечающий всем требованиям, предъявляемым к автомобилям этого класса.
Следует также кратко рассказать о малогабаритном сочлененном плавающем автомобиле Pac-Star (США). Он состоит из двух секций, каждая из которых имеет колесную формулу 6x6, а колесная формула всего автомобиля 12x12.
В передней секции размещается силовая установка в виде карбюраторного 2-цилиндрового оппозитного двигателя воздушного охлаждения мощностью 25,4 кВт. агрегаты трансмиссии, органы управления автомобилем, топливный бак, сидение механика-водителя и вспомогательное оборудование. В задней секции образована грузовая платформа, под полом которой размещаются агрегаты трансмиссии.
Трансмиссия гидростатическая бесступенчатая с распределением мощности по бортам через раздаточную коробку и клиноременные передачи.
Все колеса выполнены неповоротными с арочными шинами низкого давления. Колеса не имеют упругих элементов и жестко связаны с корпусом автомобиля.
Шарнирно-сцепное устройство обеспечивает три степени свободы перемещения корпусов секций относительно друг друга. Изменением положения секций в горизонтальной плоскости обеспечивается управление автомобилем при его движении по суше и по воде.
Грузоподъемность Pac-Star составляет 450 кг, а собственная масса равна 454 кг, поэтому коэффициент использования массы km = 0,99. Габаритные размеры автомобиля: длина 2108 мм, ширина 1372 мм, высота 1650 мм. Максимальная скорость движения по суше достигает 40 км/ч, по воде — 4 км/ч за счет вращения всех колес. Удельная мощность машины Nуд =28,09 квт/т, а удельная мощность по массе перевозимого груза Nгр=56,4 кВт/тгр. Показатель провозоспособности на суше Kпр= 1,93, на воде к = 0,19. Запас хода по топливу — 240 км.
Соединение нескольких автомобилей позволяет создать мост через неширокие водные преграды. Автомобиль и его секции в отдельности могут перевозиться наземным и водным транспортом. в фюзеляжах самолетов и вертолетов, а также на наружной подвеске вертолетов.
Повышение требовании к техническим возможностям армейских автомобилей с позиций максимальной подвижности в условиях пересеченной и труднопроходимой местности, обеспечения преодоления водных преград без предварительной подготовки и приспособления к авиационной транспортировке и сбрасывания на парашютах, а также соответствия массово-габаритных
Малогабаритный двухзвенный сочлененный 12x12 автомобиль Pac-Star

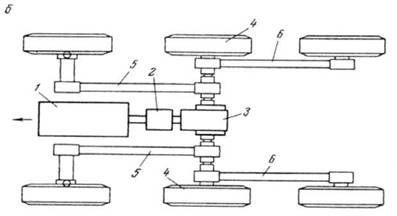

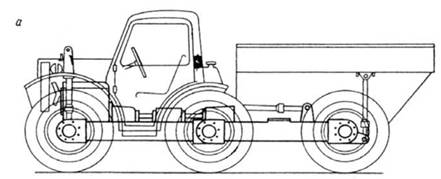

Схема общей компоновки швейцарского автомобиля 6x6 Metrak: 1 — двигатель: 2 — коробка передач; 3 — главная передача; 4 — средняя ось; 5 — балансиры с приводом на передние колеса; 6 — балансиры с приводом на задние колеса
Автомобиль Metrak на пересеченной местности
Например, в Швейцарии был создан автомобиль высокой проходимости Metrak с колесной формулой 6x6. Основой шасси служит жесткая средняя ось, к которой шарнирно крепятся четыре полых независимых балансира с колесами. Передние и задние колеса равнорасположены относительно средней оси, с которой также шарнирно соединены рамы передней и задней секций. На раме передней секции установлены двигатель с его системами, коробка передач, раздаточная коробка и двухместная кабина. На раме задней секции смонтирован грузовой кузов. Через два вертикальных гидроцилиндра подрамник передней секции опирается на балансиры передних колес, а задняя секция с кузовом с помощью таких же гидроцилиндров — на балансиры задних колес. Для поворота в вертикальной плоскости передней и задней секций относительно средней оси машина имеет два продольно расположенных гидроцилиндра двухстороннего действия. Все шесть гидроцилиндров питаются от одного шестеренчатого насоса. Водитель в зависимости от условий движения может управлять каждым гидроцилиндром, приподнимать над дорогой любое колесо в отдельности и изменять положение секций. Такая конструкция рамы позволяет каждой секции машины поворачиваться относительно другой в вертикальной плоскости на углы до 30 град, и принимать V-образную форму Принудительное изменение положения секций относительно средней оси может осуществляться как во время движения, гак и на стоянке. В то же время для улучшения приспособления колес к неровностям местности при движении по пресеченной местности гидросистема может отключаться Благодаря необычной конструкции ходовой части, автомобиль может преодолевать значительные препятствия на сильно пересеченной местности, в том числе и вертикальные препятствия типа стенок как передним, так и задним ходом Metrak может двигаться по косогорам, сохраняя практически горизонтальное положение кабины и кузова за счет опускания колес одного борта, поворачиваться почти на месте при поднятых передних и задних колесах и при подтормаживании одного из колес средней оси и др. По шоссе автомобиль двигается с поднятой средней осью и управляется с помощью передних управляемых колес.
Собственная масса автомобиля достигает 3000 кг, грузоподъемность — 2000 кг. а полная масса с грузом — 5000 кг. При этом коэффициент использования массы km равен 0,66 Общая длина автомобиля свыше 4 м.
На автомобиле установлен 6-цилиндровый двигатель фирмы Chevrolet мощностью 73,6 кВт, обеспечивающий машине удельную мощность Nуд = 14,7 кВт/т. При этом удельная мощность по массе перевозимого груза Nгр =36,8 кВт/тгр.
Сцепление сухое, однодисковое. Коробка передач четырехступенчатая. Привод передних и задних колес выполнен с помощью втулочно-роликовых цепей, расположенных внутри каждого балансира.
