В Советском Союзе уже в 1960-е гг. началось переоборудование черноморского «объекта 100» под челомеевский комплекс «Утес» с ракетами П-35, аналогичными применявшимся на ракетных крейсерах пр. 58 и 1134. В конце 1970 – начале 1980-х гг. был также переоснащен «объект 101» 616-го обрп Северного флота, а подвижные береговые ракетные полки получили мобильный комплекс «Редут» с той же ракетой П-35.
В целом работа по созданию как авиационной «Кометы», так и ее наземных вариантов была осуществлена на редкость успешно. В отличие от других ра зработок первых послевоенных лет она не была связана с воспроизводством немецких образцов, не затянулась на 10-15 лет, обеспечила возможность межвидовой унификации с созданием берегового ракетного комплекса и первой отечественной
КСЩ
Одновременно с началом работ по «оморяченной» «Комете» – ракете КСС («Стрела») – в тот же день, 30 декабря 1954 г., другим постановлением правительства ГС НИИ-642 была поручена разработка самолета-снаряда КСЩ (корабельного снаряда «Щука») с дальностью 50-60 км для вооружения наиболее современных в те годы эсминцев пр. 56 с предъявлением на совместные испытания через два года. Несколько необычно было то, что к официальному началу разработки ракета КСЩ уже имела довольно солидную, почти 15-летнюю предысторию.
«Дедушкой» КСЩ была крылатая ракета Хеншель Hs293. Первоначально это оружие разрабатывалось в чисто планирующем варианте. В ходе проводимых с мая 1940 г. летных испытаний выявилось неудобство ее наведения: летательный аппарат отставал от носителя, смещаясь в плохо просматриваемую заднюю полусферу. Поэтому на испытывавшейся с конца года предсерийной модификации Hs293A-0 установили несбрасываемый подфюзеляжный контейнер с жидкостным ракетным двигателем (ЖРД), работа которого в течение 10 с обеспечивала разгон крылатой ракеты. Далее использовался простейший метод наведения – «трехточка»: ракету удерживали на прямой, соединяющей самолет-носитель и цель. Большую часть пути (до 85% полетного времени) ракета летела по инерции. Этим было вызвано одно из принятых в те годы названий Hs293 – «ракетная планирующая бомба». Но в советских документах чаще использовалось наименование «реактивная авиационная торпеда».
Первым 27 августа 1943 г. был потоплен сторожевик (шлюп) Egret, выполнявший «специальное задание» по наблюдению за испытаниями немцами управляемого оружия. Владей нацисты русскими поговорками, они отнесли бы англичанам известное выражение «За что боролись, на то и напоролись!» Список жертв этого оружия пополнился в дальнейшем четырьмя английскими и одним греческим эсминцами, а также множеством транспортных судов. Из тысяч изготовленных промышленностью Hs293 немцы успели довольно успешно применить более 2300 ракет. Однако в ходе боевых действий определилась недостаточность дальности пуска – около 15 км.
СССР по праву победителя позаимствовал богатейший ракетный арсенал поверженной Германии. Множество документов и образцов немецкой ракетной техники вывезли в Советский Союз. Намечалось даже прямое воспроизведение Hs293 на ленинградском авиационном заводе №272. Тем временем сборка доставленных из Германии образцов велась в Москве опытным производством КБ-2 Министерства сельскохозяйственного машиностроения, которому в соответствии с постановлением правительства от 13 мая 1946 г поручили разработку подобного оружия.
Немецкий бомбардировщик Do217Е, дооборудованный для использования ракетных планирующих бомб Hs293.
Ракетная
В 1948 г. при участии специалистов КБ-2 прошли летные испытания Hs293 с дооборудованного самолета Ту-2Д. Для тренировки летчиков в качестве имитаторов Hs293 использовали два истребителя Ла-11. Кроме того, к экспериментам привлекли два Ту-2 с фотоаппаратурой и пару По-2 для поиска упавших ракет. Пуски Hs293A проводились сперва только с автопилотом, а затем как с немецкой системой наведения Kehl-Strassburg, так и с отечественной радиокомандной «Печорой». Из 24 ракет с радиокомандными системами только три попали в цель. В результате воспроизведение явно устаревшего Hs293 сочли нецелесообразным.
Правительство поддержало предложение промышленности о разработке более совершенного отечественного оружия аналогичного назначения и постановлением от 14 апреля 1948 г. задало создание «реактивной авиационной морской торпеды» РАМТ-1400 «Щука».

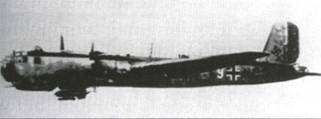

В качестве носителей Hs293 немцы использовали самолеты Fw200 (вверху) и Не177 (слева).
С самого начала облик «Щуки» резко отличался от Hs293A. Ракета была выполнена по самолетной схеме с V-образным оперением. Жидкостный ракетный двигатель размещался не в специальном подфюзеляжном контейнере, а в фюзеляже. Сопло двигателя было выведено на нижнюю поверхность фюзеляжа с наклоном 15° вниз. Немецкий двигатель, работавший на перекиси водорода, заменили на отечественный двигатель разработки КБ A.M. Исаева, использующий более доступные азотную кислоту и керосин.
Hs293 отличался плохой маневренностью: ракета не имела руля направления и разворачивалась в горизонтальной плоскости, накреняясь при отклонении установленных на крыльях элеронов. Использовавшаяся для задействования руля высоты винтовая передача придавала ракете излишнюю инерционность. На «Щуке» на задних кромках крыла и V-образного оперения установили интерцепторы, работавшие в релейном режиме, совершая непрерывное колебательное движение, а управление осуществлялось за счет различной продолжительности их нахождения в отклоненных положениях. На внешнюю пару интерцепторов на оперении поступали сигналы управления по каналу тангажа, а на внутреннюю – по каналу курса.
В передней части предусматривалось размещение радиолокационного визира. Радиолокационное изображение поверхности моря и целей транслировалось на самолет-носитель. Наблюдая его, член экипажа вырабатывал команды управления, которые по радиоканалу передавались на ракету. Применение такой системы наведения должно было обеспечить высокую точность вне зависимости от дальности пуска и метеоусловий.
Только боевая часть «Щуки» была бережно заимствована от немецких опытных Hs294 и Hs293D, на которых стояли новые конические боевые части, способные поражать корабль в подводную часть борта.
С самого начала работ стало ясно, что основные трудности будут связаны с разработкой радиолокационного визира. Еще до выхода постановления предлагалось испытываемую на первом этапе «торпеду 1948 г.» оснастить только радиокомандной системой наведения, а «торпеду 1949 г.» представить на испытания с радиолокационным визиром. Нет ничего более постоянного, чем временные решения. К началу 1949 г. пришли к выводу, что и изделие с одной лишь радиокомандной системой целесообразно использовать как боевое оружие. Постановлением от 27 декабря 1949 г. задавалась разработка двух вариантов «торпеды» – «Щука-А» (РАМТ-1400А) и «Щука-Б» (РАМТ-1400Б), а сроки сдвигались с учетом реального хода работ.
