«Меркава» Мк3.
Боевые колесницы земли обетованной
Сергей Суворов, кандидат военных наук
Окончание.
Начало см. в «ТнВ» № 7/2007 г.
Фото из архива автора, IDF и Л.Чирятникова.
Совершенствование конструкции
Работы над проектированием «Меркавы» Мк3 были начаты в августе 1983 г. вскоре после организации производства «Меркав»
Корпус танка удлинили на 457 мм, а в его задней части установили дополнительные топливные баки. Длина основной литой детали башни увеличилась на 230 мм по сравнению с башнями предыдущих версий танка,' а ее бронирование было полностью перепроектировано.
На этой боевой машине была впервые применена модульная конструкция броневой защиты корпуса и башни. Нет, это вовсе не означает, что корпус и башня танка собираются из отдельных деталей. Просто на их фронтальные и бортовые детали корпуса и башни болтами крепятся модули так называемой «специальной брони». Они представляют собой коробки из стальной брони, внутри которых имеется слой алюминиевого сплава.
Такой способ бронирования имеет ряд преимуществ. Так, например, при создании новых модулей на основе других более современных материалов можно быстро усилить броневую защиту танка, заменив старые модули новыми. Кроме того, в случае поражения противотанковыми боеприпасами можно заменить отдельные модули, при этом все эти работы можно проводить в полевых условиях силами экипажей с привлечением небольших ремонтных групп.

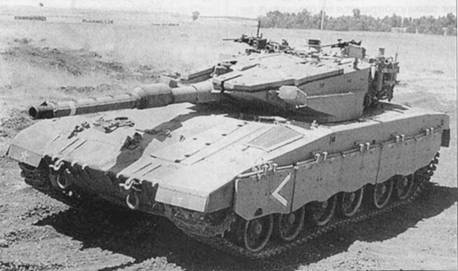

«Меркава» Мк3А — первый вариант танка модификации Мк3. На башне хорошо видны пусковые установки дымовых (аэрозольных) гранат.
Борта корпуса и элементы подвески ходовой части закрыты экранами, на которые также крепятся модули из «специальной брони».
Передняя часть крыши башни (непосредственно перед люками командира и заряжающего) оборудованадополнительным слоем брони для обеспечения увеличенного уровеня защиты против боеприпасов, поражающих сверху.
В целом, по мнению израильских специалистов, броневая защита танка «Меркава» Мк3 гораздо лучше обеспечивает защищенность от современных противотанковых средств, чему танков Mkl и Мк2.
В отличие от предыдущих моделей, на «Меркаве» Мк3 в качестве основного оружия вместо 105-мм нарезной пушки М68 устанавливается стабилизированная в двух плоскостях 120-мм гладкоствольная пушка, выпускаемая по лицензии израильской компанией «Израэль Милитэри Индастриз» (Israel Military Industries — IMI). Пушка по баллистическим данным идентична 120-мм пушкам, используемым на американских танках М1А1 и М1А2 и немецком «Леопарде 2». Однако на израильском орудии несколько уменьшена длина отката, изменены теплоизоляционный кожух ствола и эжектор. С целью повышения удобства работы заряжающего претерпело изменение и ограждение. Пушка имеет утлы возвышения + 20° и склонения -7°.
Боекомплект пушки составляют 48
Выстрелы к пушке в танке укладываются в отдельные огнестойкие контейнеры вместимостью два или четыре выстрела. На полу башни в специальном барабане, который обеспечивает такой же уровень их защиты, как и индивидуальные контейнеры, укладываются шесть выстрелов первой очереди. Остальной боекомплект размещается в кормовой части корпуса. В особых случаях, при демонтаже контейнеров с боеприпасами, в кормовом отсеке можно перевозить небольшую группу пехоты или раненых.

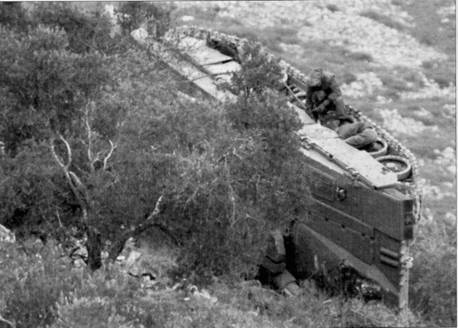

Как отмечается, танки типа «Меркава» отличаются сложной управляемостью, а потому такие ситуации на дорогах возникают довольно часто.

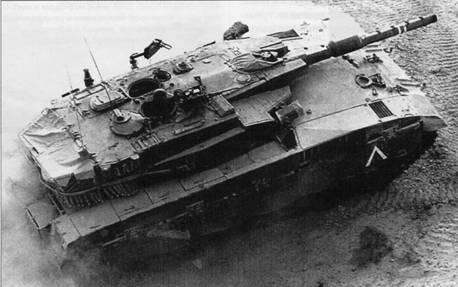

Танк «Меркава» Мк3В. Эта версия отличается установкой на корпусе и башне дополнительного бронирования.
Вспомогательное вооружение танка включает спаренный с пушкой 7,62-мм пулемет FN MAG (производится в Израиле по бельгийской лицензии) и два таких же пулемета, установленных на кронштейнах перед люками командира и заряжающего. При необходимости кронштейны могут складываться, например для уменьшения общей высоты танка, при его транспортировке. Общий боекомплект для всех пулеметов составляет 10000 патронов.
Дополнительным вооружением («фирменная» особенность «Меркавы») является 60-мм миномет. Из него можно вести стрельбу осколочно-фугасными, дымовыми и осветительными минами. Боекомплект для миномета составляет 30 мин, которые находятся в нише башни. Наведение, заряжание и стрельба из миномета осуществляется изнутри танка.
На танке «Меркава» Мк3 применена новая система управления огнем (СУО) «Найт» MkHI (Knight — рыцарь) производства израильской компании «Элбит» (Elbit). В нее входят стабилизированный комбинированный (дневной и ночной) прицел наводчика со встроенным лазерным дальномером, электронный баллистический вычислитель, датчики условий стрельбы и автомат сопровождения цели (АСЦ).
Прицел имеет стабилизированное в двух плоскостях поле зрение, дневной оптический канал с 12-кратным увеличением, ночной тепловизионный канал с 5-кратным увеличением. Призма лазерного дальномера выполнена из неодима с иттриево-алюминиевым гранатом. Выходное окно прицела наводчика размещено в передней части крыши башни и имеет бронированные заслонки для защиты его от осколков снарядов и огня из стрелкового оружия. В дневное время заслонки закрыты, а наблюдение ведется через отверстие, имеющее форму эллипса.
