0* Мацапура Юрий Никифорович. Прибыл на завод «Баррикады» в конструкторский отдел в 1958 г. после окончания Харьковского политехнического института. Здесь участвовал в разработках РК «Вихрь», «Тайфун», «Темп» и др. В 1962 г. переведен на работу в НИИ-1 начальником группы. В этой должности проработал 42 года. Принимал участие в создании комплексов «Темп-2С», «Пионер» и др.

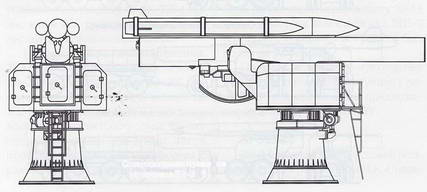

Стационарная пусковая установка БР-219-1.

Тогда

ракетчиками, уже с участием А.Д. Надирадзе (поступил на работу в НИИ-1 16 мая 1958 г. на должность начальника СКБ и помощника заместителя директора по НИР и ОКР), было принято решение о расширении вариантов ракет с уменьшением их весовых характеристик. Конструкторы НИИ-1 предложили ракету «Тайфун-1» весом 5,5-6 т, а специалисты СКБ-221 продолжили свою деятельность применительно к этому варианту, не прекращая в то же время работы над ПУ для тяжелой ракеты. Г.И. Сергеев сразу предложил подвижной вариант ПУ, а в стационарном комплексе шахту выполнить не вертикально, а горизонтально. На это согласились, но с соблюдением последовательности разработок: сначала подвижной вариант ПУ для ракеты «Тайфун-1», а потом запасной – стационарный, по горизонтально-шахтной схеме.

В конце 1958 г. было выдано ТТТ, которое не предусматривало привязку будущего комплекса к конкретному месту береговой линии. Г.И. Сергеев и исполнители проекта, в том числе начальник отдела разработки ракеты из НИИ-1 В.И. Елисеев, побывали во многих войсковых частях, которые предполагалось вооружить новым комплексом. Изучались карты, рельеф местности, координаты некоторых бухт условного противника, которые следовало в случае конфликта запереть минными полями с применением новых ракет «Тайфун-1».

На 1959 г. между НИИ-1 и заводом «Баррикады» был заключен договор, определивший завершение работ в мае. 13 января 1959 г. заместитель начальника отдела №6 ОКБ-221 Г.М. Беляев зарегистрировал следующие индексы на разработку:

– БР-219 – стационарная ПУ для системы «Тайфун»;

– БР-221 – транспортно-заряжающая машина (ТЗМ) для стационарной установки системы «Тайфун»;

– БР-222 – подвижная ПУ системы «Тайфун-1»;

– БР-223 – ТЗМ для ПУ системы «Тайфун-1».

Неслыханное до этого количество сложных вопросов обрушилось на разработчиков. А если брать во внимание то обстоятельство, что на эту тему могли выделить только 6-8 человек, то понятно, какая нагрузка легла на каждого из них.

Надо сказать, что уже в то время с подачи Г.И. Сергеева ОКБ-221 стало специализироваться на разработках подвижных пусковых установок. И на этот раз усилия сначала были направлены на проект БР-222. В результате появились две схемы: ПУ на базе оригинального колесного прицепа за тягачом МАЭ-537Б (разработчик В.П. Царев) и ПУ на том же прицепе за гусеничным тягачом АТ-Т (разработчик – Ю.Н. Мацапура).

ПУ на трехосном колесном прицепе включала следующие основные элементы: качающуюся часть (разработчик – И.С. Ефимов) весом 4800 кг (направляющая длиной 10 м и с продольным пазом на всю длину для обеспечиванния прохождения бугеля ракеты); уравновешивающий механизм (автор – Ф.Я. Ларин) и автоматический досылатель (автор – В.Г. Сорокин).

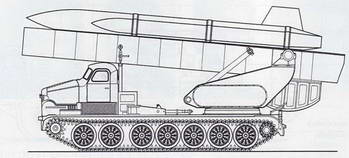

Самоходная пусковая установка БР-222-1.

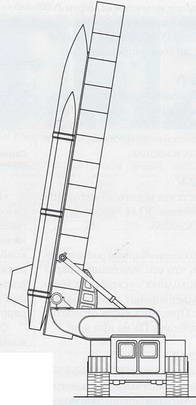

Самоходная пусковая установка БР-222-II. Справа: ПУ на максимальном угле возвышения.

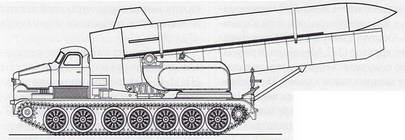

Самоходная

пусковая установка БР-222-III.

В паре с ПУ БР-222 проектировалась ТЗМ БР-223 (автор – О.П. Медведев). Ходовая часть представляла собой прицеп МАЗ-5202, на котором разместили платформу для одной ракеты. Платформу можно было разворачивать и поднимать на высоту 800 мм с усилием на рукоятку 27 кг. ТЗМ так же, как и ПУ, транспортировали колесные или гусеничные тягачи.

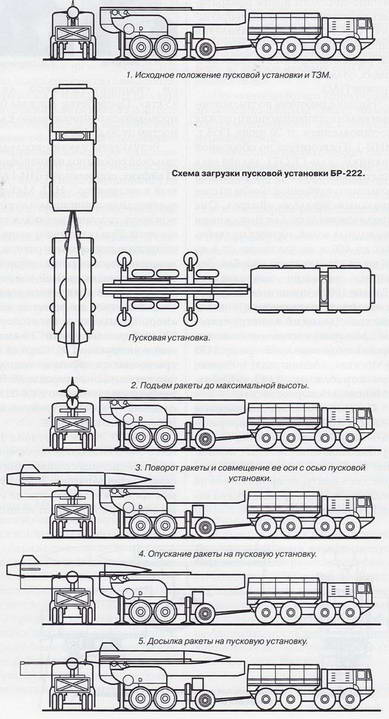

Интересна была схема заряжания. ТЗМ могла устанавливаться относительно ПУ не только под углом 90°. Совмещение осей ракеты, лежащей на ТЗМ, и направляющей ПУ достигалось разворотом платформы. На эту операцию отводилось 5 мин. Затем производился подъем платформы с ракетой (1 мин). Далее ракета опускалась на направляющую и досылалась до закрепления (всего на заряжание отводилось 15 мин).

ПУ, ТЗМ и схема заряжания устраивала многих. Но высказывались предложения исключить из состава комплекса прицеп. Отработка в ОКБ- 221 размещения ракеты «Тайфун» весом более 6 т на одном шасси явилась одной из первых подобных попыток в стране. В 1955 г. С.П. Королеву удалось разместить свою ракету 8К11 весом 4,5 т на шасси танка ИС-2 (ПУ 2П19). Теперь же вес ракеты был почти на 2 т больше.

Получив положительную оценку НИИ-1, баррикадцы приступили к решению этой задачи. Были предложены несколько вариантов ПУ.

БР-222-1 Вариант самоходной пусковой установки, спроектированный Н.К. Смольяковым[1*], подразумевал размещение артчасти СПУ на базе харьковского шасси «Объект 408».

БР-222 -II Вариант самоходной пусковой установки, предложенный также Н.К. Смо- льяковым, предусматривал размещение артчасти на «Объекте 273», который был разработан в КБ-2 Ленинградского завода им. Кирова и предназначался в качестве транспортера 2Т1 для самодвижущего 420-мм миномета 2Б1 «Ока».

Однако возможности шасси «Объект 408» и «Объект 273» явно не соответствовали размещению столь тяжелого груза (особенно это касалось варианта БР-222-II). Пришлось вновь вернуться к ракете меньшего веса.

БР-222 -III На транспортере «Объект 408» Н.К. Смольяков разместил артчасть

^1* Смольяков Николай Константинович. Родился 1 октября 1935 г. Закончил Сталинградский механический институт в 1958 г. с присвоением квалификации инженера-механика. По распределению направлен в СКБ-221. Прошел здесь должноспише инстанции до начальника группы особо сложной продукции.

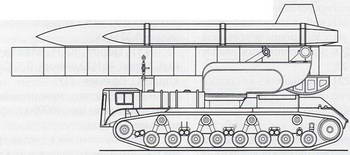

Самоходная пусковая установка БР-222-IV.

Самоходная пусковая установка БР-222-V.

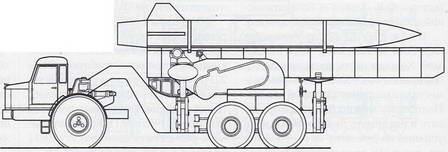

БР-222-VI – вариант ПУ на прицепе для ракеты подиндексом «Тайфун-ГУ» (вес этой ракеты был уменьшен почти вдвое). Эта ПУ позволяла производить пуск во всех направлениях.

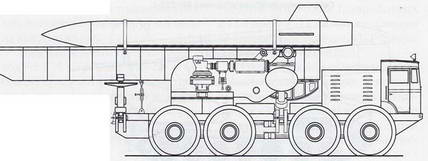

БР-222-IV Н.К. Смольяков разместил ракету под наименованием «Тайфун-Ш» на колесном шасси MA3-537B, т.е. теперь это шасси использовалось не так тягач, а как носитель.
