Испытания на воде

Испытания на воде проходили с 19 сентября по 5 октября 1966 г. на прудах рыбхоза «Нара» Нарофоминского района Московской области. Герметичное выполнение корпуса макета способствовало его плавучести, верхняя ветвь с катками находилась над поверхностью воды. Однако движение ПКЦ-1 было нестабильным, наблюдался увод с курса, что компенсировалось подтормаживанием забегающего борта. Средняя скорость движения на спокойной воде достигала 6 км/ч. Тяговое усилие на швартовых доходило до 290-300 кг. При перемещении по воде

возникало большое сопротивление из-за входа катков в воду против движения макета, с сильным разбрызгиванием воды перед фронтом движения.

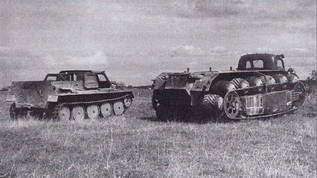

Нахождение верхней ветви пневмокатковой гусеницы над поверхностью воды обеспечивало выход макета с «чистой» воды на плывун. Гусеничный вездеход ГАЗ-47 на «чистой» воде терял управление и ход из-за того, что его гусеница была полностью скрыта под водой; выход на плавун не обеспечивался.

В результате проведенных испытаний макета вездехода с движителем в виде пневмокатковой цепи были сделаны следующие выводы:

Испытания ПКЦ-1 на р. Пахра в районе базы «Чулково». Хорошо видны брызги, образуемые вездеходом при движении на плаву.

Результаты совместных испытаний.

1. Отличительной особенностью пневмокаткового движителя являлось объемное взаимодействие пневмокатков с грунтом. Со снижением прочности грунта катки погружались в фунт, увеличивалась площадь контакта пневмокатка с фунтом и, следовательно, уменьшалось удельное давление на грунт машины до 0,12-0,13 кг/см2 . Сцепление пневмокатка с грунтом принимало объемный характер. С погружением пневмокатков в топкий грунт начинали действовать гидростатические силы выталкивания, а работа движителя несколько напоминала работу гребного колесно-лопастного движителя. Следует отметить, что переход движителя с колесного вида движения на гусеничный осуществлялся автоматически по мере изменения характера грунтового покрытия.

2. Поскольку с увеличением давления воздуха в пневмокатках тяга на крюке машины значительно возрастала, то целесообразным являлось поддержание высокого давления в катках при движении по всем видам грунтов, с грузом или без груза. Необходимости регулирования давления путем спуска или подкачки воздуха не было.

3. С изменением характера грунтового покрытия (с уменьшением его твердости) улучшались ходовые качества машины (плавность хода, уверенность движения, устойчивость на прямолинейном курсе, маневренность).

Испытания на прудах рыбхоза «Нара» показали, что машина с движителем в виде пневмокатковой цепи может быть с успехом применена в условиях прудового рыболовства как шасси для навешивания технологического оборудования и в любое время года как транспортное средство в условиях труднопроходимой местности и бездорожья.

Отрицательной особенностью: ПКЦ-1 являлось наличие галопирования при движении по всем грунтам, кроме топких и разжиженных (ил, вода).

Вездеход ПКЦ-1 прошел испытания

вполне успешно, продемонстрировав свою универсальность и возможность передвигаться на всех видах грунтов и местности. Тем не менее он не послужил прототипом для создания опытного образца снегоболотохода с абсолютной проходимостью. Причина, в первую очередь, заключалась в том, что в то время в СКБ ЗИЛ уже проходил испытания другой макетный образец снегоболотохода с роторно-винтовым движителем, отличающийся лучшей технологичностью и столь же исключительной проходимостью, хотя и не обладающий такой же, как у ПКЦ-1, универсальностью. Об этом снегоболотоходе мы расскажем в отдельной статье.

Литература

1. Антонов А.Г., Соловьев А.А., Терновский Б. И. Отчет о проектировании и постройке макета экспериментального снегоболотохода с движителем в виде цепи с пневмокатками. – М.: ЗИЛ, 1965: – 19 с.

2. Вольский С. Г, Терновский Б. И., Антонов А. Г., Митрофанов А. Акт-отчет о проведении испытаний макета снегоболотохода на пневмокатковой гусенице. – М.: ЗИЛ-ВНИИПРХ, 1966.-36с.

3. Терновский Б. И., Герасимов Н. И., Кошарный Н.Ф. и др. Модернизация и испытания макета транспортного средства на пневмокатках (ПКЦ-1) в период 1966-1968 гг. Технический отчет №71 -05. – М.: ОГК ЗИЛ, 1969. – 72 с.

Технические параметры ПКЦ-1

Число мест в кабине 1

Колея, мм 2034

Длина макета, мм 6000

Ширина, мм 3272

Высота по кабине, мм 2485

Дорожный просвет, мм 622

Преодолеваемый подъем, град.:

на луговине ЗГ44'

на снежной целине 23°

Преодолеваемый поперечный уклон, град. 15

Снаряженная масса, кг 8225
