Танк Т-54АК отличался от линейной машины установкой дополнительной коротковолновой радиостанции Р-112 у командира (в кормовой части башни) и зарядного агрегата «Урал-180» с двигателем ЛЗ/2 и генератором ГЭС-2-1000 мощностью 1 кВт в отделении управления с незначительными изменениями в его электрооборудовании (по деталям в цепи пуска двигателя) 89* . Расположение курсового пулемета СГМТ сохранилось. В связи с размещением зарядного агрегата за сиденьем механика-водителя у левого борта (как

и в танке Т-54К) люк запасного выхода перенесли на правую сторону днища боевого отделения.

Радиостанция Р-112 обеспечивала командиру танкового полка (дивизии) работу в радиосетях старшего начальника. Управление подчиненными частями и подразделениями осуществлялось с помощью новой ультракоротковолновой радиостанции Р-113, установленной вместо 10РТ-26Э. Обязанности радиста при работе на радиостанции Р-112 были возложены на заряжающего.

При работе двух радиостанций на ходу и стоянке танка использовалась общая штыревая антенна высотой от 1 до 4 м. При необходимости увеличения дальности радиосвязи на стоянке вместо штыревой антенны устанавливалась 10-метровая полутелескопическая антенна. Она состояла из четырех дюралюминиевых полых колен, вдвигавшихся одно в другое (общая длина 6 м), и четырех стальных колен 4-метровой штыревой антенны. Колена имели специальные накидные гайки и кольца, предохранявшие их от полного разъема, а также фиксаторы, удерживавшие антенну в выдвинутом положении. Нижнее колено антенны имело специальный хвостовик, с помощью которого она устанавливалась на резиновый изолятор штатной четырехметровой антенны. Нижняя часть 4-метровой антенны соединялась замком с верхним коленом телескопической части антенны. При отсутствии сильного ветра полутелескопическая антенна с помощью специального такелажа крепилась к надгусеничным полкам, а при наличии ветра – к четырем кольям, вбитым в землю. Гибкий антенный ввод при работе с 10-метровой антенной отключался от зажима вариометра радиостанции Р-113 и подключался к зажиму «10 м» вариометра радиостанции Р-112. При этом перемычка между вариометрами радиостанций Р-113 и Р-112 (зажим « 4 м») снималась.

В походном положении 6-метровая телескопическая часть антенны, уложенная в брезентовом чехле, находилась в металлическом футляре (трубе), крепившемся на корме корпуса танка.

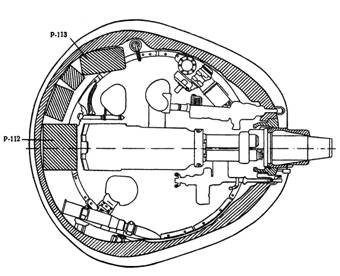

Монтаж комплекта радиостанции Р-112 потребовал изъятия боеукладки на пять выстрелов из ниши башни и одного в боевом отделении с левого борта корпуса танка. Таким образом, в боекомплект танка входили 28 унитарных выстрелов к пушке Д-10ТГ, 3500 патронов к пулеметам СГМТ и 200 патронов к зенитному пулемету ДШК. Кроме того, в танке укладывались 7,62-мм автомат АК-47 с боекомплектом 120 патронов, 10 ручных гранат Ф-1 и сигнальный пистолет с одним комплектом сигнальных патронов (12 шт.).

Остальные боевые и технические характеристики танка Т-54АК по сравнению с базовой машиной остались без изменений.

88* На танках с увеличенным ходом опорного катка на левом борту внутри, под

номером, выбивалась цифра «142». При проведении капитального ремонта амортизаторы новой конструкции могли устанавливаться в подвеске старой конструкции, но амортизаторы старой конструкции нельзя было использовать в подвеске с увеличенным ходом опорных катков.

89* Впоследствии, при проведении капитального ремонта во второй половине 1960-х гг., на танках Т-54АКзарядные агрегаты «Урал-180» были заменены зарядными агрегатами АБ-1-П/30 с двухтактным карбюраторным двигателем 2СДв мощностью 1,5 кВт (2л.с.) и генератором постоянного тока ГАБ-1 -П/30 мощностью 1 кВт. Кроме того, в них установили навигационную аппаратуру ТНА-2 «Сетка», а средства связи заменили более свершенными радиостанциями – Р- 123М и Р- 130М с ТПУ Р-124. – Прим. авт.
