Установка системы Ф-32 в капонир Л-17 произведена без единой переделки командных дета­лей Л-17, но с некоторыми переделками системы Ф-32 (также как система Л-11 претерпела изменения при постановке ее в капонир Л-17). Проект установки Ф-32 в капонир Л-17 нахо­дится на рассмотрении Арткома АУ КА.

Сразу же после письма В.А. Малышева на имя И.В. Сталина 19 апреля 1940 г. совместным приказом N9073 по АБТУ и АУ Красной Армии для проведения новых испытаний системы Л-11 была создана комиссия под председательством военинженера 1 ранга С.М. Серебрякова. Основной целью этих испытаний являлась проверка надежности

работы следующих механизмов Л-11:

– нового крепления воздушного резервуара в маске;

– противооткатных устройств при стрельбе под углами снижения;

– спусковых механизмов.

В ходе проведенных в период с 3 по 11 мая 1940 г. на АНИОПе испытаний пушка Л-11 опять показала себя не с лучшей стороны.

Несмотря на внесенные в конструкцию пушки изменения, работа противооткатных устройств была признана ненадежной. В итоговом акте по испытаниям комиссия отразила следующие неутешительные для Кировского завода выводы:

Выводы

На основании проведенных испытаний 76,2 мм танковой пушки Л-11 (образец 1940 г.) по программе АУ Красной Армии констатировать:

1) Противооткатные устройства по своей конструкции не обеспечивают надежной работы, как под углами снижения -5°, так и при переменной стрельбе под углами снижения и возвышения, порядка -14° и +13°. Ввиду сложности этих противооткатных устройств в эксплуатации и их большой чувствительности к количеству жидкости, в особенности при стрельбе под углами снижения, данная конструкция для танковой пушки не приемлема.

2) Спусковой механизм инерционного типа непригоден, т.к. он отказывает в работе при стрельбе под углами снижения и не дает возможности произвести первый выстрел ногой.

3) Полуавтоматика системы, хотя и дает небольшой процент задержек, является сложной в эксплоатации, при сборках и разборках. Для ее разборки и сборки требуется участие 2-х человек и большие затраты времени.

Заключение

Исходя из вышеизложенного, комиссия считает, что 76,2 мм танковой пушкой Л-11 1940 г. вооружать танки нельзя.

Председатель комиссии В/инженер I ранга Серебряков.

Члены комиссии… [7]

В июне 1940 г. под руководством начальника АУ Красной Армии Г. К. Савченко состоялись повторные испытания системы Л-11, также показавшие неудовлетворительные результаты: течь жидкости из противооткатных устройств, необеспеченность стрельбы при углах от -5° до +35° вследствие чрезмерно больших длин отката, ненадежную работу инерционного спуска. Для окончательной оценки пригодности пушки Л-11 для нужд РККА летом 1940 г. на самом высоком уровне была создана специальная правительственная комиссия под председательством Маршала СССР Г.И. Кулика. Изучив данные последних испытаний Л-11, в начале июля комиссия предложила Кировскому заводу в кратчайший срок доработать конструкцию противооткатных устройств и спускового механизма, обеспечив надежную работу системы. Новые тактико-технические требования на доработку Л-11 были утверждены 20 июля 1940 г. и включали в себя следующие пункты:

– скорострельность не менее 20 выстр./мин при режиме 200 выстрелов в течение 20 мин и 600 выстрелов без смены воротников;

– отказы в работе полуавтоматики – не более 0,5% при стрельбе не менее 200 выстрелов без добавления смазки;

– стрельба под углами от -20° до +35°;

– кучность В(в) и В(б) не более 0,3 м на 1000 м.

В июле конструкторы Кировского завода во исполнение указаний правительственной комиссии

внесли ряд изменений в конструкцию пушки Л-11. Испытания вновь доработанной системы были проведены заводом 11, 13, 18 и 23 июля и дали положительные результаты – течь жидкости из противооткатных устройств была ликвидирована, длины отката нормализованы в допустимых пределах, инерционный спусковой механизм, как не оправдавший себя, заменен на механический. Таким образом, в июле 1940 г. на Кировском заводе провели значительный объем работ по улучшению качества и надежности пушки. Перечень основных изменений, внесенных в конструкцию системы Л-11, приведен ниже.

ОСНОВНЫЕ ИЗМЕНЕНИЯ. ВНЕСЕННЫЕ В СИСТЕМУ ПО СРАВНЕНИЮ С ОПЫТНЫМ ОБРАЗНОМ.

А. По противооткатным устройствам.

1. Резиновые подворотниковые кольца в уплотнениях поршня, сальника штока и сальника контрштока аннулированы, вследствие чего изменены латунные кольца.

2. В сальнике контрштока третий воротник заменен набивкой, для чего удлинена расточка в штоке.

3. На воротники поршня и обоих сальников положены дополнительные подворотниковые кольца.

4. Дано бабитовое направление для штока в задней гайке сальника штока.

5. Сальниковая набивка клапана заменена медным уплотнительным кольцом.

6. Изменена конструкция воздушного клапана: направление клапана дано непосредственно по отверстию в головке цилиндра.

7. В питающем вентиле кожаная набивка заменена на хлопчатобумажную (прожированную).

8. Корпус сальника штока и гнездо под него в головке цилиндра по направляющим и уплотняющим пояскам облужены с сохранением и опрессовкой медного кольца.

Б. Полуавтоматика.

1. Резиновые буфера и втулки скадки в казеннике заменены общей стальной ввинтной втулкой.

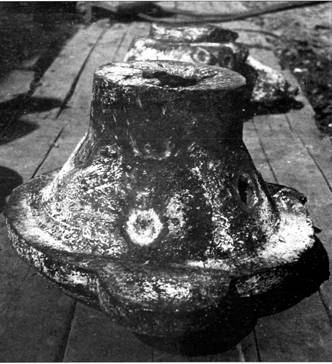

Общий вид крышки бортовой передачи (деталь 34.16.003), не прошедшей механическую обработку (РГВА).

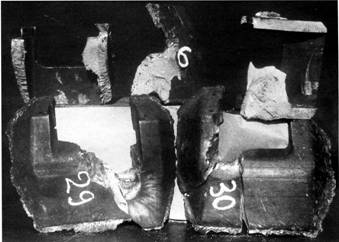

Основания смотровых приборов башни (деталь 34.30.051) после попадания 45-мм снаряда (РГВА).

2. Стопорение гаек крепления отсекателя полуавтоматики на маске вместо шайб гровера сделано перевязкой проволокой.

3. Расширены зазоры в верхней и нижней рейках…

В. Указатель отката.

Показания указателя отката сделаны от 300 мм до 475 мм.

Г. Спусковой механизм.

Инерционный спусковой механизм заменен механическим (только в 3-х системах, установленных в танке Т-28).

Д. По стволу.

Увеличен зазор по направляющим ствола в маске. [8]

Результаты данных изменений предстояло оценить на государственных испытаниях, состоявшихся 26-27 июля на АНИОПе. На испытания были представлены пять доработанных пушек Л-11, три из которых установили в танках Т-28, а две – в КВ. Проведение испытаний было поручено комиссии под председательством генерал-полковника артиллерии В.Д. Грендаля. В ее состав вошли представители ГАУ и ГАБТУ, а также директор Кировского завода И.М. Зальцман и начальник СКБ-4 военинженер 2 ранга П.Ф. Федоров.
