Короба для установки курсовых пулеметов, имевшие неполное бронирование, были выполнены съемными. Высота линии огня курсовых пулеметов осталась без изменений. В конструкцию магазинкоробок для курсовых пулеметов ввели вращающиеся ролики под ленты с патронами.

110* За счет изменения конструкции корпуса и башни угол снижения пушки, равный-5°30, обеспечивался вкруговую.

111* По результатам испытаний двух образов танка Т-54(№3 №4)в 1946г. минимальная скорость поворота башни, равная 0,67град./с, для плавной наводки пушки по горизонтали была признана достаточно высокой, поэтому ееуменьшили до данной величины. Максимальная

скорость плавной наводки достигала 10,8град./с.

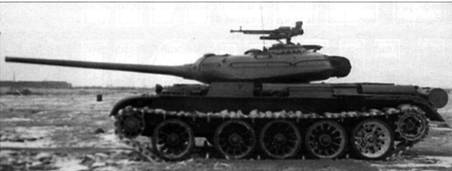

Общий вид танка Т-54 (четвертый опытный образец).

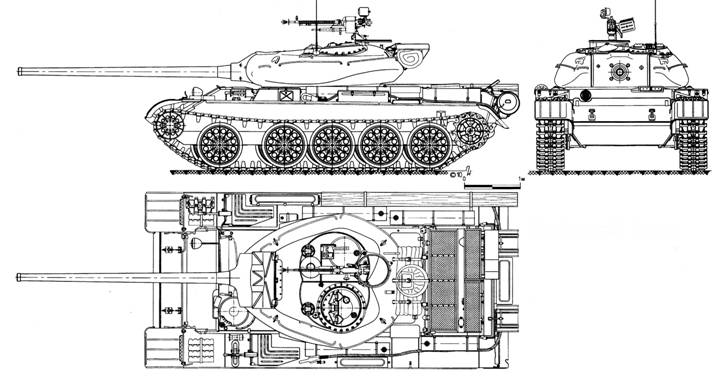

Внизу: установка вооружения и расположение рабочих мест экипажа в танке Т-54 (четвертый опытный образец).

Установка вооружения в танке Т-54 (четвертый опытный образец).

В боекомплект танка входили 34 выстрела к пушке, 2500 патронов к спаренному пулемету, 1000 патронов к курсовым пулеметам и 150 патронов к зенитному пулемету. Кроме того, в боевом отделении укладывались 12 ручных гранат и сигнальный пистолет с шестью сигнальными патронами.

Броневая защита – противоснарядная. Конструкция корпуса машины и сварных соединений его броневых листов осталась практически без изменений. Для снижения массы танка уменьшили высоту вертикальных бортовых листов, а редан днища (толщиной 20 мм) увеличили до 220 мм. В связи с этим изменился угол наклона нижнего кормового листа с 81 до 70' от вертикали.

Верхний и средний кормовые листы, имевшие толщину 45 мм и устанавливавшиеся, соответственно, под углами 60" и 17’ от вертикали, между собой были сварены «в четверть». Дополнительно соединение верхнего листа с бортами усиливали четыре штифта диаметром 32 мм. В связи с приваркой верхнего кормового листа была изменена балка крыши. В среднем кормовом листе имелся люк с броневой крышкой, крепившейся четырьмя болтами, который предназначался для доступа к болтам крепления оси вентилятора системы охлаждения двигателя. В нижнем кормовом листе были сделаны два овальных лючка, обеспечивавшие доступ к оттяжным пружинам тормозных лент, и один лючок под маслобаком, предназначавшийся для слива масла, а также доступа к масляному фильтру и перепускному клапану. Форкоп для буксировки артиллерийских систем был упразднен.

Существенные изменения (для снижения массы) претерпела башня танка за счет сокращения ее объема и изменения формы. Литой корпус башни имел максимальную толщину брони в лобовой (сферической) части 200 мм, в бортовой -160-125 мм с переменными углами наклона от 0 до 45', в кормовой – 52 мм. Вварная крыша, сваренная (под углом друг к другу) из двух катаных броневых листов толщиной 30 мм, располагалась с углом наклона вперед 86’ и на борта – 82' от вертикали. Диаметр опоры башни в свету увеличили до 1815 мм.

Для повышения защищенности телескопического прицела от поражения пулями и их свинцовыми брызгами его амбразура в башне танка была выполнена ступенчатой формы.

В связи с изменением формы крыши башни изменились конструкция (увеличили высоту) и крепление основания командирской башенки. Для удобства работы командира ввели мягкую обшивку крышки командирского люка, улучшили видимость угломерного круга (удалили перемычку и установили концевые выключатели). Диаметр люка заряжающего увеличили на 50 мм. Кроме того, рабочие места командира и заряжающего оснастили поручнями для дополнительной опоры во время движения танка.

Для защиты от пыли при совершении маршей ввели установку чехла на броневую маску пушки и лобовую часть башни. Чехол в походном положении надевался на маску пушки

с перекрытием амбразур спаренного пулемета и прицела. Для его крепления на лобовой части и крыше башни приваривались специальные бонки. Кроме того, на стыке левого борта башни и крыши, а также лобовой части (с двух сторон от амбразуры пушки) для удобства расположения десанта ввели малые поручни.

В качестве противопожарного оборудования на машине использовались автоматическая углекислотная установка двухкратного действия, обеспечивавшая тушение пожара в МТО, и ручная углекислотная установка для тушения пожара в боевом отделении. В их состав входили четыре баллона с углекислотой, два из которых устанавливались в боевом отделении и два – в МТО. Количество углекислоты в каждом баллоне составляло 3,2-3,8 кг. Для тушения мелких очагов пожара служил ручной тетрахлорный огнетушитель РАВ-3.

Для постановки дымовых завес применялись две дымовые шашки МДШ, крепившиеся на кормовой части корпуса танка и оборудованные системой дистанционного запала и сброса.

Силовая установка, трансмиссия, ходовая часть, электрооборудование и средства связи танка по сравнению с опытными Т-54 обр. 1946 г. (машины №3, №4 и №5) остались практически без изменений, за исключением отдельных систем двигателя, агрегатов трансмиссии и гусеничного движителя. В топливной системе двигателя были введены два параллельно включенных фильтра тонкой очистки, емкость внутренних топливных баков приведена в соответствие с заданной в ТТТ – 530 л, а наружных баков (на надгусеничных полках), включенных в общую систему, увеличена со 180 до 201 л. В системе смазки двигателя установили масляный бак емкостью 70 л.

Запас хода танка по шоссе составлял 330 км (по заснеженному шоссе – 243 км), по целине -160 км.

Изменения в трансмиссии были связаны со снижением уровня шума работы входного редуктора, коробки передач и ПМП за счет более качественного их изготовления и сборки (ввели шлифовку зубьев шестерен входного редуктора, части шестерен коробки передач и ПМП). Кроме того, переработали конструкцию синхронизаторов коробки передач.

В гусеничном движителе устанавливались усиленные опорные катки (количество ребер на литых дисках катков увеличили с 10 до 12, изменили материал дисков с литой стали марки 2 на 32X06 с последующей закалкой и отпуском, повысили требования к изготовлению катков в литейном цехе).

Наличие поручней на башне танка обеспечивало возможность размещения (в положении сидя) 15 человек десанта с личным оружием.

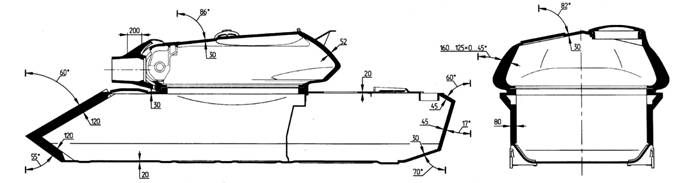

Схема броневой защиты танка Т-54 (четвертый опытный образец).

Чертеж корпуса танка Т-54 (четвертый опытный образец).

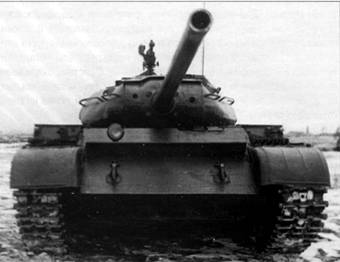

ТанкТ-54 (четвертый опытный образец) с десантом на министерских испытаниях. 1947 г.

Танк Т-54 (головной образец), машина №6.

Боевая масса – 36 т; экипаж – 4 чел.; оружие: пушка – 100 мм, 3 пулемета – 7,62 мм, 1 пулемет-12,7 мм: броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48 км/ч.

Танк Т-54 (головной образец) машина №6. Министерские испытания, 1947 г.
