Броневая защита корпуса и башни была противопульной, изготовленной из броневых листов толщиной 8,5 и 20 мм. Она обеспечивала защиту лобовой части машины от огня крупнокалиберных пулеметов. Соединение броневых деталей производилось с помощью заклепок. Герметизация корпуса машины была усовершенствована.
По сравнению с танком Т-12 конструкцию башни усовершенствовали с применением фасонной цилиндрической брони и обеспечив удобство использования вооружения.
В кормовой части корпуса установили четырехтактный восьмицилиндровый V-образный карбюраторный двигатель М-6 жидкостного охлаждения. Этот двигатель был задросселирован до мощности 250 л.с. (184 кВт) при частоте вращения коленчатого вала двигателя 1800 об/мин. Пуск двигателя производился с помощью двух электростартеров «Бош» мощностью 2,5 л.с. (1,84 кВт). В
Улучшили систему охлаждения двигателя и трансмиссии с использованием принудительного охлаждения в радиаторах всего количества масла из системы смазки двигателя и коробки передач.
Трансмиссия состояла из главного фрикциона, четырехступенчатой реверсивной планетарной коробки передач (в качестве механизма реверса использовался конический редуктор с фрикционом реверса), двойного дифференциала в качестве механизма поворота и двух простых бортовых редукторов. В двойном цилиндрическом дифференциале применялись ленточные плавающие тормоза новой конструкции с пневмосервированием. Конструкцию трансмиссии улучшили с целью разгруженное™ работающих деталей с одновременным уменьшением передаточных отношений низших передач. Кроме того, увеличили прочность бортовых редукторов. Максимальная скорость по шоссе достигала 25 км/ч, на пересеченной местности – 15 км/ч.
Подвеска танка – блокированная, пружинная. Со стороны каждого борта размещались четыре тележки с двумя двухскатными опорными катками в каждой. В состав гусеничного движителя входили шестнадцать опорных и восемь поддерживающих сдвоенных катков с наружной амортизацией. Ведущие колеса заднего расположения имели зубовое зацепление с гусеницами. Ширина трака гусеницы составляла 460 мм, шаг – 140 мм. По сравнению с Т-12 диаметр направляющего колеса танка Т-24 был уменьшен на 200 мм. Элементы конструкции ходовой части танка использовались также в артиллерийских тягачах «Коминтерн», выпускавшихся в 1934-1940 гг.

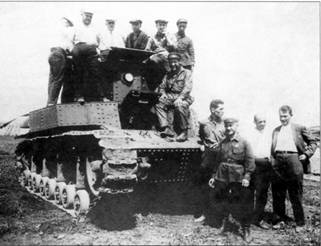

Танк Т-24. Академия механизации и моторизации РККА. Москва, 1939 г.

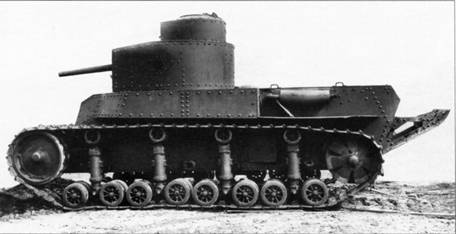

Танк Т-24. Академия механизации и моторизации РККА. Москва, 1939 г.
Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались аккумуляторная батарея и генератор РА-225/12. Средств внешней радиосвязи танк не имел.
В качестве противопожарного оборудования применялся ручной тетрахлорный огнетушитель.
К основным недостаткам машины относились двигатель с малым моторесурсом, громоздкая система жидкостного охлаждения двигателя и капризная в работе и трудоемкая в производстве коробка передач с дифференциальной системой управления.
Себестоимость танка Т-24 составляла 173499 руб. 51 коп.
В марте 1931 г. для Т-24 на заводе «Большевик» разработали упрощенный вариант коробки передач с бортовыми фрикционами и с использованием маховика от главного фрикциона, а также сварной корпус с уменьшенной на 400 кг массой. Кроме того, предлагался вариант спаренной установки пушки и пулемета в большой башне. Летом того же года ожидалось проведение испытаний в танке специального двигателя мощностью 180 л .с. конструкции завода «Большевик».
Предпринимались попытки модернизации Т-24, которые, впрочем, остались только в проектах. Так, в марте 1931 г. ГКБ предложило проект спаренной
В ноябре 1931 г. КБ №3 Оружобъединения выполнило проект модернизированного танка Т-24 с использованием трансмиссии танка Т-28. Опытный образец машины планировалось изготовить на заводе «Большевик» к 15 апреля 1932 г., но проект так и не был реализован.
Серийный танк Т-24 на учениях. Зима 1932 г.
Практически все изготовленные и принятые заказчиком танки Т-24 были направлены в Харьковский военный округ. Необходимо отметить, что первая выпущенная машина имела персональное название. Так, еще в процессе организации производства танка Т-24 в соответствии с указаниями начальника 1 -го отдела ТУ УММ Моргунова от 26 июля 1930 г., направленными председателю правления Машинообъединения и военпреду ХПЗ, предписывалось: «Одному из танков Т-24 – Т-12) первой партии в 15 штук надлежит присвоить наименование «имени Лепсе».
О дне готовности первого танка. С указанием его номера, из пятнадцати, к сдаче его в часть прошу меня уведомить.
Надпись «имени Лепсе» сделать на башне танка красной краской».
К 1938 г. танки Т-24 как устаревшие передали на склады. В апреле 1938 г., согласно проекту постановления Главного совета РККА «Об использовании имеющихся в РККА несерийных старых типов танков», в отношении танков Т-24 говорилось: «3. Передать Укрепрайонам Округов и НКВМФ для использования на огневых точках танков: Т-18 – 860 шт., Т-24 – 22 шт., в том числе 160 танков Т-18, использованных на это дело в 1936 г. в ЛВО». Таким образом, танки Т-24 предписывалось использовать для создания неподвижных огневых точек. К началу Великой Отечественной войны большая часть этих машин была переоборудована согласно своему новому назначению. Однако установить их в укрепрайонах не успели, и все эти машины вместе другими аналогичными огневыми точками из танков МС-1 были захвачены в местах их последней дислокации.
Танк Т-24 оказался довольно сложной и дорогой машиной с большим количеством недостатков. Тем не менее он сыграл важную роль в становлении отечественного танкостроения, став своеобразной школой по подготовке кадров конструкторов, технологов и производственников, обеспечивших создание одного из ведущих конструкторских бюро отрасли и танкового производства на ХПЗ в предвоенные годы.
В статье использованы материалы РГВА и архива авторов.
