Топливный бак располагался слева от двигателя, был выполнен из дюралюминия и протестирован 8-мм специальной резиной, препятствующей вытеканию бензина в случае пробития бака пулей. Двигатель мощностью 70 л.с. (51 кВт) обеспечивал максимальную скорость движения на суше 54 км/ч, а на плаву – 7,8 км/ч. Пуск двигателя осуществлялся с помощью электростартера. Система зажигания – батарейная. Для облегчения пуска двигателя в условиях низких температур служил котел-подогреватель от автомобиля ГАЗ-51. Запас хода К-73 (АСУ-57П) по шоссе достигал 234 км, по грунтовым дорогам с ухабами – 134 км, на плаву – 46 км.
Первый

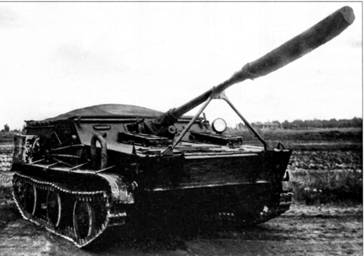

К-73 (АСУ-57П) с поднятым волноотражательным щитком.
При движении машины по суше воздух, охлаждавший радиатор, поступал через воздухозаборный люк в передней части крыши корпуса над радиатором и с помощью вентилятора отводился из моторного отделения через левый и правый воздуховоды с жалюзи. На плаву воздухозаборный люк герметически закрывался створками, воздуховоды приподнимались (для исключения попадания забортной воды), а забор воздуха для охлаждения моторного отделения осуществлялся из боевого отделения вентилятором.
В состав механической трансмиссии входили: главный фрикцион сухого трения (сталь по ферродо); трехходовая, четырехступенчатая коробка передач; главная передача; два бортовых фрикциона с ленточными тормозами плавающего типа; два одноступенчатых бортовых редуктора; главный и бортовые карданные валы. Главный фрикцион (сцепление), коробка передач (за исключением ступиц вала коробки) и шарниры карданных валов были заимствованы у ГАЗ-51.
Маневрирование К-73 на плаву механик- водитель производил с помощью штурвала. При этом через привод осуществлялось горизонтальное отклонение трехлопастного гребного винта, который устанавливался на внешней поворотной части валопровода, смонтированного на задней стенке корпуса машины. Отклонение валопровода с винтом обеспечивало рабочий угол поворота машины 24°. При движении по суше внешняя часть валопровода с винтом убирались в специальную нишу, размещенную слева (по ходу движения) в задней стенке корпуса.
Подвеска машины была индивидуальной, торсионной, с гидравлическими амортизаторами на ее последних узлах. Гидравлические амортизаторы имели такую же конструкцию, как и амортизаторы легкового автомобиля ЗИС-110. В состав гусеничного движителя входили шесть однодисковых опорных катков с наружной амортизацией, два направляющих колеса, два литых ведущих колеса кормового расположения и две мелкозвенчатые гусеницы с цевочным зацеплением. Среднее удельное давление на грунт составляло 0,475 кг/см^2 .
К-73 могла преодолевать вертикальную стенку высотой 0,54 м и ров шириной 1,4 м. Максимальные углы подъема и спуска составляли 28°.
Экипаж К-73 состоял из трех человек. Рабочее место механика-водителя размещалось справа от пушки, за ним находилось рабочее место заряжающего, слева от пушки – командира машины (он же наводчик). Боевое отделение сверху закрывалось съемным брезентовым тентом. Наблюдение за местностью механик-водитель осуществлял через смотровой блок в лобовом листе корпуса и смотровую щель в правом борту корпуса машины. В боевой обстановке командир наблюдал за местностью через смотровые щели в лобовом и бортовом листах корпуса.
Основным оружием К-73 являлась 57-мм пушка 4-51, оснащенная эффективным щелевым дульным тормозом для уменьшения отдачи, что было особенно важно при стрельбе с воды. Пушка устанавливалась в специальной сварной раме, приваренной к бортам корпуса. По условиям компоновки пушка была смещена влево на 100 мм относительно продольной оси машины. Высота линии огня составляла 1160 мм. Вспомогательным оружием являлся спаренный с пушкой 7,62-мм пулемет СГ-43. Кроме того, в комплект машины входили 7,62-мм пистолет-пулемет

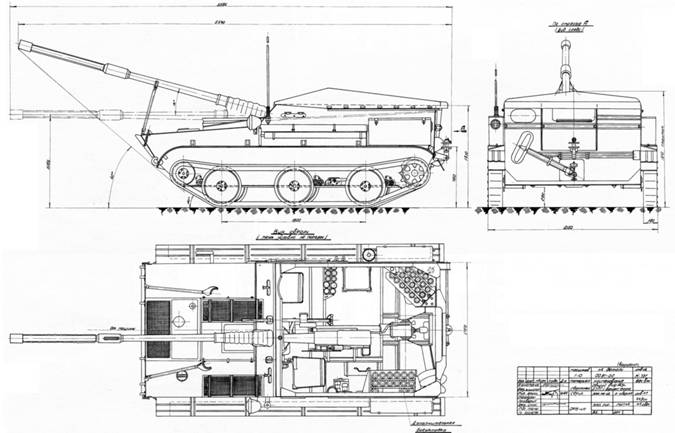

Общий вид самоходной установки АСУ-57ПТ (проект).

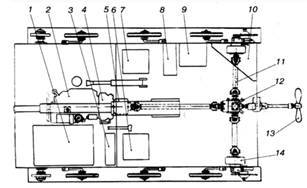

Размещение основных агрегатов АСУ-57П.
1 – бензобак; 2 – двигатель; 3 – радиостанция; 4 – главный фрикцион; 5 – коробка передач; 6 – сиденье командира; 7 – сиденье механика-водителя; 8 – передняя боеукладка; 9 – сиденье заряжающего; 10 – задняя боеукладка; 11 – боковой карданный вал; 12 – главная передача; 13 – винт; 14 – бортовой фрикцион.
Боекомплект к пушке состоял из 30 выстрелов с бронебойно-подкалиберными, бронебойными и осколочными снарядами, боекомплект к пулемету – из 400 патронов, к пистолету-пулемету – 315 патронов, к сигнальному пистолету – восьми сигнальных патронов. В двух укладах размещались восемь ручных гранат.
К-73 (АСУ-57П) была приспособлена для десантирования парашютным способом на платформе отдельно от экипажа и посадочным способом планером Як-14.
Для связи использовались радиостанция 10-РТ-12 и танковое переговорное устройство ТПУ-47.
Электрооборудование было выполнено по однопроводной схеме. Напряжение бортовой сети – 12 В. В качестве источников электроэнергии использовались две аккумуляторные батареи ЗСТЭ-100 и генератор ГТ-1500.
Для тушения пожара в машине имелся углекислотный огнетушитель ОУ-2.
Внешняя связь осуществлялась с помощью радиостанции 10РТ[1].
В соответствии приказом военного министра СССР от 11 февраля 1950 г. на НИИБТ Полигоне с 1 апреля по 5 июня 1950 г. состоялись полигонные испытания опытного образца авиадесантной установки АСУ-57П. Комиссию по испытаниям возглавлял генерал-майор инженерно-танковой службы Н.Н. Алымов (зам. председателя комиссии – генерал-майор танковых войск Б.Д. Супян). Инженерный комитет представлял инженер-полковник А.Ф. Кравцев.

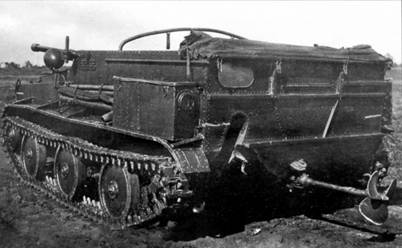

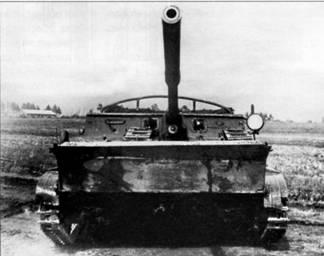

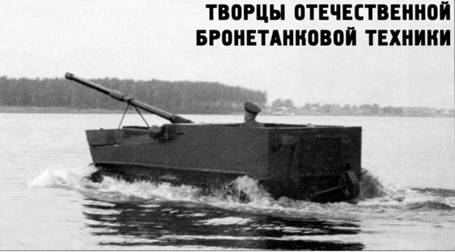

Первый образец самоходной установки К-73 (АСУ-57П) на испытаниях 1950 г.
Общий вид самоходной установки АСУ-57ПТ с 85-мм пушкой на буксире (проект).
Испытания опытного образца АСУ-57П проводились по программе, утвержденной начальником ГБТУ СА. Целью испытаний являлось:
