калибр, мм 128; 75
боекомплект, выстр 68; 100
Пулеметы, количество, марка 1xMG.42
калибр, мм 7,92
Боекомплект, патронов 1000
Броневая защита, мм/угол наклона, град
Лоб корпуса 200/52:200/35
Борт корпуса 185/0; 105/0
Корма 160/38; 160/30
Крыша 105; 55; 50
Днище 105; 55
Лоб башни 210
Борт башни 210/30
Крыша башни 65
Подвижность
Максимальная скорость по шоссе, км/ч 20
Запас хода по шоссе, км 186
Силовая установка
Двигатель, марка, тип DB-603 А2, авиационный,
Максимальная мощность, л.с 1750
Средства связи
Радиостанция, марка, тип 10 WSc/UKWE, УКВ
Дальность связи (телефоном/телеграфом), км 2-3/3-4
Специальное оборудование
Система ППО, тип Ручная
число баллонов (огнетушителей) 2
Оборудование для подводного вождения Комплект ОПВТ
Глубина преодолеваемой водной преграды, м 8
Продолжительность пребывания экипажа под водой, мин До 45
Значительная масса танка «Мышь» создавала серьезные трудности при преодолении водных преград, учитывая низкую вероятность наличия мостов, способных выдержать эту машину (и тем более их сохранность в условиях войны). Поэтому в его конструкцию изначально заложили возможность подводного вождения: обеспечивалось преодоление по дну водных преград глубиной до 8 м с продолжительностью пребывания под водой до 45 мин.
Для обеспечения герметичности танка при движении на глубине до 10 м все отверстия, заслонки, стыки и лючки имели прокладки, способные выдержать давление воды до 1 кгс/см^2 . Герметичность стыка между качающейся маской спаренных пушек и башней достигалась за счет дополнительной затяжки семи болтов крепления бронировки и резиновой прокладкой, устанавливавшейся по периметру ее внутренней стороны. При отворачивании болтов бронировка маски за счет двух цилиндрических пружин, одетых на стволы пушек между люльками и маской, возвращалась в исходное положение.
Герметичность стыка корпуса и башни танка обеспечивалась оригинальной конструкцией опоры башни. Вместо традиционной шариковой опоры применялись две системы тележек. Три вертикальные тележки служили для опоры башни на горизонтальную беговую дорожку, а шесть горизонтальных – для центровки башни в горизонтальной плоскости. При преодолении водной преграды башня танка при помощи червячных приводов, поднимавших вертикальные тележки, опускалась на погон и за счет своей большой массы плотно прижимала установленную по периметру погона резиновую прокладку, чем и достигалась достаточная герметичность стыка.
Металлическая воздухопитающая труба, предназначавшаяся для обеспечения работы силовой установки под водой, монтировалась на люк механика-водителя и крепилась стальными растяжками. Дополнительная труба, дающая возможность эвакуации экипажа, располагалась на башне. Составная конструкция воздухопитающих труб позволяла преодолевать водные преграды различной глубины. Отработанные выхлопные газы через установленные на выхлопных трубах обратные клапаны выбрасывались в воду.
Для преодоления глубокого брода была предусмотрена возможность передачи

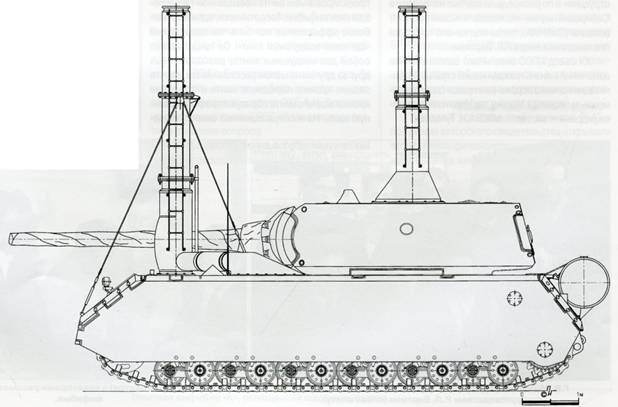

Оборудование для подводного вождения танка.
По мнению отечественных танкостроителей, ряд принципиальных недостатков (основным из них являлась недостаточная огневая мощь при значительных габаритах и массе) не позволял расчитывать на сколько-нибудь эффективное применение танка Тур 205 на поле боя. Тем не менее, эта машина представляла интерес как первый практический опыт создания сверхтяжелого танка с предельно допустимыми уровнями броневой защиты и огневой мощи. В его конструкции немцы применили интересные технические решения, которые даже рекомендовались к использованию в отечественном танкостроении.
Несомненный интерес представляло конструктивное решение соединения броневых деталей большой толщины и габаритов, а также исполнение отдельных агрегатов для обеспечения надежности работы систем и танка в целом, компактности узлов в целях сокращения массы и габаритов.
Отмечалось, что компактность системы охлаждения двигателя и трансмиссии была достигнута путем применения высоконапорных двухступенчатых вентиляторов и жидкостного высокотемпературного охлаждения выхлопных коллекторов, что позволило повысить надежность двигателя.
В системах, обслуживавших двигатель, использовались система качественного регулирования рабочей смеси, учитывавшая барометрическое давление и температурные условия, пароотделитель и воздухоотделитель топливной системы.
В трансмиссии танка заслуживающим внимание признали конструктивное исполнение электромоторов и электрогенераторов. Применение промежуточного редуктора между валом тягового двигателя и бортовой передачей позволило снизить напряженность работы электрических машин, уменьшить их массу и габариты. Особое внимание немецкие конструкторы уделили обеспечению надежности агрегатов трансмиссии при одновременном обеспечении их компактности.
В целом же конструктивная идеология, реализованная в германском сверхтяжелом танке «Мышь», учитывая боевой опыт Великой Отечественной войны, была оценена как неприемлемая и ведущая в тупик.
Боевые действия на завершающем этапе войны характеризовались глубокими рейдами танковых соединений, их форсированными перебросками (до 300 км), вызванными тактической необходимостью, а также ожесточенными уличными боями с массовым применением противотанковых кумулятивных средств ближнего боя (фаустпатронов). В этих условиях советские тяжелые танки, действуя совместно со средними Т-34 (не лимитируя последних по скорости передвижения), выдвигались вперед и успешно решали весь спектр возложенных на них задач при прорыве обороны.
