Wunderwaffe ДЛЯ Панцерваффе

И. В. Павлов, М. В. Павлов

Окончание. Начало см. в «ТиВ» №7,8,10/2012 г.

Описание конструкции танка «Мышь»

Компоновка

Сверхтяжелый танк «Мышь» являлся боевой гусеничной машиной с мощным артиллерийским вооружением. В состав экипажа входили шесть человек – командир танка, командир орудий, два заряжающих, водитель и радист.

Корпус

машины был разделен поперечными перегородками на четыре отделения: управления, моторное, боевое и трансмиссионное. Отделение управления располагалось в носовой части корпуса. В нем размещались сиденья водителя (слева) и радиста (справа), приводы управления, контрольные и измерительные приборы, коммутационная аппаратура, радиостанция и баллоны огнетушителей. Впереди сиденья радиста, в днище корпуса, имелся люк для аварийного выхода из танка. В нишах бортов устанавливались два топливных бака общей емкостью 1560 л. В крыше корпуса над сиденьями водителя и радиста находился люк, закрывающийся броневой крышкой, а также смотровой прибор водителя (слева) и перископический прибор кругового вращения радиста (справа).

Непосредственно за отделением управления располагалось моторное отделение, в котором размещались двигатель (в центральном колодце), водяные и масляные радиаторы системы охлаждения двигателя (в нишах бортов), выхлопные коллекторы и масляный бак.

За моторным отделением в средней части корпуса танка находилось боевое отделение. В нем располагалась большая часть боекомплекта, а также агрегат для подзарядки аккумуляторных батарей и питания электромотора поворота башни. В центральном колодце, под полом боевого отделения, монтировались одноступенчатый редуктор и блок главных и вспомогательных генераторов. Вращение от двигателя, расположенного в моторном отделении, передавалось на генератор через одноступенчатый редуктор.

Над боевым отделением корпуса на роликовых опорах устанавливалась вращающаяся башня с вооружением. В ней находились сиденья командира танка, командира орудий и заряжающих, спаренная установка пушек и отдельно расположенный пулемет, приборы наблюдения и прицеливания, механизмы поворота башни с электромеханическим и ручным приводами, остальная часть боекомплекта. В крыше башни имелись два люка-лаза, закрывавшихся броневыми крышками.

В трансмиссионном отделении(в кормовой части корпуса танка) были установлены тяговые электромоторы, промежуточные редукторы, тормоза и бортовые редукторы.

Общий вид моторного отделения. Видна установка карбюраторного двигателя, водяного радиатора, масляных радиаторов, радиатора для охлаждения правого выхлопного патрубка, вентиляторов, правого топливного бака и воздухофильтра. На фото справа: размещение генераторов в боевом и моторном отделениях.

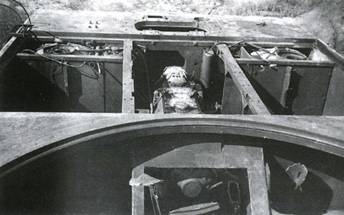

Отделение управления (виден люк механика-водителя), моторное отделение (правый и левый топливные баки, двигатель); башня и ряд агрегатов демонтированы.

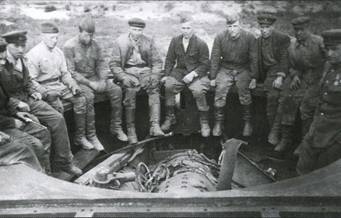

Личный

состав подразделения, проводившего эвакуацию танков, на корпусе Тур 205/1 с демонтированной нагрузочной башней. Данное фото дает представление о размере диаметра погона башни.

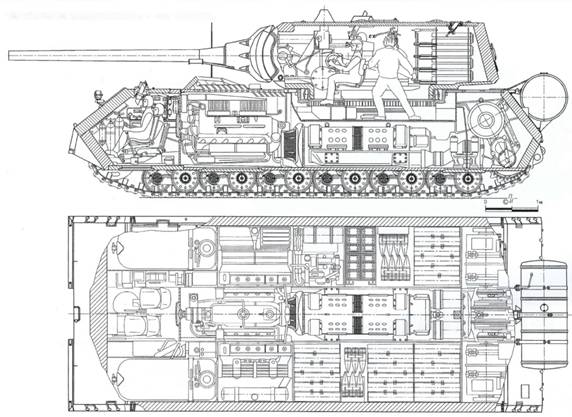

Компоновка сверхтяжелого танка «Мышь».

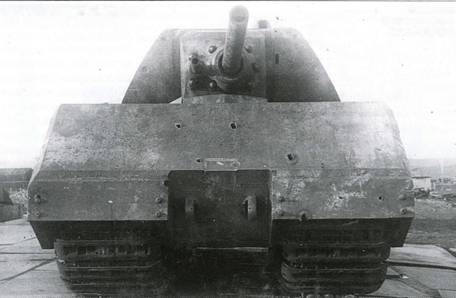

Вооружение

Вооружение танка состояло из 128-мм танковой пушки образца 1944 г. модели KwK.44 (РаК.44), спаренной с ней 75-мм танковой пушки KwK.40 и отдельно расположенного пулемета MG.42 калибра 7,92 мм.

В башне танка спаренная установка монтировалась на специальном станке. Бронировка качающейся части маски спаренных пушек-литая, крепление к общей люльке пушек производилось с помощью семи болтов. Размещение двух танковых пушек в общей маске преследовало цель повысить огневую мощь танка и расширить диапазон поражаемых целей. Конструкция установки позволяла использовать отдельно каждую пушку в зависимости от боевой обстановки, но не давала возможности вести прицельную стрельбу залпом.

128-мм нарезная танковая пушка KwK.44 была самой мощной среди танкового артиллерийского вооружения Германии. Длина нарезной части ствола пушки составляла 50 калибров, полная длина ствола – 55 калибров. Пушка имела клиновой горизонтальный затвор, открывавшийся вручную вправо. Противооткатные устройства располагались сверху по бокам ствола. Производство выстрела осуществлялось с помощью электрического спускового устройства.

Боекомплект пушки KwK.40 состоял из 61 выстрела раздельно-гильзового заряжания (25 выстрелов размещались в башне, 36 – в корпусе танка). Применялись два типа снарядов – бронебойно-трассирующие и осколочно-фугасные.

75-мм пушка KwK.40 устанавливалась в общей маске со 128-мм пушкой справа от нее. Основные отличия этой пушки от существовавших артсистем заключались в увеличении до 36,6 калибров длины ствола и нижнем размещении тормоза отката, обусловленном компоновкой башни. KwK.40 имела вертикальный клиновой затвор, открывавшийся автоматически. Спусковое устройство – электромеханическое. Боекомплект к пушке состоял из 200 унитарных выстрелов с бронебойными и осколочно-фугасными снарядами (50 выстрелов укладывались в башне, 150 – в корпусе танка).

Наведение пушек на цель производил командир орудий при помощи оптического перископического прицела типа TWZF, устанавливавшегося слева от 128-мм пушки. Головка прицела располагалась в неподвижном бронированном колпаке, выступавшем над крышей башни. Соединение прицела с левой цапфой 128-мм пушки осуществлялось при помощи тяги параллелограмного механизма. Углы наведения по вертикали составляли от -7° до +23°. Для наведения спаренной установки по горизонту служил электромеханический механизм поворота башни.

Командир танка определял дистанцию до цели с помощью горизонтального стереоскопического дальномера с базой 1,2 м, монтировавшегося в крыше башни. Кроме того, для наблюдения за полем боя у командира имелся наблюдательный перископический прибор.

По мнению советских специалистов, несмотря на традиционно хорошие качества немецких приборов прицеливания и наблюдения, огневая мощь сверхтяжелого танка «Мышь» была явно недостаточной для машины такого класса.

Боеукладка для 128-мм выстрелов.
