И все же «заключение» хочется сформулировать в виде вопроса. Почему не внедряется то, что наш ВПК сделал лучше других, то, что сегодня является недостижимым за рубежом, апробировано и прошло испытания? Или мы ждем, когда нас и здесь обгонят, а потом будем закупать как «ноу-хау»?
Редакция выражает глубокую признательность А. Хлопотову за помощь, оказанную при подготовке статьи.
Танк

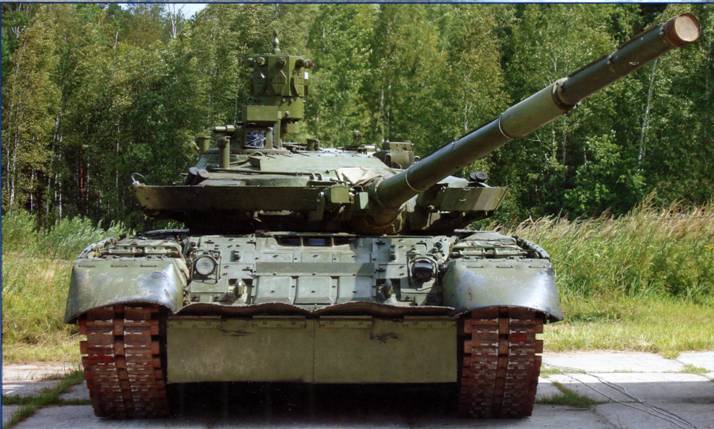

Танк «Объект 219АМ2».
Противорадиационная защита: вчера, сегодня, завтра
И. В. Балашов, А. М. Малофеев, М. В. Чистяков, Н.Н. Хазов
Иллюстрации предоставлены ОАО «НИИ Стали».
Появление ядерного оружия, его дальнейшее совершенствование как в части самих боеприпасов, так и в сфере средств доставки, привело современное мировое сообщество на грань межгосударственного ядерного противостояния. В военных доктринах ряда государств, например, США, прямо указывается на возможность применения ядерного оружия в «ограниченной ядерной войне». Эта угроза становится еще более реальной с появлением нового вида ядерного оружия – гамма-бомбы (или «чистой бомбы»). Ее отличительная характеристика – поражение живой силы противника при неактивации местности, на которой оно используется. Поэтому создание адекватных средств защиты остается актуальным, несмотря на снижение вероятности возникновения глобальных войн.
Основными поражающими факторами ядерного оружия и любых других источников ионизирующих излучений являются проникающая радиация мгновенного гамма-нейтронного излучения и гамма-излучения, возникающего в результате радиоактивного заражения местности. СССР одним из первых в мире начал разработку противоатомной защиты военнослужащих и сухопутной военной техники. Уже в конце 1950-х гг. в НИИ Стали было сформировано специальное подразделение для исследования перспективных направлений в области защиты, в том числе и противорадиационной.
Моделирующая установка с нейтронным генератором в ОАО «НИИ Стали» позволяет проводить исследования защитных характеристик материалов.
Принцип суперпозиции.
Схема проведения эксперимента на открытой местности.
НИИ Стали начал широкий поиск и разработку эффективных материалов для противорадиационной защиты. Исследования проводились совместно с институтами и предприятиями Минхимпрома и АН СССР в рамках НИР и ОКР.
Учитывая критерий «стоимость-эффективность», из широкого спектра противорадиационных материалов были выбраны
В рамках второго направления исследований специалисты разрабатывали расчетные методы и методики измерений защитных характеристик как создаваемых материалов, так и самих танков. Эти работы требовали колоссальных расчетов, поэтому институту специально выделили самые мощные на тот период ЭВМ. Для выполнения расчетных задач в НИИ Стали установили импортную графическую станцию НР-9000. В Советском Союзе в конце 1970-х гг. были всего две-три такие станции.
В основу расчетных исследований был положен принцип суперпозиции, в соответствии с которым доза D в каждой расчетной биоточке определялась как совокупность доз излучения, проходящего через i-тый элемент конструкции машины (D) и попадающего в расчетную точку.
Уровень защиты численно определялся величиной кратности ослабления дозы К, представляющей собой отношение доз на открытой местности (Do ) и в машине (Dм), т.е. К= Do/ Dм.
Величина дозы, приходящей в расчетную точку от рассматриваемого i-того элемента защиты, определялась интегрированием излучения по внутренней поверхности элемента защиты, обращенной к расчетной точке.
С целью расчета противорадиационных характеристик плоских элементов был разработан комплекс программ РОЗПРИЗ-ОБРАЗ решения интегро-дифференциального уравнения переноса нейтронов и гамма-излучения в одномерной геометрии и многогрупповом приближении по энергии с использованием оцененных ядерно-физических данных элементов, применяемых в защитных материалах. По этой программе расчетным путем оценивались противорадиационные характеристики плоских гетерогенных преград, а также проводились оптимизационные исследования различных материалов.
Используя полученные данные, специалисты НИИ Стали начали работы по созданию конструкции защиты. В этом направлении совместно с конструкторами заводов, выпускающих объекты БД разрабатывались конкретные системы для противорадиационной защиты и привязка их к боевым машинам – танкам, БМП, инженерной технике.
Уже через год был создан высокоэффективный противорадиационный материал ПОВ на основе смеси полиэтилена и полиизобутилена с добавками соединений бора и свинца. Из него изготовили детали защиты и оборудовали этой защитой несколько танков Т-55А. Комплект деталей состоял из пластин различной толщины и конфигурации, которые крепились на броню как внутри (подбой), так и снаружи (надбой). Это была первая в мире противоатомная защита для танков.
В связи с тем что стоимость борных соединений, используемых в этих материалах, была весьма высока и существенно повышала стоимость противорадиационных материалов, разработали специальные слоистые материалы, в которых борное вещество располагалось в тонкой прослойке, что обеспечивало его наиболее рациональное использование. Это позволило уменьшить расход бора приблизительно вдвое и во столько же раз снизить стоимость материала при сохранении его защитных характеристик. Такие материалы установили на серийных танках Т-72Б и Т-80. Дальнейшие работы были направлены на совершенствование программного обеспечения расчетов, поиски новых композиционных материалов, обладающих комплексом свойств, например – как противорадиационными, так и противоснарядными.
