В 1964 г. радиолокационный узел средней производительности «Межа» был представлен на государственные испытания. С того же года часть серийных комплексов, выпускавшихся Балахнинским заводом (точнее — около 10–15 % комплексов), выполнялась для использования в составе узла «Межа». Официально модернизированный комплекс (1РЛ118М) был принят на вооружение в 1965 г. и серийно выпускался Балахнинским заводом до 1966 г. по документации ЯРТИ (главный конструктор — В.Н. Скосырев).
Радиолокационные узлы «Межа» использовались в различных районах страны, подвергались неоднократной модернизации.
В 1964–1965 гг. ВНИИ-244 разработали стационарный вариант РЛК «Алтай» на базе модификации 1РЛ118М. Стационарный вариант был принят на вооружение в 1965 г. (индекс 1РЛ118МС)
С 1962 г. под руководством В.Н. Могилевкиной и С.Я, Сосульникова (ЯРТИ) велась работа по сопряжению РЛК «Алтай» и РЛС «Памир» с аппаратурой запросчика опознавания «Кремний-2», ставшего впоследствии основной системой опознавания в войсках.
Выше уже указывалось, что ТТТ на РЛК «Алтай» включали требования целеуказания зенитным ракетным войскам. Именно в этом качестве П-80 («Алтай») ввели в состав зенитной ракетной системы большой дальности С-200. Ветеран войск ПВО полковник М.Л. Бородулин вспоминал: «Промышленностью были созданы так называемые «временные средства целеуказания» огневому комплексу С-200. Они состояли из нового радиолокационного комплекса П-80 («Алтай») в составе двух дальномеров и двух высотомеров ПРВ-11, сопряженных с пунктом боевого управления ПБУ-200, созданным на основе пункта боевого управления существовавшей автоматизированной системы управления группировкой С-75 (АСУРК-1). «Временные средства целеуказания» не могли обеспечить полное использование боевых возможностей С-200. Но на то время этс были лучшие средства, которые должны были обеспечивать целеуказание системе С-200 в войсках до поступления автоматизированны> систем управления зенитными ракетными комплексами».

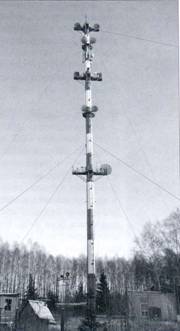

Радиомачта антенного полигона.
Настройка антенны, установленной на башне, с использованием радиомачты антенного полигона.
Опыт эксплуатации РЛК «Алтай» в составе системы С-200 показал, что верхняя граница обнаружения малоразмерных целей недостаточна. Возникла также необходимость создания унифицированного комплекса, способного сопрягаться со всеми существующими автоматизированными системами управления. В 1964 г. ОКБ Балахнинского электромеханического завода начало ОКР «Кабина-64» по модернизации отдельных систем РЛК «Алтай» (начальником ОКБ в это время стал Ю.С. Коллегаев). Главным конструктором ОКР «Кабина-64» был А.В, Савровский. Работы велись совместно со специалистами НИИ-244 (ЯРТИ; использовались, в частности, результаты НИР «Зона», проведенной под руководством С.А. Смирнова). Новую модификацию приняли на вооружение в 1966 г. под обозначением П-80А (индекс 1РЛ118МЗ). Для 1РЛ118МЗ был разработан и введен в его состав в виде отдельного прицепа мобильный командный пункт. В командном пункте размещались четыре рабочих места штурманов наведения с трехмерными индикаторами и аппаратурой связи, два рабочих места операторов-дальнометристов, планшет тактической обстановки с планшетистами, узел связи, рабочее место командира с индикатором кругового обзора «Стрела» и различной аппаратурой связи. В 1966–1968 гг. под руководством B.C. Кулышева состоялись обширные полигонные испытания комплекса 1РЛ118МЗ.
За счет доработки антенной системы увеличили дальность и потолок обнаружения воздушных целей. Последнее было достигнуто за счет введения в тракт приемных устройств полестированной лампы бегущей волны с высокой чувствительностью (изготовитель — НИИ «Исток»).
В комплексе П-80А были введены режимы работы НЛЦ (т. е. работы по низколетящим целям) и ВЛЦ (по высоколетящим целям). Усовершенствовали конструкции прицепов, улучшили эксплуатационные характеристики.
Если
Проводились работы по сопряжению РЛК с наземными запросчиками. Наземный радиозапросчик «Тантал» изготовления Муромского радиозавода заменили на радиозапросчик «Квант» разработки Новосибирского НИИ-208, с дистанционным переключением кодов (для систем опознавания «Кремний-2» и «Кремний-2М»).
РЛК П-80А (1РЛ118МЗ) предназначался как для автономной работы, так и для работы в составе автоматизированных систем «Воздух- 1П», «Воздух-1M», АСУРК-1М, «Луч-1», а также в стационарных системах управления С-25 и С-100. Комплекс П-80А выпускался в Правдинске крупной серией в течение 1966–1972 гг.
В 1967 г. был создан вариант размещения РЛК 1РЛ118МЗ в системе «Линия». В ноябре 1966-го — апреле 1967 г. комплекс 1РЛ118МЗ прошел ходовые испытания, успешно преодолев 3000 км по степям Астраханской области и сохранив работоспособность. От заводского ОКБ в испытаниях участвовали конструкторы Д.А. Попова (Балькина) и P.P. Ефимычева.
Следующая модернизация, осуществленная в рамках опытно-конструкторской работы по теме «Кабина-66», привела в начале 1970-х гг. к созданию фактически нового комплекса — 5Н87, достойного отдельного описания. В этом комплексе впервые в мире реализовали автокомпенсаторы для защиты от активных помех.
РЛК П-80 («Алтай») несли службу по всей территории Советского Союза в боевом режиме и часто — в тяжелых ветровых и атмосферных условиях. Еще 20 апреля 1962 г, Комиссией Президиума Совета Министров СССР по военно-промышленным вопросам было принято решение об упорядочении проектных и опытных работ по созданию радиопрозрачных укрытий для наземных радиолокационных станций. Для РЛК «Алтай» НИИ-244 (ЯРТИ) совместно с НИИ резиновой промышленности, 31-м Центральным проектным институтом специального строительства МО СССР, проектно-конструкторским бюро № 12 (впоследствии — «Проектмонтажавтоматика») и проектным институтом «Промстальконструкция» разработал радиопрозрачное укрытие «Шалаш-А», принятое в 1969 г. к производству под обозначением 5У91 и выпущенное ограниченной партией Балахнинским электромеханическим заводом.
Укрытие предназначалось для предохранения антенно-поворотных устройств от воздействия ветровых нагрузок, атмосферных осадков, песчаных бурь, а также для визуальной маскировки кабин. Оно представляло собой мягкую воздухонепроницаемую оболочку из прорезиненной капроновой ткани. В рабочем положении оболочка заполнялась воздухом при небольшом избыточном давлении и имела вид полусферы диаметром 26 м. Оболочка крепилась к специальному опорному сооружению и могла устанавливаться непосредственно на грунте или на металлической эстакаде. Для поддержания избыточного давления воздуха внутри оболочки в требуемых пределах в составе изделия имелись устройства воздухоподдува и автоматики.
Дорабатывались и режимы функционирования РЛК в различных условиях, в том числе — в случае боевого применения. Так, ОКР «Коммутатор-80» по защите РЛС от противорадиолокационных ракет показала, что выключение излучения антенн на 1–2 оборота позволяло «запутать» ракету, Испытание этого режима на комплексах «Алтай», развернутых на полигоне Капустин Яр, в Камышине и Александрове Гай, прошли успешно и показали возможность борьбы как с постановщиками помех, так и с высокоточным оружием.
Успешное преодоление больших трудностей при освоении «Алтая» привело к тому, что Правдинский завод стал ведущим в стране по разработке и изготовлению РЛК боевого режима. Комплексы боевого режима 5Н87, 64Ж6, 22Ж6М, 88Н6 являются одними из лучших в стране, и их можно назвать детьми «Алтая». Создание и запуск в производство каждого комплекса, также как и «Алтая», имеет свою, довольно сложную судьбу, но в конечном итоге не такую драматичную, как судьба «Памира» и «Машука». Но это уже другие истории.
