| Таблица бронепробиваемости фугасным (морским, полубронебойным) снарядом для 152-мм гаубиц М-10 и Д-1 | ||
| Дальность, м | Толщина пробиваемой брони, мм | |
| при угле встречи 90' | при угле встречи 60' | |
| 100 | 90 | 73 |
| 500 | 87 | 71 |
| 1000 | 82 | 67 |
| 1500 | 78 | 64 |
| 2000 | 74 | 60 |
| 2500 | 70 | 57 |
| 3000 | 68 | 55 |
| 4000 | 61 | 50 |
| 5000 | 55 | 45 |
| Толщина
|
| Предельный технический режим ведения огня на полном заряде для 152-мм гаубиц М-10 и Д-1 | ||||||||||
| Продолжительность стрельбы | Минуты | Часы | ||||||||
| 1 | 3 | 5 | 10 | 15 | 30 | 1 | 2 | 3 | 6 | |
| Число выстрелов | 5 | 12 | 18 | 25 | 30 | 45 | 70 | 120 | 170 | 260 |
После введения нового метательного заряда 4Ж13 в конце 1950-х гг. для осколочно-фугасньх гранат и кумулятивного снаряда БП-540 с однокомпонентным зарядом 4Ж5 развитие боеприпасов для Д-1 практически завершилось. Из новых 152-мм снарядов повышенного могущества с орудием применялся лишь осколочно-фугасный ЗОФ9 в составе выстрела ЗВОФ13 с зарядом 4Ж13 и теми же характеристиками по дальности, что и у гранаты ОФ-530 Следует отметить задействование для заряда 4Ж13 пламегасителей, доокисляющих пороховые газы (о чем свидетельствует увеличение начальной скорости при их использовании). У ряда других орудий Великой Отечественной войны пламегасители были инертного типа, которые понижали температуру воспламенения пороховых газов и не влияли на баллистические свойства, но давали повышенную дымность и сильно загрязняли канал ствола.
В завершение кратко остановимся на боевом пути 152-мм гаубиц Д-1 в Советской Армии. Они были в составе частей, подавлявших инспирированный "демократическими" западными странами антисоветский мятеж в Венгрии в 1956 г. Пришлось из них пострелять во время пограничного конфликта с Китайской Народной Республикой на Даманском в марте 1969 г. Советские артиллеристы 378-го артиллерийского полка 135-й мотострелковой дивизии 15 марта огнем из этих орудий как минимум сожгли одну и подбили вторую САУ ИСУ-122 Народно-освободительной армии Китая (НОАК), а также вывели из строя неустановленное количество живой силы сопредельного государева (как солдат НОАК, так и находившихся в зоне боевых действий хунвэйбинов). После прекращения огня гаубицам Д-1 выпала скорбная участь: на станинах их лафетов (вращающиеся части с орудий не снимались) гробы с погибшими пограничникам провожали в последний путь на местное кладбище.
Гаубицы Д-1 были в соединениях 40-й армии в Афганистане. После ухода советского "ограниченного контингента" некоторое количество орудий этого типа бьло оставлено правительственным войскам этой страны.
Автор выражает свою благодарность И. Сливе, сотрудникам ВИМАИВиВС Е В. Сидоровой и Л. Г. Минасяну.
1. 152-мм гаубица обр I938 г. (М-10). Памятка командиру взвода и командиру орудия.
– М.: Воениздат НКО СССР. 1942.
2. Таблицы стрельбы 152-ми гаубицы обр. 1938 г. № 155 и 155/150Д.
– М.: Воениздат НКО СССР, 1942.
3. 152-мм гаубица обр. (943 г. Руководство службы.
– М.: Воениздат МВС СССР. 1949.
4. Таблицы стрельбы 152-мм гаубицы обр. 1943 г. (Д-1) и 152-мм гаубицы обр. 1938 г. №155.
– М.: Воениздат МВС СССР 1949.
5. ЦАЛЮРФ.Ф.81.0П. 12038, л №203, с. 121-123,
6. Морозов В. Даманский-1969 // Техника и вооружение.
– 2015, Nil.
7. И. Павлов, М. Павлов. Ночкой кошмар Гудериана // Техника и вооружение.
– 2015, №5.
8 Архивные документы с сайта rkka.ru.
Семен Федосеев
Живой мир Тульского музея оружия

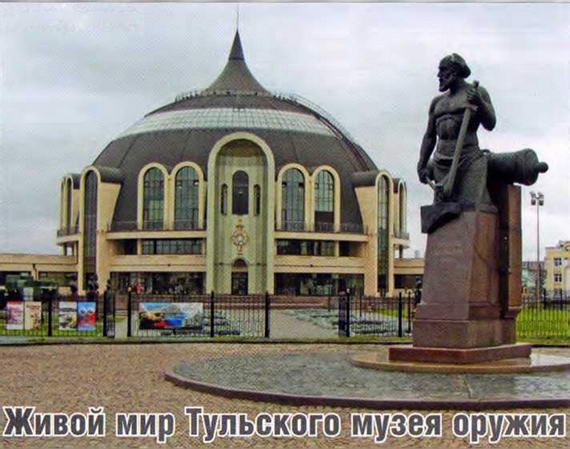

Символичное соседство: Тульский государственный музей оружия и памятник Никите Демидову. Памятник установлен рядом с родовой усыпальницей Демидовых.
"Принимая во внимание громадное историческое значение тульских оружейных заводов Республики, предписать в самой категорической форме собрать историческое оружейное имущество, находящееся на заводах, и организовать советский оружейный музей при Первых Государственных оружейных заводах. Ответственность за хранение этого редкого имущества, имеющегося по большей части в одном экземпляре, возложить на Правление заводов", - так было записано в протоколе Центрального правления артиллерийских заводов от 5 января 1920 г. Речь шла об уникальной коллекции оружия, собранной к тому времени на Первых оружейных заводах РСФСР (так именовались производства Тульского оружейного завода). Уже тогда эта коллекция относилась к числу старейших и наиболее богатых.
Начало ее собиранию было положено вскоре после основания завода. Уже во второй четверти XVIII в. началось собирание "старинных пушек и фузей" старого оружия в цейхгаузы на хранение. Сохранялось старое оружие и в Туле. Но до возникновения заводского музея прошло еще около ста лет.
В начале 1870-х гг. командир Тульского оружейного завода генерал-майор В.В. фон Нотбек поставил перед Главным артиллерийским управлением вопрос о формировании музея как самостоятельного подразделения завода. Он был открыт 30 августа 1873 г. в одной из комнат правления завода, его экспозиция включала 165 экспонатов. В тот период музей осуществлял обобщение опыта и подготовку специалистов-оружейников.

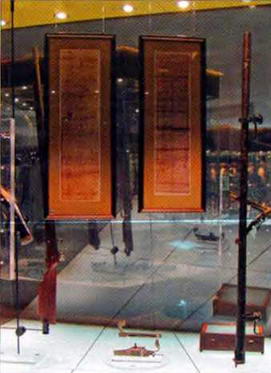

Копия грамоты "с прочетом" царя Алексея Михайловича тульскому воеводе Вельяминову от 1672 г. и образцы изделий оружейников XVII в.
– фитильные замки, ружейные стволы, пистоли.

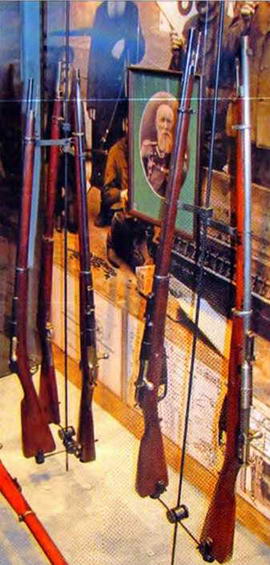

Опытные винтовки 1886-1890 гг.
– этапы создания знаменитой русской "трехлинейки" - 3-лин винтовки обр.1891 г.
В тяжелых условиях Гражданской войны тульские оружейники поставили вопрос о сохранении коллекции музея. Поддержкой служил декрет Совнаркома РСФСР "О регистрации, приеме на учет и охранении памятников искусства и старины, находящихся во владении частных лиц, обществ и учреждений" от 5 октября 1918 г., требовавший "...взять на учет... собрания предметов искусства и старины, а также отдельные предметы, имеющие большое научное, историческое или художественное значение". Ну а оружие всегда имеет и научное, и историческое, и художественное значение. В 1924 г. заводской музей стал доступен для посещения "организованными группами". В 1929 г. издан путеводитель по "Музею 1-х ТОЗ".
Музей оставался заводским долгие годы, хотя интерес к его коллекции выходил далеко за пределы завода. Доступ групп посетителей на территорию оборонного предприятия был, понятно, связан с большими организационными трудностями. В 1959 г. музею выделили помещение в центре города, но тесноватое. В 1972 г. на баланс оружейного завода передали здание бывшего Богоявленского собора на территории Тульского кремля, которое в 1985-м и предоставили музею. Официально Тульский музей оружия в этом здании открыли 18 мая 1989 г.
