В 1966 г. на Златоустовской швейной фабрике по документации ОПФБ приступили к пошиву оболочки укрытия из синтетической армированной пленки для поставки головному изготовителю сооружения - Ждановскому заводу металлических конструкций, который выпускал каркас остова и входа из алюминиевого сплава. В этом же году были готовы опытные образцы, которые прошли войсковые испытания, а в 1967 г. сооружение под обозначением ЛКС-2 приняли на снабжение. В войсках оно находилось вплоть до 1986 г.
Сборно-разборное сооружение ЛКС-2 предназначалось для обеспечения боевой работы и защиты командиров и основного состава штабов частей и подразделений на позициях и в районах расположения при ведении маневренных боевых действий.
Сооружение состояло из основного помещения и входа каркасной тканевой конструкции. Каркас остова основного помещения имел опорные, усиленные и торцевые кольца, а также

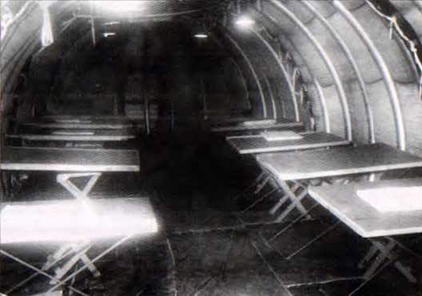

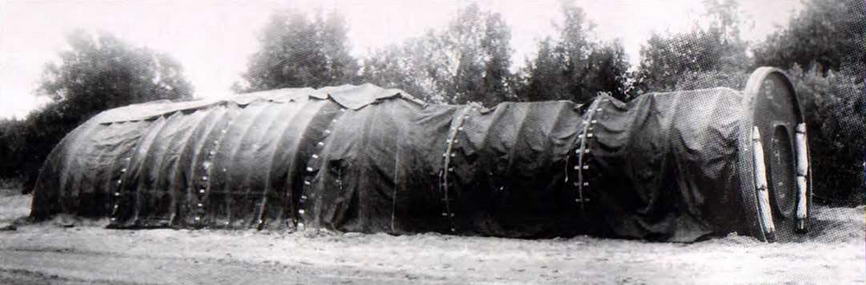

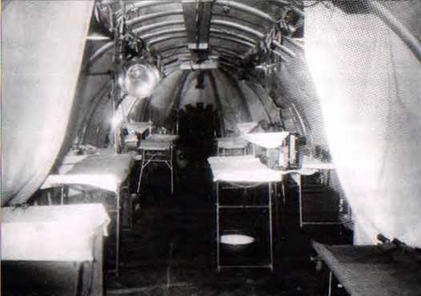

Сборно-разборное сооружение СКТ, собранное на поверхности, и внутренние виды его основного помещения для размещения тылового управления и противошоковой палаты.
Общие виды, сборка и транспортировка сооружения СКТ.
В эти же годы активно велось проектирование легких сборно-разборных сооружений каркасно-тканевой конструкции для ПУ оперативного звена, МП и специальной техники. Используя накопленный опыт по созданию каркасно-тканевых и большепролетных сооружений типа "Панцирь" и "Гранит", определили технический облик такого сооружения. Для ТПУ и МП было решено остановиться на единой конструкции, унифицированной по требуемой площади для операционной на четыре хирургических стола и оперативной группы ТПУ в составе 12-15 чел. За основную форму поперечного сечения остова сборного каркаса приняли сборную арку из двух полудуг кругового очертания с опорой на элемент пола. Большое внимание уделялось вопросам прочности и устойчивости сооружений под действием динамических нагрузок.
В 1968 г. в ОПФБ выполнили рабочую документацию на опытные образцы легких большепролетных каркасно-тканевых сооружений под шифром СКТ и СКР. Златоустовская швейная фабрика изготовила оболочки, а Ждановский завод металлоконструкций - каркасы опытных сооружений и передал их на войсковые испытания. Государственные испытания прошли в 1968 г., а в 1969 г. эти сооружения были приняты на снабжение.
Сборно-разборное сооружение СКТ предназначалось для размещения и защиты основных подразделений медицинских пунктов, медико-санитарных батальонов, полевых госпиталей и тыловых пунктов управления. Оно включало остов основного помещения и вход. Остов включал три арочных каркасных блока и два торцовых каркасных блока в виде полусферы. Вход состоял из двух каркасных блоков, образующих два тамбура.

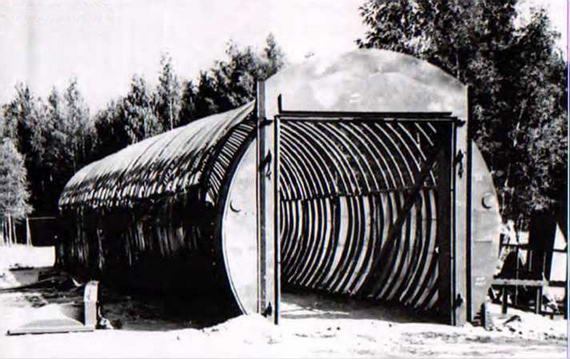

Сооружение СКР.

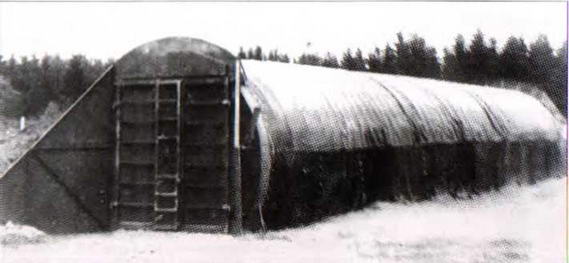

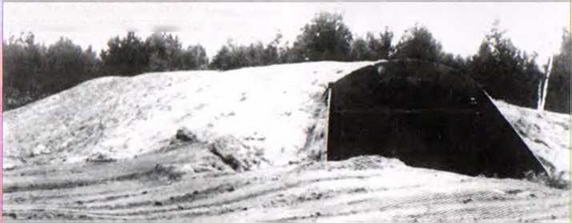

Сооружение СКР на поверхности и в обвалованном состоянии.
Поперечное
Внутреннее оборудование включало системы вентиляции, отопления и освещения. Конструкция остова позволяла осуществлять стыковку двух сооружений торцами с проходом между ними, обеспечивая создание необходимых обьемно-планировочных решений и площадей функциональных подразделений - объектов медицинских пунктов и полевых госпиталей.
Сборно-разборное фортификационное сооружение СКР для защиты специальной и ракетной тенхники представляло собой каркасно-тканевую конструкцию из сборных арок с оболочкой из синтетического армированного пленочного материала. Торцы сооружения оборудовались защитными двухстворчатыми воротами, обеспечивающими сквозной проезд техники. Внутренние размеры остова основного помещения составляли: пролет - 5,5 м, на уровне пола -4 м, высота от пола до монорельса - 4,3 м, ширина въездного проема - 3,5 м, высота -4 м. Площадь сооружения равнялась 120 мг, масса - 22 т. Комплект СКР перевозился на четырех автомобилях типа ЗиЛ-130 с прицепами. Сооружение оснащалось системами приточной вентиляции, воздушного отопления и электрической талью грузоподъемностью 3 т.
Точка в развитии легких каркасно-тканевых сооружений была поставлена с окончанием разработки и принятием в 1970 г. на снабжение пневмокаркасного фортификационного сооружения ПКС, предназначенного для защиты личного состава и пунктов управления тактического звена. Оно состояло из пневмоблоков, изготовленных из синтетических высокопрочных герметических материалов. Защита входа обеспечивалась с помощью входного блока "Лаз". ПКС оборудовалось сиденьями, подвесными нарами и столом. Имелась установка ФВУ-50/25. Размеры основного помещения сооружения: длина - 4,8 м, максимальный пролет - 1,6 м, высота - 1,6 м. Полезная площадь достигала 7,0 м^2, вес - 760 кг. Время возведения расчетом в составе 7 чел., бульдозера и компрессора автомобиля составляло 2,5-3 ч.
Совершенствование каркасно-тканевых сооружений продолжалось до середины 1970-х гг., а развитие пневмоконструкций было приостановлено и в дальнейшем к ним не возвращались.

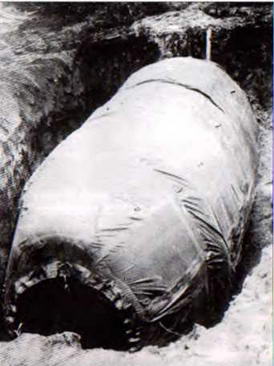

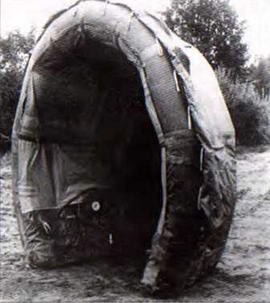

Элементы сооружения ПКС на поверхности и в котловане; внизу - основной вариант заполнения основного помещения.
Изготовление фортификационной крупноволнистой стали на прокатногибочном и сборочном стендах.
Сотрудники ОПФБ, 1950-1960 гг. Первый ряд (слева направо): Ф.Ф. Лямов, А.И. Володин, И.Ф. Саяпин, А.А.Квитницкий, В.И. Шевченко, В.А. Гугняев. Второй ряд: Н.Ф. Борзунов, Г.А. Мелик-Парсаданов, В.Е. Рябов, В.Н. Фуфаев, А.С. Соколовский, В.Г. Иванов, Н.Н. Тюльпин.
Сотрудники инженерно-фортификационного отдела 15 ЦНИИИИ им. Д.М. Карбышева, 1950-1960 гг. Первый ряд (слева направо): А.С. Воробьева, И.Д. Поверин, Н.П. Грачева, В.Н. Васильченко, А.Ф. Тимофеева, Л.Н. Кузина, П.С. Иванов, Е.И. Кошелева. Второй ряд: А.Н. Самородов, В.Е. Савельев, В.С. Бахрушин, В.И. Шпунтиков, З.А. Полудневич, А.Т. Буров, В.Д. Рыбасенко. Третий ряд: В.Ф. Подолынный, Н.С. Маштаков, Г.В. Вашкевич, Н.М. Родионов, В.П. Кузьмин, В.И. Гурин.
