Формой называется визуальная компонента, обладающая свойством окна Windows (рис. 9.3). При разработке на форме помещаются необходимые компоненты (например, элементы требуемого диалога). Форм в приложении может быть несколько — по требуемому числу открываемых при выполнении диалога окон, их можно добавлять и удалять.
Рис. 9.2. Палитра компонент Delphi 5.0
Рис. 9.3. Пустая
Программные средства разработки приложений, относящиеся к предыдущему поколению, предлагают интерактивные средства решения типовых задач (мастера в Borland C++ и Wizards или волшебники в Visual C++), которые позволяют в диалоге с программистом создавать и вставлять в программы готовые фрагменты исходного кода.
Технология создания приложений в среде Delphi вышла на новый уровень развития этих идей. В Delphi разработчик из меню палитры компонент выбирает необходимую компоненту, например кнопку, и буксирует ее при помощи мыши в нужное место окна разрабатываемой формы. При этом кнопке автоматически присваивается название (имя или идентификатор), и она описывается в модуле формы (рис. 9.4).
Щелкнув по изображению компоненты на форме, можно сделать ее активной. Затем, перемещая при помощи мыши границы кнопки и работая в окне Inspector, можно задать надпись (например, ОК) и/или графическую пиктограмму на кнопке, задать цвета и другие настроечные параметры кнопки. Двойной щелчок по кнопке — и в исходном тексте формы появится шаблон подпрограммы (метода) нужного типа реакции на щелчок (рис. 9.5). Работая в окне редактора текста, можно оформить тело подпрограммы реакции кнопки на щелчок.
Рис. 9.4. Форма с двумя компонентами — кнопками

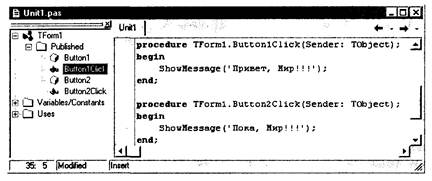

Рис. 9.5. Оформление события (метода) нажатия кнопки в Delphi 5.0

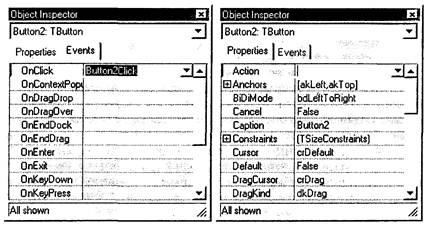

Рис. 9.6. Object Inspector в Delphi 5.0
Программа Inspector позволяет входить в исходные тексты методов (подпрограммы обработки событий, названных Events), например, на нажатие Enter, а также задавать начальные значения полям данных, названных Properties (рис. 9.6).
9.2. ТЕХНОЛОГИЯ ВИЗУАЛЬНОГО ПРОГРАММИРОВАНИЯ
Начальные шаги технологии визуального программирования определяются оболочкой самой среды визуального программирования. Сначала создаются экранные формы простейшей буксировкой мыши. В инспекторе объектов производится настройка их свойств путем заполнения отдельных полей. На главную форму помимо визуальных компонент наносятся невизуальные компоненты. Формы объединяются в единый проект. Далее в соответствии со сценарием диалога программируются методы события основной и подчиненных форм. Программы "пустых" методов событий появляются в окне редактора после нажатия соответствующих клавиш или действий мыши. "Пустые" методы дополняются определенными операторами активации и дезактивации форм. По окончании начальных шагов получается работающий "скелет" программы с источниками данных
Дальнейшая разработка программы ведется по технологии объектно-ориентированного программирования. Можно часть программы реализовать по технологии структурного программирования. Некоторые недостающие визуальные и невизуальные компоненты получаются модификацией исходных текстов наиболее близких прототипов имеющихся компонент. Рекомендуется новые компоненты помещать в палитру компонент. Это облегчит их повторное использование в данной или последующих разработках. Код, относящийся только к данной разработке, набирается по тексту программы.
ВЫВОДЫ
• Визуальное программирование во многом автоматизирует труд программиста по написанию программ.
• Визуальное программирование — одна из самых популярных парадигм программирования на данный момент. Оно базируется на технологии ООП.
• Среда визуального программирования поддерживает работу браузеров (Browser), при помощи которых можно автоматически получить документацию по структуре программы.
• Основным элементом в средствах визуального программирования является компонент. Компоненты бывают визуальными и невизуальными.
• Технология визуального программирования состоит в следующем: создание экранных форм, нанесение визуальных и невизуальных компонент, программирование событий и методов оконных форм.
Контрольные вопросы
1. Назовите основные функции браузера.
2. Какие бывают компоненты?
3. Что такое палитра компонент?
4. Опишите функциональные возможности инспектора объектов.
5. Назовите основные шаги технологии визуального программирования.
Глава 10
CASE-СРЕДСТВА И ВИЗУАЛЬНОЕ МОДЕЛИРОВАНИЕ
10.1. ПРЕДПОСЫЛКИ ПОЯВЛЕНИЯ CASE-СРЕДСТВ
Тенденции развития современных информационных технологий приводят к постоянному усложнению автоматизированных систем (АС). Для борьбы со сложностью проектов в настоящее время созданы системы автоматизированного проектирования (САПР) самих программных проектов.
Для успешной реализации проекта объект проектирования (АС) должен быть прежде всего адекватно описан, должны быть построены полные, а также непротиворечивые функциональные и информационные модели АС. Накопленный к настоящему времени опыт проектирования АС показывает, что это трудоемкая и длительная по времени работа.
Все это способствовало появлению программно-технологических средств особого назначения — CASE-средств, реализующих CASE-инженерию создания и сопровождения АС. Термин "CASE" (Computer Aided Software Engineering) используется в настоящее время в весьма широком смысле. Первоначальное значение термина CASE, ограниченное вопросами автоматизации разработки только лишь программного обеспечения (ПО), в настоящее время приобрело новый смысл, охватывающий процесс разработки сложных АС в целом.
Теперь под термином "CASE-средства" понимаются программные средства, поддерживающие процессы создания и сопровождения АС, включая анализ и формулировку требований, проектирование прикладного ПО (приложений) и баз данных, генерацию кода, тестирование, документирование, обеспечение качества, конфигурационное управление и управление проектом, а также другие процессы. CASE-средства вместе с системным ПО и техническими средствами образуют среду разработки АС.
