Для ряда средств разработки приложений (PowerBuilder, SQLWindows, Delphi, Visual Basic) выполняется генерация форм и прототипов приложений.
Сетевая версия Erwin ModelMart обеспечивает согласованное проектирование БД и приложений в рабочей группе.
BPwin — средство функционального моделирования, реализующее методологию IDEF0.
S-Designor 4.2 представляет собой CASE-средство для проектирования реляционных баз данных. По своим функциональным возможностям и стоимости он близок к CASE-средству ERwin, отличаясь внешне используемой на диаграммах нотацией. S-Designor реализует стандартную методологию моделирования данных и генерирует описание БД для таких СУБД, как ORACLE, Informix, Ingres, Sybase, DB/2, Microsoft SQL Server и др. Для существующих систем выполняется
S-Designor совместим с рядом средств разработки приложений (PowerBuilder, Uniface, TeamWindows и др.) и позволяет экспортировать описание БД в репозитарии данных средств. Для PowerBuilder выполняется прямая генерация шаблонов приложений.
CASE.Аналитик 1.1 является практически единственным в настоящее время конкурентоспособным отечественным CASE-средством функционального моделирования. Его основные функции:
• анализ диаграмм и проектных спецификаций на полноту и непротиворечивость;
• получение разнообразных отчетов по проекту;
• генерация макетов документов в соответствии с требованиями ГОСТ 19.ХХХ и 34.ХХХ.
Среда функционирования: процессор-386 и выше, основная память 4 Мб, дисковая память 5 Мб, MS Windows 3.x или Windows 95.
С помощью отдельного программного продукта (Catherine) выполняется обмен данными с CASE-средством ERwin. При этом из проекта, выполненного в CASE.Аналитик, экспортируется описание структур данных и накопителей данных, которое по определенным правилам формирует описание сущностей и их атрибутов.
И наконец, Rational Rose — CASE-средство фирмы "Rational Software Corporation" (США) — предназначено для автоматизации этапов анализа и проектирования ПО, а также для генерации кодов на различных языках и выпуска проектной документации. Rational Rose использует объединенную методологию объектно-ориентированного анализа и проектирования, основанную на подходах трех ведущих специалистов в данной области: Буча, Рамбо и Джекобсона. Разработанная ими универсальная нотация для моделирования объектов (UML — Unified Modeling Language) претендует на роль стандарта в области объектно-ориентированного анализа и проектирования. Конкретный вариант Rational Rose определяется языком, на котором генерируются коды программ (C++, Smalltalk, PowerBuilder, Ada, SQL Windows и ObjectPro). Основной вариант — Rational Rose/C++ — позволяет разрабатывать проектную документацию в виде диаграмм и спецификаций, а также генерировать программные коды на C++. Кроме того, Rational Rose содержит средства реинжениринга программ, обеспечивающие повторное использование программных компонент в новых проектах.
Rational Rose функционирует на различных платформах: IBM PC (в среде Windows), Sun SPARC stations (UNIX, Solaris, SunOS), Hewlett-Packard (HP UX), IBM RS/6000 (AIX).
10.3. ВИЗУАЛЬНОЕ МОДЕЛИРОВАНИЕ В RATIONAL ROSE
Изучая требования к системе, вы берете за основу запросы пользователей и далее преобразуете их в такую форму, которую ваша команда сможет понять и реализовать. На основе этих требований вы генерируете код. Формально преобразуя требования в код, вы гарантируете их соответствие друг другу, а также возможность в любой момент вернуться от кода к породившим его требованиям. Этот процесс называется моделированием. Моделирование позволяет проследить путь от запросов пользователей к требованиям модели и затем к коду и обратно, не теряя при этом своих наработок.
Визуальным моделированием называют процесс графического представления модели с помощью некоторого стандартного набора графических элементов. Наличие стандарта жизненно необходимо для реализации одного из преимуществ визуального моделирования — коммуникации. Общение между пользователями, разработчиками, аналитиками, тестировщиками, менеджерами и всеми остальными участниками проекта является основной целью графического визуального моделирования.
Созданные модели представляются всем заинтересованным сторонам, которые могут извлечь из них ценную информацию. Например, глядя на модель, пользователи визуализируют свое взаимодействие с системой. Аналитики увидят взаимодействие между объектами модели. Разработчики
10.4. ДИАГРАММЫ UML
UML позволяет создавать несколько типов визуальных диаграмм:
• диаграммы вариантов использования;
• диаграммы последовательности;
• кооперативные диаграммы;
• диаграммы классов;
• диаграммы состояний;
• диаграммы компонент;
• диаграммы размещения.
Диаграммы иллюстрируют различные аспекты системы. Например, кооперативная диаграмма показывает, как должны взаимодействовать объекты, чтобы реализовать некоторую функциональность системы. У каждой диаграммы есть своя цель.
Диаграммы вариантов использования отображают взаимодействие между вариантами использования, представляющими функции системы, и действующими лицами, представляющими людей или системы, получающие или передающие информацию в данную систему. Пример диаграммы вариантов использования для банковского автомата (ATM) показан на рис. 10.1.

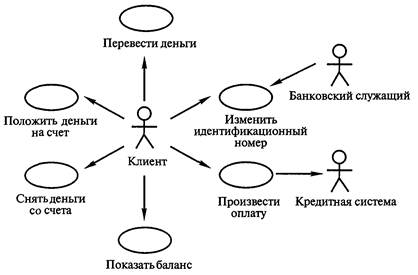

Рис. 10.1. Диаграмма вариантов использования
На диаграмме представлено взаимодействие между вариантами использования и действующими лицами. Она отражает требования к системе с точки зрения пользователя. Таким образом, варианты использования — это функции, выполняемые системой, а действующие лица — это заинтересованные лица по отношению к создаваемой системе. Диаграммы показывают, какие действующие лица инициируют варианты использования. Из них также видно, когда действующее лицо получает информацию от варианта использования. В сущности диаграмма вариантов использования может иллюстрировать требования к системе. В нашем примере клиент банка инициирует различные варианты использования: "Снять деньги со счета", "Перевести деньги", "Положить деньги на счет", "Показать баланс", "Изменить идентификационный номер", "Произвести оплату". Банковский служащий может инициировать вариант использования "Изменить идентификационный номер". От варианта использования "Произвести оплату" идет стрелка к Кредитной системе. Действующими лицами могут быть и внешние системы, в данном случае Кредитная система показана именно как действующее лицо — она является внешней для системы ATM. Стрелка, направленная от варианта использования к действующему лицу, показывает, что вариант использования предоставляет некоторую информацию действующему лицу. В данном случае вариант использования "Произвести оплату" предоставляет Кредитной системе информацию об оплате по кредитной карточке.
Из диаграмм вариантов использования можно получить довольно много информации о системе. Этот тип диаграмм описывает общую функциональность системы. Пользователи, менеджеры проектов, аналитики, разработчики, специалисты по контролю качества и все, кого интересует система в целом, могут, изучая диаграммы вариантов использования, понять, что система должна делать.
Диаграммы последовательности отражают поток событий, происходящих в рамках варианта использования. Например, вариант использования "Снять деньги" предусматривает несколько возможных последовательностей: снятие денег, попытка снять деньги при отсутствии их достаточного количества на счету, попытка снять деньги по неправильному идентификационному номеру и некоторые другие. Нормальный сценарий снятия $20 со счета (при отсутствии таких проблем, как неправильный идентификационный номер или недостаток денег на счету) показан на рис. 10.2.
