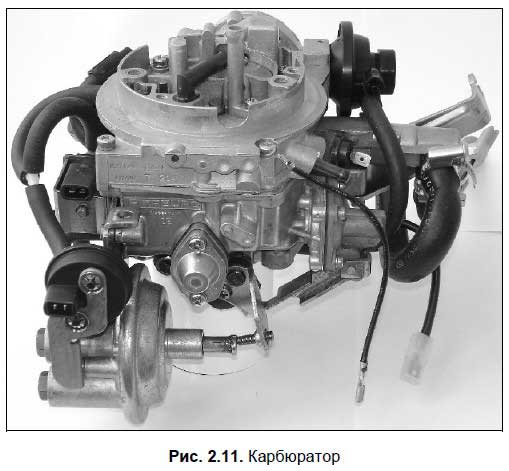

Карбюратор (рис. 2.11) состоит из большого количества разных деталей и включает в себя ряд систем, необходимых для стабильной работы двигателя.
Ключевыми элементами типового карбюратора являются: поплавковая камера, поплавок с игольчатым запорным клапаном, смесительная камера, распылитель, воздушная заслонка, дроссельная заслонка, диффузор, топливные и воздушные каналы с жиклерами.
В общем случае принцип производства горючей смеси в карбюраторе выглядит так.
Когда поршень при впуске в цилиндр
При прохождении очищенного воздуха через карбюратор из поплавковой камеры через распылитель всасывается топливо. Этот распылитель расположен в самом узком месте смесительной камеры, называемом «диффузор». Входящим потоком очищенного воздуха бензин, вытекающий из распылителя, как бы «дробится», после чего смешивается с воздухом, и происходит так называемое первоначальное смешивание. Окончательное же перемешивание бензина с воздухом осуществляется на выходе из диффузора, а затем горючая смесь поступает в цилиндры двигателя.
Другими словами, в карбюраторе для получения горючей смеси применяется принцип обычного пульверизатора.
Однако мотор будет работать стабильно и надежно лишь тогда, когда в поплавковой камере карбюратора уровень бензина будет постоянным. Если он поднимется выше установленного предела, то в смеси будет слишком много топлива. Если же уровень бензина в поплавковой камере ниже установленного предела — горючая смесь будет слишком бедной. Для решения этой проблемы в поплавковой камере предназначен специальный поплавок, а также игольчатый запорный клапан. Когда бензина в поплавковой камере остается слишком мало, то поплавок опускается вместе с игольчатым запорным клапаном, позволяя тем самым бензину беспрепятственно поступать в камеру. Когда топлива становится достаточно, поплавок всплывает и клапаном перекрывает путь поступления бензина. Чтобы наглядно увидеть этот принцип «в действии», посмотрите на работу простого сливного бачка в туалете.
Чем сильнее водитель нажимает на педаль газа, тем больше открывается дроссельная заслонка (в исходном положении она закрыта). При этом в карбюратор поступает больше бензина и воздуха. Чем больше водитель отпускает педаль газа, тем сильнее закрывается дроссельная заслонка, и в карбюратор поступает меньше бензина и воздуха. Мотор работает менее интенсивно (падают обороты), поэтому крутящий момент, передаваемый на колеса автомобиля, уменьшается, соответственно — автомобиль снижает скорость.
Но даже при полном отпускании педали газа (и закрытии дроссельной заслонки) мотор не заглохнет. Это объясняется тем, что при работе двигателя на холостых оборотах применяется другой принцип. Сущность его состоит в том, что карбюратор оборудован каналами, специально предназначенными для того, чтобы воздух мог проникнуть под дроссельную заслонку, смешиваясь по пути с бензином. При закрытой дроссельной заслонке (на холостых оборотах) воздух вынужденно попадает в цилиндры через эти каналы. При этом он «высасывает» бензин из топливного канала, перемешивается с ним, и эта смесь поступает в поддроссельное пространство. В этом пространстве смесь окончательно принимает требуемое состояние и поступает в цилиндры двигателя.
Примечание.
Для большинства двигателей при работе на
В зависимости от текущего режима работы мотора карбюратор готовит горючую смесь требуемого качества. В частности при пуске остывшего мотора горючая смесь должна содержать больше топлива, чем при работе прогретого двигателя. Стоит отметить, что самый экономичный режим работы двигателя — это ровная езда на самой высокой передаче на скорости примерно 60–90 км/ч. При движении в таком режиме карбюратор создает обедненную горючую смесь.
Примечание.
Автомобильные карбюраторы могут иметь разные модели и варианты исполнения. Здесь мы не будем приводить описание карбюраторов разных модификаций, так как нам достаточно иметь хотя бы общее представление о работе карбюратора. Подробную информацию о том, как функционирует карбюратор в конкретном автомобиле, можно найти в руководстве по эксплуатации и ремонту этой машины.
Как мы уже отмечали выше, в процессе работы двигателя внутреннего сгорания образуются выхлопные газы. Они представляют собой продукт сгорания рабочей смеси в цилиндрах двигателя.
Именно выхлопные газы выводятся из цилиндра во время последнего, четвертого такта его рабочего цикла, который так и называется — выпуск. Затем они выводятся в атмосферу. Для этого в каждом автомобиле существует механизм выпуска отработанных газов, который является частью системы питания. Причем его задачей является не только отвод их из цилиндров и выпуск в атмосферу, что само собой, но и уменьшение шума, которым сопровождается данный процесс.
Дело в том, что выпуск отработанных газов из цилиндра двигателя сопровождается очень громким шумом. Он настолько силен, что без глушителя (специального прибора, поглощающего шумы, рис. 2.12) эксплуатация автомобилей была бы невозможной: рядом с работающим автомобилем невозможно было бы находиться из-за производимого им шума.
Механизм выпуска отработанных газов стандартного автомобиля включает в себя следующие составные элементы:
выпускной клапан;
выпускной канал;
приемная труба глушителя (на водительском сленге — «штаны»);
дополнительный глушитель (резонатор);
основной глушитель;
соединительные хомуты, с помощью которых части глушителя соединяются между собой.
Во многих современных автомобилях, кроме перечисленных элементов, используется также специальный катализатор нейтрализации выхлопных газов. Название прибора говорит само за себя: он предназначен для сокращения количества вредных веществ, содержащихся в выхлопных газах автомобиля.
Механизм выпуска отработанных газов работает довольно просто. Из цилиндров двигателя они поступают в приемную трубу глушителя, которая соединена с дополнительным глушителем, а тот, в свою очередь — с основным глушителем (концом которого является выхлопная труба, торчащая сзади автомобиля). Резонатор и основной глушитель внутри имеют довольно сложную структуру: так находятся многочисленные отверстия, а также небольшие камеры, которые расположены в шахматном порядке, в результате чего образуется сложный запутанный лабиринт. Когда выхлопные газы проходят по этому лабиринту, они намного снижают свою скорость и выходят из выхлопной трубы практически бесшумно.
