Следовательно, поршни в цилиндрах перемещаются вверх-вниз очень быстро. Ранее мы уже отмечали, что за один полный оборот коленвала поршень успевает дважды пройти расстояние между ВМТ и НМТ. Так вот: эти движения он выполняет буквально за какие-то доли секунды. Если к этому добавить мощное давление, а также высокую температуру в каждом цилиндре, то условия работы двигателя внутреннего сгорания можно назвать экстремальными.
Система смазки
Для работы двигателя внутреннего сгорания необходимо обеспечение тщательной смазки всех его трущихся
Система смазки двигателя внутреннего сгорания включает в себя перечисленные ниже элементы.
Маслоналивная горловина.
Масляный фильтр.
Поддон картера.
Масляный насос с маслоприемником.
Редукционный клапан с пружиной.
Каналы для доставки масла под давлением.
Маслоналивная горловина находится вверху двигателя и предназначена для залива масла при его замене или добавления масла при его недостаточном количестве. Для удобства в маслоналивную горловину можно вставлять воронку.

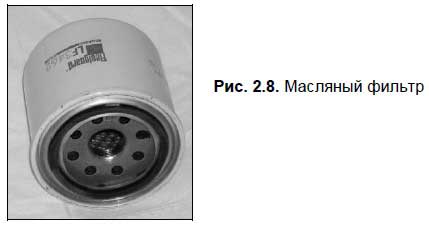

Масляный фильтр (рис. 2.8) необходим для очистки моторного масла от всяких примесей (металлической стружки, опилок и др.). Очистка масла должна производиться перед его подачей в систему, поэтому масляный фильтр находится сразу после масляного насоса. Масляный фильтр следует периодически менять — одновременно с заменой моторного масла.
Находящееся в двигателе моторное масло хранится в поддоне картера. При заливке масла через горловину оно проходит через двигатель и опускается в этот поддон, который находится непосредственно под двигателем.
Важно.
Количество масла в двигателе должно находиться в пределах установленного минимума и максимума. Если моторного масла недостаточно, то детали двигателя быстро выйдут из строя, если же его слишком много — то в системе возникнет повышенное давление масла, что, в свою очередь, может повлечь за собой другие неисправности. Поэтому и при недостаточном, и при избыточном количестве масла эксплуатировать двигатель нельзя.
Для проверки уровня моторного масла имеется специальный металлический щуп, который вставлен в отверстие картера двигателя. На щупе нанесены две пометки — минимального (min) и максимального (max) уровня масла. Учтите, что проверять уровень масла нужно не ранее, чем через 7-10 минут после выключения двигателя. В противном случае оно не успеет полностью стечь в поддон, и, следовательно, на щупе отобразится недостоверная информация об уровне масла (создастся впечатление, что его слишком мало). Учтите, что сколько-то моторного масла постоянно сгорает в двигателе — это нормально. Принято считать, что предельно допустимый расход масла должен составлять не более 2,5 % от объема израсходованного топлива в старых автомобилях, и не более 1,25 % — в новых автомобилях.
Многие новички игнорируют тот факт, что используемое моторное масло должно соответствовать климату и температуре окружающего воздуха. В частности нельзя в двадцатиградусный мороз заливать в мотор масло, предназначенное
Помни об этом.
На этикетке банки с моторным маслом всегда стоит обозначение вязкости масла (оно находится после букв SAE). Зимние сорта масла обозначаются буквой W, которая может быть как заглавной, так и строчной (например, SAE 10 W, SAE 15 w и т. д.). Что касается летних сортов, что у них никакая дополнительная буква не ставится (SAE 30 и т. д.). В последние годы получили широкое распространение всесезонные сорта масла; у них в маркировке сначала следует зимний показатель, а после него — летний (например, SAE 10 W-50, SAE 15 W/50 и т. д.).
Для обеспечения подачи масла к трущимся деталям двигателя предназначен специальный прибор — масляный насос. С механической точки зрения масляный насос устроен несложно: он состоит из двух шестерен и имеет привод от коленвала двигателя. Коленвал приводит в движение шестерни масляного насоса, которые своими зубьями нагнетают масло в главную масляную магистраль.
Еще один важный элемент системы смазки — редукционный клапан с пружиной. Он необходим для предотвращения возникновения избыточного давления в масляных каналах двигателя. Когда это давление становится слишком высоким, пружина сжимается и часть масла вытекает из масляных каналов обратно в поддон картера.
В современных двигателях внутреннего сгорания часть деталей смазывается под давлением, а часть — с помощью масляных брызг и масляного тумана, которые образуются естественным путем в процессе работы двигателя. Такая система смазки, в которой используются разные способы подачи масла, называется комбинированной. Детали, которые в процессе работы двигателя испытывают наибольшую нагрузку и являются сильно трущимися (например, подшипники распределительного и коленчатого валов), смазываются маслом под давлением, а все остальные детали — путем его разбрызгивания.
Когда вращается коленвал, его кривошипы с размаху «ныряют» в моторное масло, находящееся в поддоне картера. При этом масло сильно разбрызгивается. Масляные брызги, а также масляный туман, который возникает в результате очень быстрого вращения коленвала, обильно оседают на внутренней поверхности цилиндров, на детали шатунно-поршневой группы и газораспределительного механизма. В результате получается, что все эти детали очень обильно смазываются маслом (можно даже сказать — поливаются), что обеспечивает их продолжительную работу и высокую износостойкость.
На панели приборов любого автомобиля имеется красная лампочка давления масла. Обычно она загорается, когда водитель включает зажигание, но после запуска мотора она должна погаснуть. Если лампочка давления масла горит при работающем двигателе — его необходимо срочно заглушить и выяснить причину: вероятнее всего, в системе смазки недостаточно масла. Причины этому могут быть разные: повреждение прокладки головки блока цилиндров, плохо затянутая сливная пробка в поддоне картера, износ сальников, повреждение наружных маслопроводных шлангов, износ подшипников коленчатого вала, износ масляного насоса и др.
