Н. — Притягиваемый сверху и отталкиваемый снизу электрон, следовательно, будет отклоняться кверху.
Л. — Совершенно верно. А если бы мы поменяли местами полюсы магнита…
Н. — Электрон тогда отклонился бы книзу… Конечно, я признаю, это несколько озадачивает, что горизонтальное поле вызывает вертикальное отклонение электронного потока.
Л. —
Н. — Я полагаю, что применяют электромагниты, т. е. катушки, через которые проходит ток соответствующей формы и направления, чтобы создать желаемое магнитное поле.
Л. — Это именно так. И, так же как при электростатическом отклонении используют две пары пластин, чтобы получить необходимое перемещение электронного пучка под действием магнитных полей, предусматривают…
Н. — …две пары электромагнитов: первую пару, ось которой расположена вертикально и которая благодаря этому будет отклонять электроны в горизонтальном направлении (развертка строк), и вторую пару с осью, расположенной горизонтально, чтобы отклонять электроны в вертикальном направлении (переход от одной строки к другой и от одного кадра к следующему).

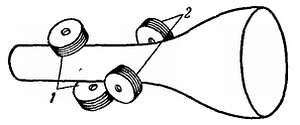

Л. — Именно так, Незнайкин. Четыре катушки помещены обычно в той части колбы, где цилиндр соединяется с конусом (рис. 21).
Рис. 21. Расположение горизонтально и вертикально отклоняющих электромагнитов.
1 — горизонтальное отклонение; 2 — вертикальное отклонение.
Н. — Они с магнитным сердечником?
Л. — Используются катушки как без сердечника, так и с сердечником из мягкой листовой стали. В первом случае они наматываются на оправку прямоугольной формы, а затем изгибаются, чтобы как можно плотнее прилегать к стеклу колбы (рис. 22).
Рис. 22. Горизонтально отклоняющие катушки без сердечника.
Н. — А зачем это нужно?
Л. — Для лучшей концентрации магнитного потока на пути электронов. При катушках же с магнитным сердечником это удается благодаря тому, что пластинам сердечника придают такую форму, чтобы полюсы как можно ближе прилегали к стеклу колбы (рис. 23).
Рис. 23. Отклоняющие катушки с магнитным сердечником.
Н. — Может быть, это глупо, но я задаю себе вопрос: раз уже движущиеся электроны имеют магнитное поле, не смогли бы ли мы фокусировать их не при помощи того, что ты называешь «электронной линзой», а также магнитным полем?
Л. — Нет, это не глупо. Это как раз то, что часто делали, особенно в трубках старых типов. Так же как магнитное отклонение позволяет упрощать внутреннее устройство трубки, избавляя нас от двух пар отклоняющих пластин, при магнитной фокусировке достаточно одного анода и система электродов вновь обретает первоначальную простоту триода.
Н. — Стоит только пойти по этому пути устранения электродов, ставших излишними, и пустотная трубка вполне оправдает свое название… Но вернемся к моей идее. Как можно осуществить магнитную линзу?
Л. — Нужно создать поле, линии которого шли бы по оси трубки. Для этой цели нужно расположить катушку электромагнита вокруг горла трубки (рис. 24).
Рис. 24. Катушка для магнитной фокусировки.
Н. — И я полагаю, что фокусировку регулируют, изменяя величину тока в обмотке.
Л. — Именно так. Впрочем, так как поле должно быть постоянным, можно заменить электромагнит постоянным магнитом в форме цилиндра, окружающего горловину трубки в том месте, где электроны выходят из анода, и полюсы которого направлены вдоль оси трубки.
Н. — Я инстинктивно понимаю, что в однородном магнитном поле, направленном вдоль оси трубки, электроны вынуждены концентрироваться в пучок на самой оси. Потому что каждый электрон, который отклоняется от этой оси, должен быть, я думаю, сейчас же возвращен на прямой путь электронной добродетели.
Л. — Твой инстинкт тебя не обманывает. Однако в действительности происходящие явления гораздо сложнее. Представь себе, что электрон, находящийся в однородном магнитном поле, отклоняется от оси, направляясь книзу (рис. 25).
Рис. 25. Движение электрона в магнитном фокусирующем поле.
Лучше всего, если ты вырежешь из бумаги маленький диск, центром которого будет электрон, а край будет изображать соответствующее ему магнитное поле. Если электрон будет двигаться наклонно книзу, то и диск наклонится. Его верхний и нижний края всегда перпендикулярны линиям поля, но его правый и левый края не образуют больше прямого угла с этими линиями. Следовательно, с одной стороны возникнет притяжение, а с другой — отталкивание. В результате…
