Телевидение?.. Это очень просто!

Айсберг Евгений Давыдович

Н. — Но это невозможно! Разве ты мне не говорил, что потенциал модулятора кинескопа должен быть отрицательным относительно его катода, так же как и управляющая сетка триода?

Л. — Верно. Поэтому в такой схеме подают на катод кинескопа постоянный положительный потенциал несколько выше потенциала его модулятора. Благодаря этому сетка оказывается отрицательной относительно катода.

Н. — Вот

и нет переходных конденсаторов! Я не думал, что решение окажется столь простым.

Л. — Не радуйся преждевременно. На самом деле это совсем не так просто. Схема, которую я тебе описал, имеет и серьезные недостатки. Жизнь кинескопа, в частности при непосредственной связи с модулятором, подвергается некоторой опасности.

Н. — Но почему же!

Л. — Предположим, что по каким-либо причинам, хотя бы вследствие перегорания нити, лампа видеоусилителя перестанет работать. При этом напряжение на ее аноде значительно повысится, потому что в отсутствие анодного тока нет больше и падения напряжения на нагрузочном резисторе.

Н. — Я вижу, в чем трагедия. Напряжение на аноде лампы видеоусилителя, а значит, и на модуляторе кинескопа окажется равным напряжению источника анодного питания. На модуляторе появится высокий положительный потенциал относительно катода. Последний потеряет эмиссию и окажется пригодным лишь для мусорного ящика. Что же делать?

Л. — Существуют другие схемы с прямой связью, где этот дефект, как и некоторые другие, может быть устранен. Так, например, если видеосигнал подать не на модулятор, а на катод, то кинескоп окажется в безопасности. Впрочем, существуют и другие способы, кроме прямой связи, чтобы восстановить форму видеосигнала после его прохождения через переходный конденсатор.

ПРОСТОЙ СПОСОБ ВОССТАНОВЛЕНИЯ

Н. — Хотел бы я с ними познакомиться, если только они не окажутся много сложнее улучшенных схем с непосредственной связью.

Л. — Ты ведь уже заметил, что причиной всех неприятностей из-за переходных конденсаторов является наличие токов в двух направлениях через резистор. Падение напряжения, обусловленное этими токами, и является причиной возникновения положительных и отрицательных полупериодов.

Н. — Очевидно, если бы можно было заставить электроны вернуться на правую обкладку в обход резистора, то не было бы положительных полупериодов. Но я не вижу такого способа.

Л. — Однако такой способ существует, и он сравнительно прост. Достаточно включить параллельно резистору R диод, соединив его катод с нижним концом резистора при негативном или с верхним концом при позитивном видеосигнале (рис. 99).

Рис. 99. Схема включения восстанавливающего диода.

_{а — негативный сигнал; б — позитивный сигнал.}

Н. —

Я об этом не подумал! Я понимаю, что в этих условиях электроны, изгнанные с правой обкладки, могут пройти на массу шасси только через резистор, так как диод в этом направлении не может их пропустить. Следовательно, они создадут требуемое отрицательное напряжение. Но, чтобы вернуться к обкладке, электроны вместо высокого сопротивления резистора R выберут гораздо более легкий путь через промежуток катод — анод диода. И на этом малом сопротивлении появится совершенно незначительное положительное напряжение.

Л. — В действительности протекающие в этой элементарной цепи явления не так просты. Электроны, образующие заряд конденсатора С, не могут мгновенно стечь через резистор R. Роль диода, следовательно, заключается в том, чтобы создать на правой обкладке конденсатора достаточный заряд. Тогда весь видеосигнал окажется в области отрицательных напряжений и лишь синхронизирующие импульсы будут достигать нулевого уровня. Благодаря действию диода нулевой уровень окажется не средним, а максимальным значением сигнала.

Н. — Разве электроны проходят через диод при каждой кадровой развертке?

Л. — Необязательно; если напряжение следующих друг за другом кадров имеет одинаковую форму или, точнее, создает один и тот же заряд, диод будет бездействовать после соответствующего заряда конденсатора. Но если появится более значительное количество электронов, то диод пропустит их для пополнения заряда. А когда заряд будет уменьшен, избыток электронов стечет через резистор R. Во всяком случае восстанавливающий диод…

Н. — Его так и называют?

Л. — Да, я забыл тебя познакомить с ним. Так вот, имею честь представить тебе диод для восстановления постоянной составляющей, как его официально называют.

Н. — А что это за постоянная составляющая, о которой идет речь?

Л. — Напряжение одной полярности (полностью положительной или полностью отрицательной), каким оно получается после детектирования, может рассматриваться (рис. 100) как сумма двух напряжений: переменного, имеющего такую форму, какая получается после прохождения через переходный конденсатор, и постоянного соответствующего знака и достаточной величины, чтобы после сложения переменное напряжение оказалось полностью в области положительных или соответственно отрицательных напряжений.

Рис. 100. Видеосигнал положительной полярности, представленный на графике А, может рассматриваться как сумма симметричного сигнала В и постоянной составляющей С.

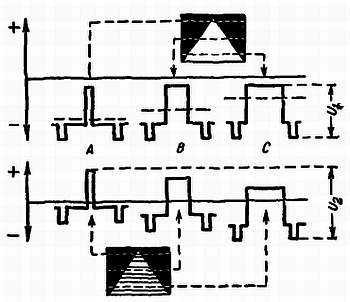

Н. — Я догадываюсь, впрочем, что это постоянное напряжение равно тому, которое я начертил пунктиром на своем чертеже, чтобы разделить на равные поверхности кривую видеосигнала.
