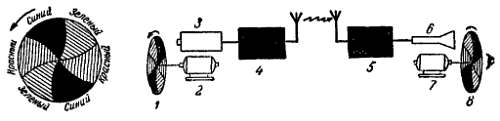

Н. — И правда, до сих пор все совпадает с моей идеей.

Л. — Но дальше все по-иному. Кинескоп снабжен тремя электронными пушками, каждая из которых предназначена для возбуждения одного из трех основных цветных люминофоров.

Н. — А как же сделать, чтобы пучок каждой пушки попадал только на точки экрана соответствующего цвета?

Л. — В этом-то и заключается основное ухищрение. Между пушками и экраном

помещена «маска» (рис. 136), нечто вроде перегородки со множеством отверстий. Каждый из трех пучков, проходя под определенным углом через эти отверстия, может попасть на элементы мозаики только одного и того же цвета свечения благодаря специальному размещению этих элементов на поверхности экрана.

Рис. 136. Разрез кинескопа с тремя электронными пушками, каждая из которых облучает через отверстия в маске элементарные поверхности только одного из трех основных цветов.

_{1 — красный прожектор; 2 — зеленый прожектор; 3 — синий прожектор; 4 — отклоняющая система.}

Н. — Это поистине остроумно.

Л. — Конечно. Но устройство это дорогое и сложное. Представь себе кинескоп, имеющий 59 см по диагонали, экран которого выполнен в виде мозаики из 400 000 люминесцентных элементов. Каждое из отверстий «маски», помещенной миллиметрах в пятнадцати за экраном, имеет диаметр 0,25 мм при расстоянии между двумя соседними отверстиями порядка 0,6 мм. Каждое отверстие расположено против центра элемента мозаики, состоящего из красного, синего и зеленого люминофоров. Благодаря такому расположению каждая электронная пушка «видит» через отверстия маски только люминофоры того цвета, для которых она предназначена (рис. 137).

Рис. 137. Пути электронных лучей через отверстия маски к экрану трехцветного кинескопа.

ДВОЙНАЯ СОВМЕСТИМОСТЬ

Н. — Следовательно, имея такой кинескоп, достаточно одновременно передавать изображения от трех камер, снабженных фильтрами основных цветов для того, чтобы…

Л. — Нет, дружище, так как в этом случае мы вновь впадаем в смертный грех, утраивая ширину полосы видеочастот. Кроме того, действуя таким образом, мы не соблюдаем принцип двойной совместимости.

Н. — Что это за непонятный принцип, который, как я предчувствую, усложнит и так достаточно сложную проблему?

Л. — Этот принцип вытекает из необходимости обеспечить мирное сосуществование цветного телевидения и телевидения черно-белого, или монохроматического (одноцветного), что является более правильным

термином. Нужно, чтобы телезритель, имеющий монохроматический телевизор, мог принимать передачи станций цветного телевидения.

Н. — Однако изображения у него будут только черно-белые, не так ли?

Л. — Конечно, или, точнее, его телевизор воспроизведет ему монохроматическое изображение… И, наоборот, следует, чтобы владелец телевизора для цветного телевидения…

Н. — Если ты такой уж педант, я сказал бы для полихроматического (многоцветного).. Что же это за условие, которое твой принцип вменяет в обязанность полихроматическим телевизорам?

Л. — Чтобы они были в состоянии принимать изображения монохроматических передатчиков, воспроизводя их, естественно, черно-белыми.

Н. — Разве только при помощи какой-нибудь хитрости; другого способа удовлетворить это двойное условие совместимости я не вижу.

Л. — Хитрость, как ты говоришь, однако, простая. Из трех сигналов К (красного), С (синего) и 3 (зеленого), образуемых тремя камерами, которые снабжены соответствующими фильтрами, получают такой же сигнал, какой дает и обычная камера черно-белого телевидения… Слушай, Незнайкин, ты не угадываешь, как это делают?

Н. — По правде говоря, нет.

Л. — Да попросту, складывая сигналы К, С и 3.

Н. — Вот так штука! Ну конечно, как же я об этом не подумал? Белый цвет, как это прекрасно известно, состоит из смеси всех цветов. Наш преподаватель физики доказал нам это, разлагая солнечный луч при помощи призмы на цветной спектр (рис. 138).

Рис. 188. Разложение при помощи призмы белого светового луча на цвета спектра.

Л. — Конечно, Незнайкин! Теперь ты не удивишься, если я скажу, что, дозируя три сигнала К, С и 3 с учетом неодинаковой чувствительности человеческого глаза к различным цветам (чувствительней всего он к зеленому), получая так называемый яркостный сигнал, который состоит из суммы:

Я = 0,30К + 0,593 + 0,11С

Н. — И я предчувствую, что как раз этот яркостный сигнал, излучаемый полихроматическими станциями, дает возможность получить изображения на монохроматических приемниках и соблюсти один из твоих принципов совместимости.

Л. — Точнее нельзя сказать, дорогой и ученый друг. В самом деле, несущая волна цветного телевизионного передатчика модулируется (по амплитуде) яркостным сигналом.

Н. — Это очень приятно. Но что же ты делаешь, чтобы снабдить владельцев полихроматических телевизоров цветом?

Л. — Успокойся! Они не забыты. Им доставляют сигналы цветности (так называют сигналы К, С и 3) при помощи поднесущей частоты.
