АКРОБАТИЧЕСКИЕ ФОКУСЫ ЦВЕТА

Н. — Час от часу не легче! Ты поклялся засыпать меня сегодня новыми терминами.

Л. — В этом нет ничего необычного. Речь идет о синусоидальном напряжении повышенной частоты (международное соглашение определяет ее в 4,43 Мгц), которое модулирует несущую частоту по амплитуде. А само оно модулируется (либо по частоте, либо по амплитуде, в соответствии с принятой системой) сигналами цветности

Н. — Подожди,

Любознайкин. Я стараюсь понять. Твоя главная несущая частота, как это можно установить, претерпевает две одновременные модуляции. С одной стороны, она модулируется яркостью. С другой стороны, ее модулирует поднесущая частота, в свою очередь промодулированная сигналом цветности. Это напоминает мне акробатов, которым удается взобраться на плечи одного из своих товарищей, наиболее коренастого, именуемого «несущим». Я вижу, как он поддерживает двух парней, называемых «яркостью» и «поднесущей частотой». Второй из этих парней в свою очередь оказывается «несущим» для трех других акробатов, называемых К, С и 3.

Л. — Изображенная тобой картина очень эффектна…, но достаточно далека от истины. Подумай прежде всего, что нет надобности передавать все три сигнала цветности; достаточно двух — обычно это К и С.

Н. — А что же ты делаешь с 3? Без зеленого невозможно правильно воспроизвести цвета.

Л. — Я совсем не собираюсь изгонять зеленый цвет, цвет надежды. Но его легко восстановить в приемнике, вычитая из сигнала яркости Я сигналы К и С в соответствующей дозировке.

Н. — Это верно. Я должен был бы подумать о том, что 3 является частью Я… Однако как же ты передашь два сигнала К и С, модулируя только одну поднесущую частоту?

ЖОНГЛИРОВАНИЕ ЦВЕТОМ

Л. — Очень просто: модулируя ее последовательно (поочередно) этими двумя сигналами. Это является основным принципом французской системы СЕКAM (SEKAM — сокращение французского названия «sequentiel a memoire» — «последовательно с запоминанием»).

Н. — Но если передавать сигналы поочередно, одного-то будет всегда недоставать.

Л. — Действительно, К передается в течение длительности одной строки, затем С во время следующей строки, потом опять К, вновь С и т. д. Но чтобы иметь одновременно оба сигнала, используют запоминающее устройство.

Н. — Я читал, что в электронных вычислительных машинах используют магнитную «память».

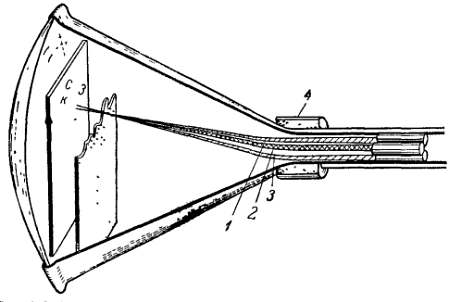

Л. — Здесь речь идет о совершенно другом виде запоминающего устройства. Это стальная пластинка (рис. 139), которая передает колебания с одного конца на другой за 65 мксек, т. е. за время развертывания строки при стандарте четкости в 625 строк. Когда поступает сигнал К, он одновременно направляется на соответствующую пушку кинескопа (с тремя пушками) и на вход линии задержки, где электрические напряжения превращаются в механические колебания. Эти колебания достигают другого конца линии задержки за 64 мксек. А здесь они

преобразуются в электрическое напряжение, которое электронный переключатель подведет к пушке К.

Рис. 139. Линия задержки.

Н. — Но в этот момент поднесущая частота доставит сигнал С.

Л. — Вот именно. И он будет одновременно подведен к соответствующей пушке и к входу линии задержки (рис. 140).

Рис. 140. Полупериоды сигналов цветности, передаваемые в системе СЕКAM; благодаря памяти линии задержки, пушки К и С питаются непрерывно соответствующими сигналами, в то время как эти сигналы передаются через строку.

Н. — Есть, готово! Я понял!!! Благодаря «памяти» в виде линии задержки оба сигнала К и С будут существовать одновременно. Едва один из них подлетит на крыльях поднесущей частоты, как второй, поступивший в начале развертывания предыдущей строки на вход линии задержки, также уже готов к действию… Но я не вижу, каким образом твоя система дает возможность решить основную проблему ширины полосы частот.

Л. — Разделение сигналов яркости и цветности дает нам желанное решение. Яркость передают с максимумом деталей, занимая для этого всю имеющуюся ширину полосы частот, ту же, что и для монохроматических передатчиков. Цветность же довольствуется узкой полосой частот (рис. 141).

Рис. 141. Спектр частот передатчика цветного телевидения.

Н. — Это скверно! Четкость цветов в наших изображениях окажется низкой и цвета размытыми. Для чего же тогда….

Л. — Это неважно. Наше зрение обладает весьма любопытным психо-физиологическим свойством. Насколько мы чувствительны к четкости черно-белых изображений, настолько же глаз слабо ощущает отсутствие четкости в цвете.

Н. — Однако я это знал с детства. Когда мне давали альбом с картинками для раскрашивания, я на них размазывал широкие цветные полосы. Это не мешало картинкам сохранять все детали, прекрасно отпечатанные черным цветом.

Беседа девятнадцатая и последняя

КОГДА СМОТРЯТ БОЛЬШОЕ ИЗОБРАЖЕНИЕ

В конце своих бесед наши приятели разберут последнюю важную проблему телевидения: прием на большой экран. Размер изображений, полученных на люминесцентном экране кинескопа, может удовлетворить требованиям индивидуального зрителя. Коллективный же прием в зрительном зале вызывает необходимость в проекции изображений на большой экран. Любознайкин и Незнайкин рассмотрят следующие различные аспекты трудной проблемы получения больших изображений: ограниченные размеры кинескопов; проекция с помощью объектива; проблема яркости; специальные проекционные кинескопы; отражательная оптика; скиатрон; прогресс телевидения.
