Элементы антенн доставляют на крышу через чердак или непосредственно с земли при помощи кронштейна с блоком.

Антенну устанавливают не менее двух человек (до 5 м). При длине мачты более 5 м количество работников увеличивается, например, при подъеме антенны высотой 7,5 м (рис. 12 б) два

человека поднимают мачту, два тянут за оттяжку в сторону подъема, а остальные двое человек страхуют мачту другими оттяжками.

При подъеме антенны работающие прикрепляют страхующие веревки к стяжным болтам или к основанию антенны.

При оборудовании снижения антенны (закрепление кабеля к отводной планке (рис. 12 в) и при устройстве ввода в окно комнаты работающий должен «страховаться» веревкой.

При монтаже антенны следует пользоваться приставными лестницами. Нижние концы лестниц при установке на полу снабжают резиновыми наконечниками, при установке на грунте – острыми металлическими щупами.

Если работу с лестницы выполняют на высоте более 3-х метров или устанавливают ее на цементном и плиточном полах, во избежание падения лестницу поддерживает специально назначенный для этого работник.

При пробивке отверстий, гнезд или борозд в каменных и бетонных стенах зданий надевают защитные очки и рукавицы. Перед подключением абонентского отвода к телевизионной антенне коллективного пользования проверяют измерительным прибором отсутствие в ней напряжения электросети. При наличии напряжения подсоединять к антенне вход телевизора категорически запрещается.

Грозозащита антенн

Чтобы избежать поражения молнией антенны, телевизора и людей, находящихся внутри здания, необходимо выполнить ряд мероприятий по грозозащите антенны.

Металлические мачты, на которых

устанавливаются антенны, должны быть заземлены. Так как в антеннах наиболее часто применяются петлевые вибраторы, которые средней точкой соединены с металлической стрелой, а стрела с металлической мачтой, то дополнительных мер по грозозащите не требуется (кроме заземления металлической мачты).

Если же мачта деревянная, то по ней необходимо проложить толстый (сечением 15–25 мм²) провод или медную ленту, которые одним концом соединяют с серединами вибраторов, а другой с заземлителем.

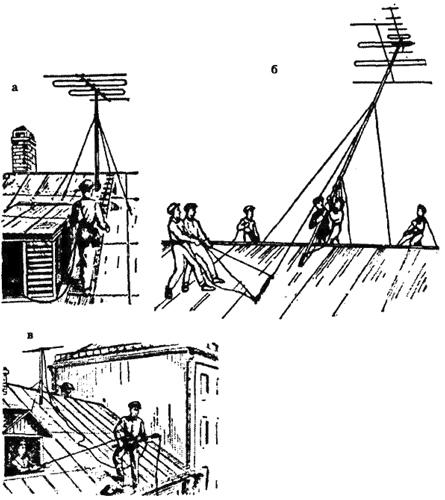

Рис. 12. Приемы безопасной работы на крыше

Заземлитель представляет собой ряд штырей, закопанных или вбитых в землю на глубину 2–3 м, и соединенных между собой толстым проводом или шиной. Вместо штырей можно использовать стальной оцинкованный лист или другой массивный металлический предмет. Для уменьшения сопротивления заземления размеры закопанного предмета должны быть максимальной величины. Металлическую оплетку коаксиального кабеля фидера также необходимо заземлить.

Лучшая грозозащита осуществляется установкой на вершине мачты металлического вертикально расположенного заостренного штыря такой длины, чтобы его острие располагалось хотя бы на 1,5 м выше антенны.

Если наружная антенна установлена вблизи высоких сооружений (либо на балконе или лоджии), оборудованных молниеотводами, то устройство грозозащиты не обязательно. Комнатные антенны также не требуют грозозащиты.
