9. Противоречия
Техническое противоречие
Люди часто предъявляют комплексные требования к технической системе. Например, ТС должна быть надежна, проста в эксплуатации, легка, потреблять мало энергии. Мы хотим, чтобы автомобиль был быстрым, безопасным и потреблял мало бензина, чтобы корабль был максимально прочным и при этом лёгким, чтобы телефон был миниатюрным и с удобной клавиатурой.
Но выполнить всю совокупность таких требований непросто. Сделали новый двигатель мощнее — это хорошо, теперь автомобиль может двигаться с большой скоростью! Но он стал потреблять больше топлива, а значит, стал менее экономичным. Изменили глушитель, ввели в него катализатор
Техническое противоречие (ТП) — модель описания ИС, в которой выделены желательные и нежелательные последствия конкретного изменения ТС.
• Делая корпус корабля более узким, снижаем затраты на трение и получаем высокую скорость хода. Но при этом снижается и остойчивость корабля, при волнении на море он может перевернуться. Делая корабль более широким, добьёмся хорошей остойчивости, но снизится скорость хода.
• Уменьшая размер кнопок на панели мобильного телефона, делаем его максимально компактным. Но набирать номер станет неудобно. Увеличив размер кнопок, получаем возможность удобного набора номера, но для размещения таких кнопок потребуется большой корпус.
• Используя пароли, состоящие из нескольких десятков знаков, повышаем защиту компьютерных программ от взлома. Но такой пароль трудно запомнить. Короткий пароль легко запомнить, но легко и подделать.
• Используя более вместительные автобусы, уменьшаем количество автобусов на маршрутах и затраты на заработную плату водителей, но при этом увеличиваются время посадки и выхода пассажиров и интервалы движения. Используя небольшие автобусы, интервалы движения сокращаем, но затраты на заработную плату водителей возрастают.

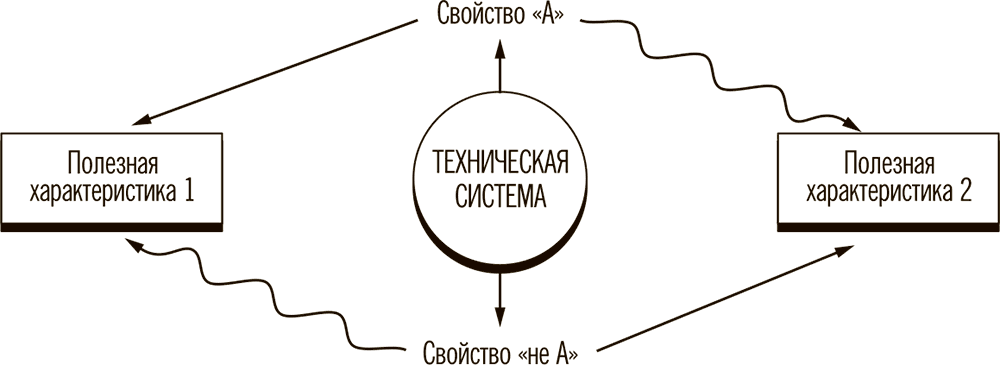

Техническое противоречие можно отобразить следующей схемой (рис. 10):
Рис. 10
Выявление технических противоречий

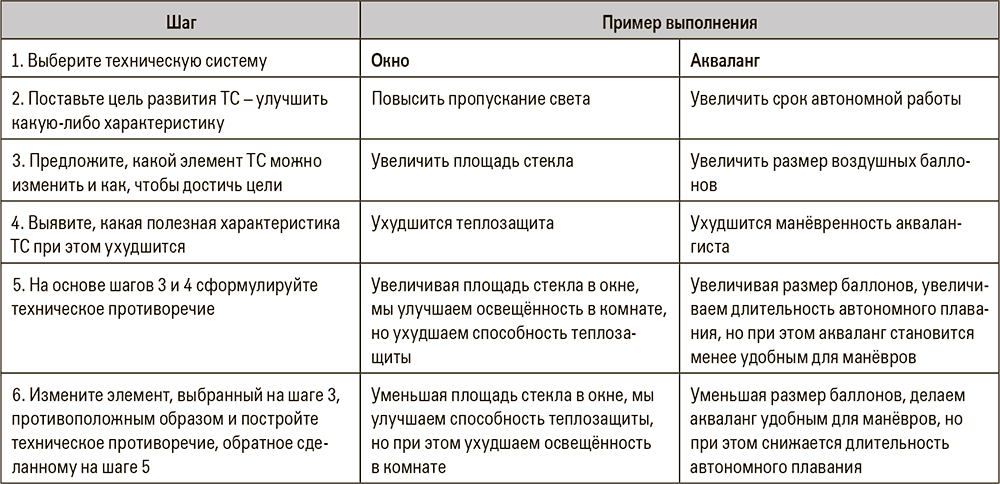

Эта работа может быть выполнена в несколько шагов.

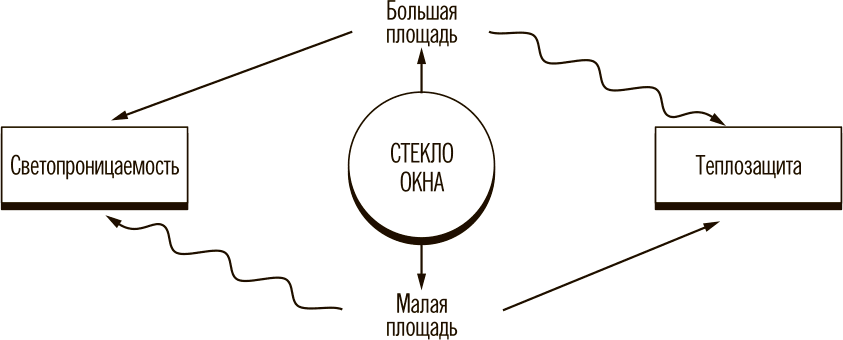

Рис. 11. Схема ТП для окна

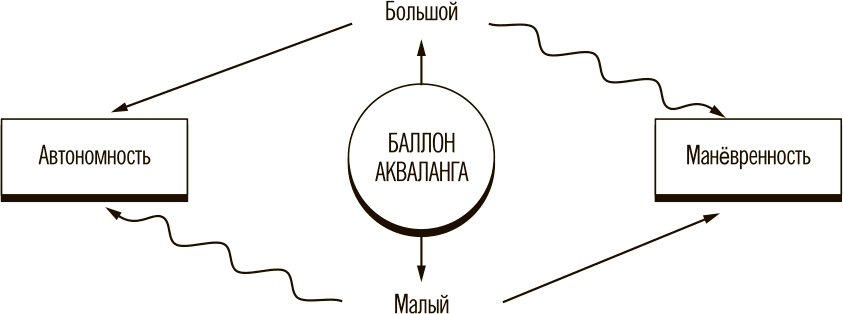

Рис. 12. Схема ТП для акваланга
Формулировка ИС в виде ТП имеет эвристический потенциал — она как бы отрезает пути поиска компромиссных, не идеальных решений, а также позволяет использовать инструмент «Приёмы устранения технических противоречий».
Физическое противоречие
Ещё большим эвристическим потенциалом обладает физическое противоречие.
Стандартный путь совершенствования ТС — оптимизация, то есть выбор оптимальных значений их характеристик. При этом стараются достичь простого компромисса между противоположными требованиями к ТС. Но это не всегда возможно. Когда оптимизация не позволяет достичь нужного потребительского качества, приходится решать
Для этого нужно точно поставить задачу — достичь максимально возможного уровня реализации противоположных свойств. Такая задача формулируется в виде так называемого физического противоречия.

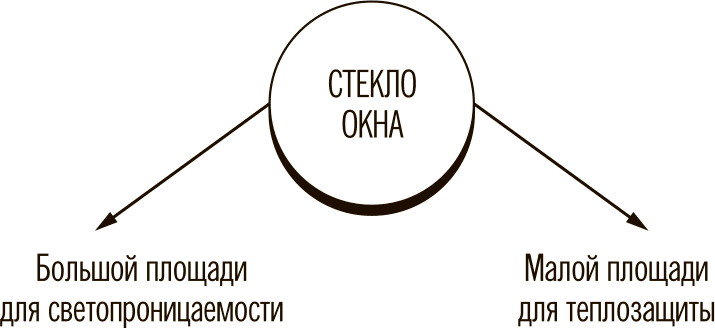

Рис. 13. ФП для окна

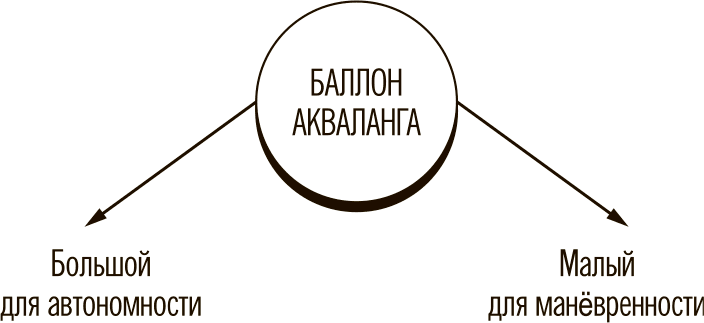

Рис. 14. ФП для акваланга
Физическое противоречие (ФП) — это модель описания задачи, в которой противоположные требования предъявляются к одному элементу ТС.
• Корпус корабля должен быть узким, чтобы снизить затраты на трение и получить высокую скорость хода, и корпус корабля должен быть широким, чтобы обеспечить хорошую остойчивость.
• Кнопки на клавиатуре мобильного телефона должны быть компактными, чтобы можно было уменьшить его корпус, и кнопки должны быть большими, чтобы было удобно набирать номер.
• Компьютерный пароль должен быть длинным, чтобы его трудно было подобрать, и он должен быть коротким, чтобы пользователь мог легко его запомнить.
• Автобусы должны быть вместительными, чтобы уменьшить количество водителей, и автобусы должны быть небольшими, чтобы снизить интервал их движения.
Физическое противоречие предполагает объединение в рамках одного высказывания двух «должно быть», двух противоположных требований решателя.
Можно ли сказать, что в любой технической системе есть присущие ей противоречия?
— Из самого определения противоречий следует, что в природе их не существует. Противоречие лишь модель проблемной ситуации, и формулирует её сам человек.
10. Приёмы устранения противоречий
Общие принципы решения задач
Любая вещь, созданная человеком, — это результат какого-либо технического решения или изобретения. Опыт творческого труда поколений новаторов собран в десятках миллионов патентов, хранящихся в патентных библиотеках.
В основе любого технического решения лежит некий принцип. Принципов значительно меньше, чем изобретений. Есть множество историй о том, как изобретатели случайным образом находили некий принцип и переносили его на решаемую задачу. Наблюдая за открыванием дверей в трамвае, изобретатель видит в них принцип разворачивания сложенной конструкции и создаёт новое устройство для спуска спасательных шлюпок на воду. Разбирая игрушки своего ребёнка, изобретатель берёт в руки надувного клоуна, осознаёт принцип использования пневмоконструкций и вдруг понимает, как сделать уникальное приспособление для станка… Если такие принципы специально выделить из массива сделанных ранее изобретений, то они могут стать приёмами-подсказками при решении новых изобретательских задач.
Но как ограниченное количество приёмов-подсказок можно использовать для решения бесконечного количества разнообразнейших изобретательских задач? Для того чтобы приёмы стали действительно эффективными, понадобился новый подход к описанию самих изобретательских задач, к сворачиванию информации.
Приёмы устранения технических противоречий
Такой новый подход появился в рамках ТРИЗ. Изобретательские задачи в ТРИЗ стали представляться как выявленные противоречия. При этом оказалось, что огромное количество разнообразных задач можно свести к ограниченному количеству противоречий. И обобщённые принципы (приёмы-подсказки) стали подходами к устранению противоречий.
