Человек издавна изобретает. Добыть и приготовить пищу, передать на большое расстояние информацию, отвести воду от жилища… Для этого он создаёт технику: различные устройства, приборы, машины. Но техника сама по себе человеку не нужна — нужен эффект, который она производит, нужен результат. Чем проще будет ТС, тем лучше. Получается, что предел развития техники — это получение полезного результата вообще без ТС.
Этот внешне парадоксальный вывод и лёг в основу понятия идеальной технической системы. Понятие идеальной ТС предложил Г. С. Альтшуллер.
Под идеальной понимается такая техническая система, затраты на получение полезного эффекта в которой

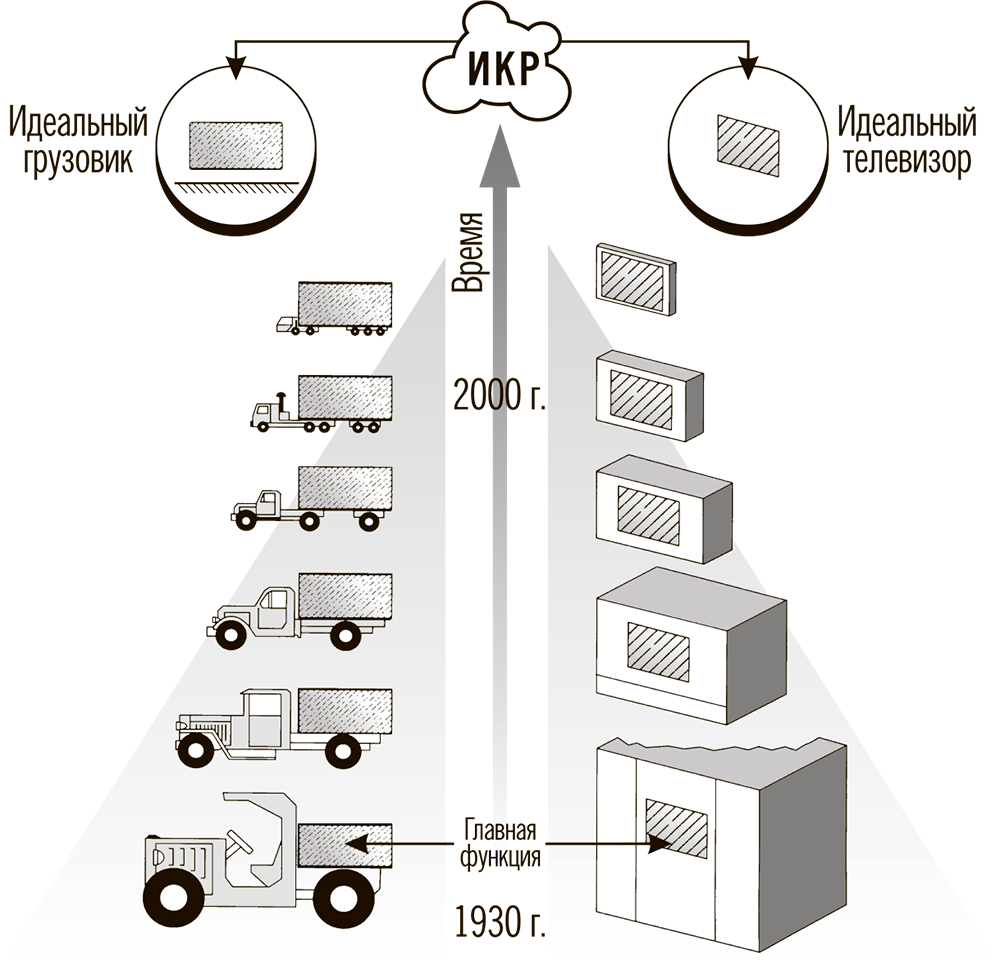

Рис. 9. Развитие систем идёт в направлении увеличения идеальности. Система идеальна, если её нет, а функция выполняется [12]
12
По рисунку А. В. Подкатилина.
Идеальный телевизор — это получение высококачественного изображения без технического устройства.
Идеальный автомобиль — это самостоятельное перемещение грузов.
Как видим, система здесь описывается через свою функцию. Пределом развития ТС является выполнение полезной функции без всяких затрат. Именно это можно рассматривать как конечную цель её развития. Такой подход к описанию будущего очень удобен. Мы можем пока не знать, из каких материалов будет сделана будущая система, какие физические принципы в ней заложены, но мы знаем, к какому пределу она стремится. Каждая узкая область техники имеет собственные критерии оценки идеальности. Помимо широко известного коэффициента полезного действия применяются коэффициенты полезной загрузки площади или объёма, коэффициент полезного использования времени, коэффициент зольности топлива, коэффициент эффективности экономики и т. п.
Чем меньше затраты на выполнение функции, тем более идеальна система. Можно увеличить идеальность, используя ресурсы самой обрабатываемой ТС.
Хлеб традиционно выпекают в специальных печах. Стоимость таких печей и затраты энергии на их нагрев очень велики. Изобретатели предложили нагревать сразу само тесто. Оказалось, что для этого есть определённый ресурс — тесто электропроводно. Если через него пропустить электрический ток, то будет выделяться тепло. Теперь выпечка происходит очень быстро, прямо при движении форм с тестом по конвейеру. Печь не нужна, существенно снижаются и затраты энергии.
Идеальность обрабатывающей ТС можно увеличить, возложив на неё выполнение дополнительных функций. Так, в одном устройстве совмещают возможности двух. Например, сеялка вносит в почву не только семена, но и удобрения.
Идеальный конечный результат
Решая изобретательскую задачу, специалист по ТРИЗ ищет решение с высокой идеальностью, то есть такое, которое позволяет добиться необходимого результата
ИКР может формулироваться по-разному. Но самая распространённая, классическая формулировка такова:
Идеальный конечный результат: Х– элемент сам выполняет требуемое действие (вместо какой-то специализированной ТС), продолжая выполнять функцию, ради которой он был первоначально создан.
При этом под названием «Х– элемент» может скрываться либо сама проблемная ТС, либо какая-то её подсистема.
В море недалеко от берега установлены буи. Они обозначают линию, которую нельзя пересекать судам. Буи в темноте светятся — на них установлены лампы и аккумуляторы. Время от времени аккумуляторы приходится менять и подзаряжать — для этого работает специальная служба. В ветреную погоду, когда море волнуется, замена аккумуляторов становится проблемой. Заказчик просит решить эту проблему. Какой путь её решения следует выбрать?
Идеальная система подзарядки — когда системы нет вообще, а её функция выполняется. Сформулируем ИКР: буй сам заряжает аккумулятор, продолжая выполнять функцию границы зоны, разрешённой для плавания.
Можно ли реализовать ИКР в данном конкретном случае? Для этого нужно найти ресурс — бесплатную энергию, которую можно преобразовывать в электрическую. Нетрудно догадаться, что такой ресурс есть — это энергия волн. Есть простые готовые устройства, с помощью которых качающийся на волнах буй будет сам по себе заряжаться. А система замены аккумуляторов с применением рискованного человеческого труда будет не нужна.
Дана изобретательская ситуация: необходимо повысить идеальность комнатного очистителя воздуха. Что может быть Х-элементом?
• ИКР-1: воздух сам отделяет от себя пыль.
• ИКР-2: фильтрующий элемент сам (без вентилятора и корпуса) очищает воздух.
• ИКР-3: стенка квартиры сама очищает воздух от пыли.
Упражнение 8
1. Мытьё окон — утомительная работа, которой приходится заниматься постоянно, иначе оседающая на стекле пыль очень скоро сделает окно непрозрачным. В высотных зданиях мытьё окон к тому же просто опасно. Придумайте, как повысить идеальность этой операции.
2. Длительность моментов, когда человек переживает острые ощущения, очень мала. Нужно сделать много снимков, чтобы «поймать» нужный момент и получить фотографию человека в таком состоянии. Как, не делая большого количества снимков, сфотографировать человеческое лицо в нужный момент, например при катании на экстремальных аттракционах? Сформулируйте ИКР.
3. Весной, когда разливается река, может возникнуть необходимость быстро возвести дамбу. Завозить для этого специальные строительные материалы (бетон, камень, металлические листы) долго и дорого. А подручные материалы (песок, почва), к сожалению, очень быстро размываются потоками воды. Как повысить скорость и эффективность строительства такой временной дамбы?
