Опять можно восхищаться лаконичностью инженеров Intel, которые ухитрились всего в трех битах закодировать столько регистров. Это, кстати, объясняет, почему нельзя выборочно обращаться к старшим и младшим байтам регистров SР, BР, SI, DI и, аналогично, к старшему слову всех 32-битных регистров. Во всем «виновата» оптимизация и архитектура команд. Просто нет свободных полей, в которые можно было бы «вместить» дополнительные регистры. Сегодня мы вынуждены расхлебывать результаты архитектурных решений, выглядевшими такими удачными всего лишь десятилетие назад.
Обратите внимание на порядок регистров: AX, CX, DX, BX, SР, BР, SI, DI. Немного не по алфавиту, верно? И
Таким образом, мы уже можем «вручную» без дизассемблера распознавать в шестнадцатеричном дампе регистры-операнды. Очень неплохо для начала! Или писать самомодифицирующийся код. Например:
Он изменит 6 строку на XOR SP,SP. Это «завесит» многие отладчики, и, кроме того, не позволит дизассемблерам отслеживать локальные переменные адресуемые через SР. Хотя IDA Pro и позволяет скорректировать стек вручную, для этого надо сначала понять, что SР обнулился. В приведенном примере это очевидно (но в глаза, кстати, не бросается), а если это произойдет в многопоточной системе? Тогда изменение кода очень трудно будет отследить, особенно в листинге дизассемблера. Однако, нужно помнить, что самомодифицирующийся код все же уходит в историю. Сегодня он встречается все реже и реже.

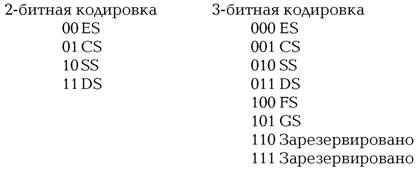

Первоначально сегментные регистры кодировались всего двумя битами и этого с вполне хватало, т.к. их было всего четыре. Позже, когда количество их увеличилось, перешли на трехбитную кодировку. При этом две кодовые комбинации (110b и 111b) в настоящее время не применяются и вряд ли будут добавлены в ближайшем будущем. Но что же будет, если попытаться их использовать? Генерация INT 06h. А вот отладчики-эмуляторы могут вести себя странно. Одни не генерируют при этом прерывания, чем себя и выдают, а другие — ведут себя непредсказуемо, т.к. при этом требуемый регистр может находится в области памяти, занятой другой переменной (это происходит, когда ячейка памяти определяется по индексу регистра, при этом считываются три бита и суммируются с базой, но никак не проверяются пределы).
Кстати, IDA Pro вообще отказывается анализировать весь последующий код. Как это можно использовать? Да очень просто — если эмулировать еще два сегментных регистра в обработчике INT 06h, то очень трудно это будет как отлаживать, так и ди-зассемблировать программу. Однако, это опять-таки не работает под win32!

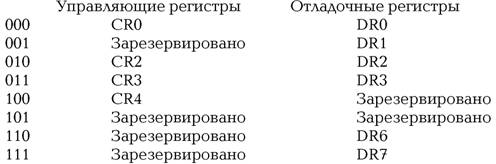

Управляющие/отладочные регистры кодируются нижеследующим образом:

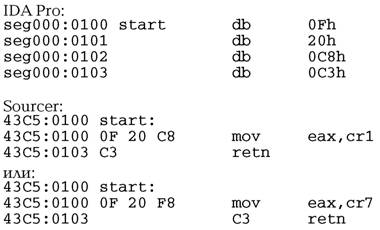

Заметим, что коды операций mov, манипулирующих этими регистрами, различны, поэтому-то и возникает кажущееся совпадение имен. С управляющими регистрами связана одна любопытная мелочь. Регистр CR1, как известно большинству, в настоящее время зарезервирован и не используется. Во всяком случае, так написано в русскоязычной документации. На самом
Все эти команды на самом деле не существуют и приводят к вызову прерывания INT06h. Не так очевидно, правда? И еще менее очевидно обращение к регистрам DR4-DR5. При обращении к ним исключения не генерируется. Между прочим, IDA Pro 3.84 дизассемблирует не все регистры. Зато великолепно их ассемблирует (кстати, ассемблер этот был добавлен другим разработчиком).
Пользуясь случаем, акцентируем внимание на сложностях, которые подстерегают при написании собственного ассемблера (дизассемблера). Документация Intel местами все же недостаточно ясна (как в приведенном примере), и неаккуратность в обращении с ней приводит к ошибкам, которыми может воспользоваться разработчик защиты против хакеров.
Теперь перейдем к описанию режимов адресации микропроцессоров Intel. Тема очень интересная и познавательная не только для оптимизации кода, но и для борьбы с отладчиками.

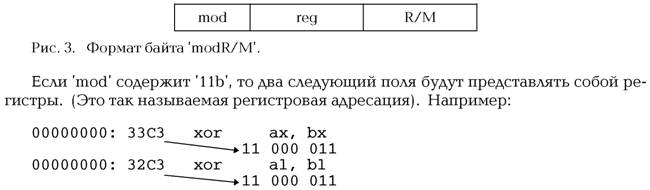

Первым ключевым элементом является байт modR/M.
Как отмечалось выше, по байту modR/M нельзя точно установить регистры. В зависимости от кода операции и префиксов размера операндов, результат может коренным образом меняться.
Биты 3-5 могут вместо определения регистра уточнять код операции (в случаи, если один из операндов представлен непосредственным значением). Младшие три бита всегда либо регистр, либо способ адресации, что зависит от значения 'mod'. А вот биты 3-5 никак не зависят от выбранного режима адресации и задают всегда либо регистр, либо непосредственный операнд.

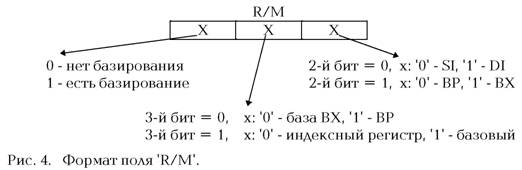

Формат поля R/M, строго говоря, не документирован, однако достаточно очевиден, что позволяет избежать утомительного запоминания совершенно нелогичной на первый взгляд таблицы адресаций (таблица 3).
Возможно, кому-то эта схема покажется витиеватой и трудной для запоминания, но зубрить все режимы без малейшего понятия механизма их взаимодействия еще труднее, кроме того, нет никакого способа себя проверить и проконтролировать ошибки.
Действительно, в поле R/M все три бита тесно взаимосвязаны, в отличии от поля mod, которое задает длину следующего элемента в байтах.
Разумеется, не может быть смещения 'offset 12', (т.к. процессор не оперирует с полуторными словами), а комбинация '11' указывает на регистровую адресацию.
Может возникнуть вопрос, как складывать с 16-битным регистром 8 битное смещение? Конечно, непосредственному сложению мешает несовместимость типов, поэтому процессор сначала расширяет 8 бит до слова с учетом знака. Поэтому, диапазон возможных значений составляет от —127 до 127. (или от —0x7F до 0x7FF).
