Торпеды российского флота

БИБЛИОТЕКА «ГАНГУТ»

Под научной редакцией контр-адмирала В. Н. Панферова

С.- Петербург ЛЕНКО Издательство «Гангут» МП «Нептун» 1993

В ночь на 14 января 1878 года пароход «Великий князь Константин» под командованием С. О. Макарова подошел к Батуму. На рейде стояла турецкая эскадра. Бесшумно спустили два минных катера – «Синоп» и «Чесму». Вооруженные торпедами Уайтхеда они скрытно подошли к стоявшему в охранении сторожевому кораблю «Интибах». Прозвучала короткая команда и выпущенные торпеды почти одновременно попали в цель. Раздался мощный взрыв. «Затем слышен был сильный треск от переламывающегося судна, глухие вопли… отчаяния… команды. Пароход лег на правую сторону и быстро

погрузился… Громкие крики “ура” команды обоих катеров известили эскадру Габарта-паши, что его сторожевой пароход потоплен от взрыва мин». Так докладывал С. О. Макаров о результатах первой в мире успешной торпедной атаки.

Впрочем это была уже не первая атака его катеров. Месяц тому назад на том же Батумском рейде «Синоп» и «Чесма» атаковали турецкий броненосец «Махмудие». Увы, торпеды тогда прошли мимо. То ли помешал сильный огонь турок, то ли не было опыта в прицеливании, но, проскочив мимо броненосца, торпеды выскочили на пляж.

Неудача расстроила Макарова. Ведь торпед у него было всего четыре и получить их удалось с большим трудом. Боясь потерять «дорогостоящие мины без… пользы» (торпеды обходились России более чем в 4000 руб. каждая), главный командир Черноморского флота Н. А. Аркас отказал С. О. Макарову в выдаче торпед. Получить их он смог только благодаря своей исключительной настойчивости. Его телеграмма в Петербург звучала почти умоляюще: «Турки имеют боны, катера не могут подходить… Главный командир не дает мин… Если можете дать… четыре или по крайней мере две мины, то прошу телеграфировать». Торпеды С. О. Макарову выделили, а Н. А.Аркасу пришлось оправдываться перед управляющим Морским министерством, объясняя свои сомнения в успехе, т.к. «лейтенант Макаров и офицеры парохода “Великий князь Константин” совершенно не знакомы со сложным механизмом мин Уайтхеда…». Получив в Николаеве столь желанные торпеды Макаров и осуществил свои дерзкие атаки.

И все же путь русских моряков к овладению торпедным оружием был не прост.

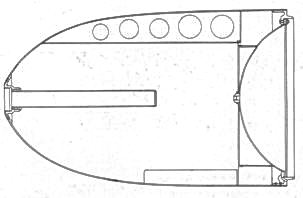

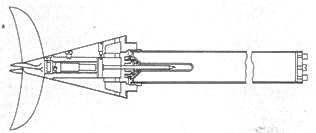

Торпеда образца 1904 г. а – ударник; б – ударник в сборе с запальным стаканом и капсюлем

И. Ф. Александровский (1817-1894 гг.)

Первая отечественная торпеда была создана замечательным русским изобретателем, художником-фотографом Иваном Федоровичем Александровским. Трудная судьба сложилась у этого талантливого русского человека, большого патриота, оставившего яркий след в развитии отечественного флота.

Родился И. Ф. Александровский в 1817 году в г. Митава Курляндской губернии. Уже юношей он отличался большой любознательностью, склонностью к изобретательству и незаурядными способностями к живописи. После окончания митавского технического училища Иван Федорович переезжает в Петербург, где посещает Академию художеств. Вскоре его работы становятся популярны.

В это время в Европе получает бурное развитие фотография, и молодой живописец с увлечением берется за новое дело. Тонкий художественный вкус, глубокий научный интерес позволяют ему достичь в этом виде искусства больших успехов. Ателье Александровского превращается в высокодоходное предприятие, и он даже становится придворным фотографом.

Однако не хлебом единым жил этот незаурядный человек. Не фотографии и не живописи суждено было определить его дальнейшую судьбу. Ивана Федоровича неудержимо влекло к изобретательской деятельности и технике. Его самым крупным изобретением становится первая отечественная подводная лодка с механическим двигателем. Ее строительство завершили в 1865 году. На следующий год лодку посетил Александр II. «Чрезвычайно умно придумано»,- заключил царь. Через несколько дней «Высочайшим приказом по Морскому ведомству» И. Ф. Александровский был награжден орденом Владимира 4-й степени и зачислен на службу вольным механиком в чине титулярного советника с мундиром и годовым

содержанием 5000 рублей. С этого дня почти весь остаток жизни он посвящает отечественному флоту и прежде всего созданию подводной лодки и ее оружия – торпеды.

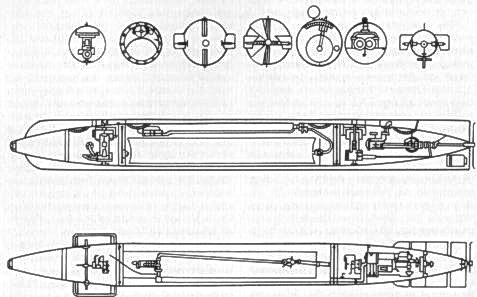

Торпеда И. Ф. Александровского, изготовленная в 1875 г.

Первоначально изобретатель предполагал вооружить лодку двумя связанными между собой минами. После отдачи их креплений они должны были всплыть под атакованным кораблем, охватив его корпус с обоих бортов. После этого лодке следовало отойти на безопасное расстояние и с помощью электротока по проводу взорвать мины. Прекрасно понимая сложность такой атаки, Александровский постоянно думал об оружии, которое не требовало бы сближения с целью вплотную. Таким оружием мог быть только подводный самодвижущийся снаряд. Его разработкой он и занялся. «В 1865 году,- пишет Александровский,- мною был представлен… адмиралу Н. К. Краббе (управляющий Морским министерством – Авт.) проект изобретенного мною самодвижещегося торпедо. Сущность… Торпедо ничего более, как только копия в миниатюре с изобретенной мною подводной лодки. Как и в моей подводной лодке, так и моем торпедо главный двигатель – сжатый воздух, те же горизонтальные рули для направления на желаемой глубине… с той лишь разницей, что подводная лодка управляется людьми, а самодвижущееся торпедо… автоматическим механизмом. По представлению моего проекта самодвижущегося торпедо Н. К. Краббе нашел его преждевременным, ибо в то время моя подводная лодка только строилась».

Заявление Александровского об изобретении им торпеды было сделано за год до того, как в 1866 году аналогичное заявление сделал англичанин Р. Уайтхед. Знал ли Иван Федорович о его работах?

Скорее всего, нет. Он не только раньше заявил о своем изобретении, но и пришел к нему совершенно самостоятельно. Его путь к замыслу торпеды был последователен и логичен: от подводной лодки с пневмоэнергетикой для движения под водой к идее ее главного оружия – самодвижущейся мине с двигателем, работающим на сжатом воздухе.

Первый отказ не обескуражил изобретателя. Будучи полностью занят испытаниями подводной лодки, Александровский понимал, что главный разговор о ее оружии – впереди. Только после того как лодка бывла неоднократно успешно испытана, он в 1868 году повторно представил проект своей торпеды. Справедливости ради надо сказать, что к этому времени о торпедах Уайтхеда в России уже знали. Первое сообщение о них было напечатано в январском номере «Морского сборника» за 1868 год. Сам Иван Федорович вспоминал, что во время одного из своих посещении Н. К. Краббе, последний сообщил ему об изобретении в Австрии подводной самодвижущейся мины, на что «я тотчас же ему доложил, что подобная мина давно уже придумана мной».

Решение по второму предложению И. Ф. Александровского руководство Морского ведомства приняло в 1869 году. Звучало оно так: «Дабы не стеснять в исполнении автора, изобретателю разрешается создать торпеду на собственные средства с последующим возмещением». Будучи занят подводной лодкой, Александровский смог приступить к изготовлению торпед лишь в 1873 году. «Вследствие этого, а также по причине крайне неудовлетворительных механических средств торпедо,- пишет он,- могло быть изготовлено не ранее 1874 года». Делались торпеды в одной из частных слесарных мастерских на Казанской улице. Все работы велись вручную нанятыми Александровским мастеровыми. К началу 1874 года они изготовили два опытных образца.

Что представляли из себя первые русские торпеды? Это были сигарообразные снаряды с несколько притупленной головной частью. Изготовлены они были из листового железа толщиной 3,2 мм. Одна из торпед имела диаметр 610 мм и длину 5,82 м, другая 560 мм и 7,34 м соответственно. Весили они около 1100 кг. В качестве «движущей силы» в торпедах использовался сжатый воздух. Его резервуар объемом 0,2 м³ (длина 2,4 м, диаметр 330 мм) размещался внутри корпуса и был рассчитан на рабочее давление 60 ат. Для обеспечения равномерного хода торпеды давление с помощью редуктора снижалось до рабочего – 5-10 ат. В качестве двигателя в торпедах использовалась одноцилиндровая машина двойного действия с прямой передачей на вал. Глубина хода регулировалась с помощью водяного балласта, точность хода по направлению обеспечивалась вертикальным стабилизатором.
