Торпеды российского флота
Шрифт:
До конца XIX века развитие торпед в отечественном флоте шло, главным образом, по пути совершенствования первого образца, купленного у Р. Уайтхеда. Заключалось оно в улучшении конструкции, в повышении скорости и увеличении заряда взрывчатого вещества, калибр же торпед оставался неизменным. Не возросла практически за эти годы и дальность их хода. Реальная возможность ее увеличения появилась лишь в 1886 году после того, как бывший чертежник Фиумского завода Людвиг Обри изобрел гироскопический прибор. Используя свойства гироскопа сохранять неизменным свое положение в пространстве, он предложил простую, но надежную систему управления торпедой. Она состояла из гироскопа, рулевой машинки и вертикальных рулей. Применение изобретения резко сокращало рассеивание торпед по направлению и давало возможность увеличить дальность стрельбы. Гироскопический прибор незамедлительно внедрили в отечественном флоте. В начале октября 1886 года на миноносце № 119 в Фиум на завод Уайтхеда доставили торпеду обр. 1886 года с броненосца «Император Николай I» для установки на ней прибора Обри. Это было первая торпеда в
* Во время русско-японской войны заводу Шварцкопфа в Берлине в срочном порядке заказали 75 торпед обр. В/50 – калибр 450 мм, длина 3,55 м, вес 390 кг, вес ВВ 50 кг, скорость 24 уз, дальность хода 0,8 км. Укороченные торпеды предназначались для подводных лодок «Сом» и «Осетр» Владивостокского отряда, а также для строившихся лодок типа «Кайман».
| Соединение флота/Количество торпед | 1-я Тихоокеанская эскадра (Порт-Артур) | 2-я Тихоокеанская эскадра | Владивостокский отряд крейсеров | Всего |
| Выстрелено | 16 | 2 | 7 | 25 |
| Попало в цель | 5 | 0 | 6 | 11 |
| Процент попадания | 31 | 0 | 86 | 44 |
Наиболее совершенной к концу XIX века стала торпеда обр. 1898 года «Л». Спроектированная заводом Лесснера на основе фиумских образцов, она в течение ряда лет находилась в серийном производстве на отечественных заводах. Ее скорость составляла 30 уз., вес заряда взрывчатого вещества – 64 кг. Чем отличалась эта торпеда от первого образца? Что обеспечило столь значительное улучшение тактико-технических характеристик? Внешне она прежде всего отличалась меньшей длиной и большей полнотой обводов зарядного и кормового отделений. Это не только улучшало условия эксплуатации на кораблях, особенно при подаче через палубные люки к подводным минным аппаратам, но и обеспечивало более чем двукратное увеличение боевого заряда, а также размещение более мощного двигателя. Последнее, наряду с увеличением объема воздушного резервуара до 0,266 м³ , повышением в нем давления до 100 ат, а также в результате применения четырехлопастных винтов, позволило не только существенно повысить скорость, но и несколько увеличить дальность хода торпеды. По сравнению с обр. 1876 года это был уже значительный прогресс. Именно торпеды обр. 1898 года, помимо заказанных в 1904 году Шварцкопфу, явились основным образцом, применявшимся кораблями Российского флота в русско-японской войне. Данные, характеризующие использование торпед кораблями отечественного флота в войну 1904-1905 годов приведены в таблице 2.
Применялись торпеды главным образом миноносцами, выполнившими 17 стрельб из 25-ти. Однако стреляли также крейсеры (четыре раза) и столько же минные катера. В основном стрельба производилась ночью – 16 атак. Дистанция не превышала, как правило, нескольких кабельтовых. Стреляли всегда одиночной торпедой. Высокая успешность применения торпед кораблями Владивостокского отряда объясняется тем, что использовались они в основном по транспортам, остановленным для досмотра, после обнаружения военного груза.

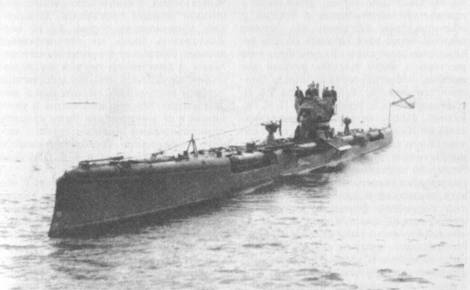

Подводная лодка «Львица» с торпедными аппаратами конструкции С. К. Джевецкого
В 1904 году Российский флот первым принял торпеду Уайтхеда калибра 450 мм, вследствие чего она получила название «Stlura Russo»- в переводе с итальянского «русская мина». В русско- японской войне торпеда обр. 1904 года практически не использовалась. Фиумский завод поставил ее России 93 штуки. В дальнейшем производство наладили на заводах Обуховском и Лесснера. С началом изготовления торпед в России в них внесли некоторые конструктивные улучшения.
Важным этапом в развитии торпедного оружия явилось внедрение в энергосиловые установки «сухого», а затем и «влажного» подогрева сжатого воздуха. Еще в 1899 году лейтенант И. И. Назаров, проводя на Черноморском флоте эксперименты с подогревом сжатого воздуха, докладывал: «Результаты этих опытов… показывают, что погревание сжатого воздуха в самодвижущихся минах является могучим средством для увеличения их скорости и дальности». Первой торпедой Уайтхеда с «сухим» подогревом сжатого воздуха стала торпеда обр. 1908 года. Приобретенная в том же году для Российского флота, она в широких масштабах производилась и на отечественных заводах.
Взаимоотношения русских специалистов с Фиумским заводом были деловыми и достаточно тесными. К началу 1912 года завод закончил разработку новой торпеды, а уже в апреле с фирмой Уайтхед и К0 заключили договор на поставку 250 торпед этого типа с правом их изготовления в России и обязательством поставить два первых образца через пять месяцев со дня заключения контракта. В сентябре

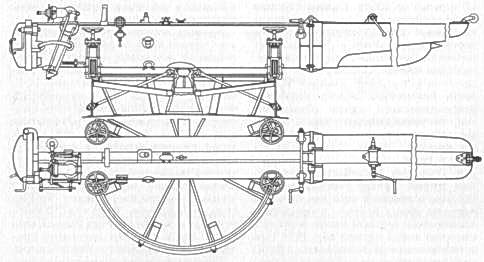

Надводный торпедный аппарат образца 1910 г.
Именно торпеда 45-12, наряду с образцами 1908-го и 1910 года, в основном использовалась Российским флотом в первую мировую войну. Данные, характеризующие применение торпед в ней, приведены в таблице 3.
Всего за время войны по кораблям противника было выпущено более 300 торпед. Использовались они практически только подводными лодками и миноносцами. Успешность применения торпед в среднем составляла 10-12%. Большой процент попаданий на Черноморском флоте (33-50%) объясняется тем, что торпеды здесь применялись в основном для уничтожения транспортов. Дистанция стрельбы с подводных лодок и миноносцев составляла 5-6 кабельтовых. Стрельба по транспортам осуществлялась, как правило, одной торпедой, по боевым кораблям – двумя-тремя. По крейсерам выстреливалось до пяти торпед.
Предпринимались попытки использовать торпеды и на реках. Так, в январе 1915 года из Кронштадта в Сербию направили отряд торпедистов с 10 решетчатыми и двумя однотрубными торпедными аппаратами. Установленные в виде «кинжальных береговых батарей», они применялись не только для поражения кораблей и судов противника, но и для разрушения его гидротехнических сооружений. Правда, использовались для этого старые торпеды обр. 1897-го и 1898 года.
| Год | Балтийский флот | Черноморский флот | ||||||||||
| подводные лодки | миноносцы | подводные лодки | миноносцы | |||||||||
| выстрелено | попало в цель | процент попадания | выстрелено | попало в цель | процент попадания | выстрелено | попало в цель | процент попадания | выстрелено | попало в цель | процент попадания | |
| 1914 | 12 | 0 | 0 | 30 | 4 | 13 | 33 | 1 | 3 | 40 | 5 | 12 |
| 1915 | 94 | 11 | 12 | |||||||||
| 1916 | 48 | 5 | 10 | 15 | 7 | 50 | 6 | 2 | 33 | |||
| 1917 | 28 | 1 | 4 | 1 | 1 | 100 | 0 | 0 | 0 | 0 | 0 | 0 |
| Всего | 182 | 17 | 10 | 31 | 5 | 16 | 48 | 8 | 17 | 46 | 7 | 15 |
