Торпеды российского флота

Успенский Г. В.

Линия стрельбы проходила вдоль стенки гавани. Первоначально ее просто отгородили буйками, но снующие по гавани катера и шлюпки мало обратили на них внимание. Поэтому вскоре их пришлось заменить бонами с металлической сетью. Поперек линии стрельбы на расстоянии 600, 1200 и 1800 футов (183, 366 и 549 м) установили щиты с натянутыми на них легкими сетями. Возле щитов на плотах находились матросы – «махальные», момент прохода торпеды они обозначали отмашкой флага. По этим отмашкам и расчитывалась скорость хода торпеды. Точность движения оценивалась по проделанным в сетях дырам.

Кронштадтская пристрелочная станция начала действовать 5 июня 1886 года. До конца навигации через нее прошло 34 торпеды, 15 из которых были приняты флотом. Для этого пришлось сделать 530 выстрелов. Пристрелка торпед на специально оборудованной станции существенно повысила качество их приемки. Как отмечал ее первый заведующий лейтенант А. П. Енахович, начали выявляться такие недостатки торпед, которые он ни разу не мог обнаружить при стрельбе с миноноски, «сделав за две кампании 500 выстрелов».

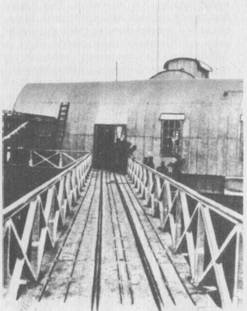

Эстакада к пристрелочной станции

В 1887 году пристрелка на станции шла уже полным ходом. По договору с заводом за каждую

торпеду изготовитель отчислял в казну часть ее стоимости. В случае несоответствия договорным условиям торпеду могли сразу возвратить на завод. Однако делать это, как правило, не спешили. Специалисты со станции с большой настойчивостью добивались доведения каждой пристреливаемой торпеды до состояния, допускающего ее приемку. Например, при отклонении торпеды по глубине или направлению она тщательно взвешивалась в специальной ванне, замерялась ее плавучесть, крен, дифферент, регулировались рулевые машинки, подбирались углы перекладки рулей и т. д. Долгое время неприкосновенным оставался лишь гидростат с маятниковым механизмом, сохранивший пришедшее еще с Фиумского завода название «секрет Уайтхеда». Более жестко подходили к торпедам, не выполнявшим требования по скорости. Их обычно возвращали на завод после пяти-семи незачетных выстрелов. Всего за 1887 год через станцию прошло 79 торпед, 51 из которых была принята флотом. Из общего числа сделанных за год выстрелов – 1906 – на долю последних приходилось 1288.

В Севастополе первая постоянно действующая пристрелочная станция начала функционировать в 1887 году. Создали ее на базе старого парохода «Брестовец». На нем установили «две пусковые решетки, опускавшиеся на два фута (0,61 м) ниже днища, большой «воздухонагнетательный насос», станки и прочее оборудование. Для стрельбы из надводного аппарата станции придавалась миноноска. Место стоянки обоих судов определили в Килен-бухте. Отсюда по направлению к Голландии (местность на Северной стороне) и проходила линия стрельбы. За первый год своего существования Севастопольская станция пристреляла 24 торпеды. Для этого пришлось сделать 466 выстрелов. Береговая же пристрелочная станция появилась на Черноморском флоте лишь в 1898 году. Ее постройки возвели на южном берегу Северной бухты неподалеку от места якорной стоянки прежней станции. В связи с увеличившейся дальностью хода торпед пришлось лишь несколько переориентировать линию стрельбы. Теперь она проходила по направлению к Сухарной балке.

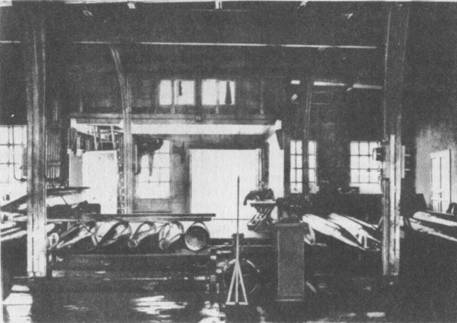

Внутренний вид пристрелочной станции

Возросшие тактико-технические характеристики торпед обусловили необходимость создания новой пристрелочной станции и на Балтике. Размеры Военной гавани уже не могли обеспечить их пристрелку. Участились потери торпед от ударов о стенку гавани. В связи с этим осенью 1903 года для выбора нового места для пристрелочной станции создали специальную комиссию. Она рассмотрела три предварительно отобранных места: на малом Транзундском рейде в бухте Койвисто, в Выборгском заливе и в бухте Царевна под Свеаборгом. Последнее место признали наиболее подходящим. Однако острова, на которых предполагалось разместить станцию, являлись частной собственностью и уговорить их владельца на продажу не удалось. Непреодолимым препятствием оказалось и общественное мнение жителей Гельсингфорса, использовавших эти острова для летнего отдыха.

В поисках другого места для пристрелочной станции были рассмотрены многие варианты, в том числе и такие, как постройка специального бассейна ь Кронштадте восточнее Военной гавани, размещение станции на Шуваловских озерах, в Сестрорецком разливе и ряде других пунктов. Наконец в 1907 г. место выбрали – Копенское озеро на южном берегу Копорского залива (в настоящее время оно называется Копанским). От залива озеро отделяется узким перешейком. Будучи вытянуто с севера на юг на семь верст, оно имело глубину до 49 футов (14,9 м) и славилось исключительно прозрачной водой. Его удаление от Петербурга по шоссе составляло 100 верст, а от железной дороги 20-30 верст. С владельцем озера герцогом Мекленбург-Стрелецким быстро договорились и 20 октября 1907 года Обуховский завод получил заказ на строительство пристрелочной станции, оценивавшееся по предварительной смете в 313 тыс. руб. Требовалось соорудить саму станцию в виде деревянного строения на сваях или ряжах, построить каменную электростанцию, установить паровой котел и динамо-машину, возвести жилые дома и т. д. Предусматривалась даже разработка специального вагона для перевозки торпед по железной дороге.

Строительство станции началось 14 января 1908 года, а уже 7 августа того же года Обуховский завод приступил к пристрелке первой партии торпед. Для их доставки в Копорский залив зафрахтовали пароход «Взрыв». От пристани, вынесенной из-за мелководья далеко в залив, торпеды предполагалось транспортировать по подвесной дороге. Часть ее проходила над водой, для чего между берегом и пристанью установили на ряжах столбы. Подвесная дорога приводилась в действие электромоторами, дублирующим средством являлась рельсовая колея, проложенная по специально сооруженной эстакаде. Однако в свой первый приход пароход «Взрыв» эту систему действующей не застал. Торпеды пришлось сбрасывать за борт «хвостами вниз», а затем буксировать к берегу. Далее до станции их катили по дороге, как бревна.

По условиям договора ввод станции в действие должен был завершиться пристрелкой шести торпед с последующей их передачей на крейсер «Адмирал Макаров». Но из-за повреждений, полученных во время транспортировки, пристрелять первую партию торпед в установленные сроки не удалось. Передача станции в собственность Морского министерства затянулась, и только в 1909 году для ее приемки создали специальную комиссию. В процессе ее работы выяснилось, что строительство станции осуществлялось со значительными упущениями и недостатками, в связи с чем комиссия сделала многочисленные замечания и высказала ряд предложений. В их число включили строительство железной дороги по южному берегу Финского залива, проведение телефонной линии до Ораниенбаума для связи с Кронштадтом и Петербургом и т. д. Оказались среди замечаний и такие, что свидетельствуют о весьма заботливом отношении наших предшественников к вопросам экологии: «Всеми мерами оберегать озеро от загрязнений, тем более что в нем почти нет течения. Прекратить спуск жидких нечистот, устроив сливной бетонный колодец с насосом для опоражнивания». Честь замечаний Обуховский завод принял, как соответствующие договору, выполнение же других связал с дополнительным финансированием. Так или иначе, но 15 июля 1910 года Копенскую пристрелочную станцию приняли на баланс Морского министерства. Ее главным назначением стала пристрелка торпед, поступающих на флот с заводов Лесснера и Обуховского. Кронштадтскую станцию стали использовать лишь для пристрелки отремонтированных торпед.

Таблица 1. Тактико-технические характеристики основных образцов торпед, состоявших на вооружении Российского флота.

Год приня­тия на воору­жение	Образец	Ка­либр,мм	Дли­на,м	Об­щий вес,кг	Вес ВВ,кг	Дальность и скорость хода, км—уз	Примечание
1876	обр. 1876 г.	381	5,73	350	26	0,4 — 20	Проект и производство Фиумского завода — «первый контракт».
1880	обр. 1880 г.	381	4,58	324	33	0,4 — 21	Укороченная торпеда для минных катеров. Проект и производство Кронштадской мастерской. Из­готавливалась заводами Обуховским и Лесснера.
1886	обр. 1886 г.	381	5,52	391	40	0,6 — 24	Проект Фиумского заво­да. Производство завода­ми Обуховским и Лессне­ра, Николаевской мастер­ской.
1889	обр. 1889 г. “В”	381	5,52	395	80	0,6 — 22	Проект и производство завода Лесснера.
1889	обр. 1889 г. “О”	381	5,52	420	80	0,6 — 25	Проект и производство Обуховского завода.
1894	обр. 1894 г. “С”	381	5,52	455	80	0,6 — 27	Первый образец с прибо­ром Обри. Проект и про­изводство Обуховского завода. Главный конст­руктор П. К. Сильверсван.
1897	обр. 1897 г. “С"	381	5,20	426	64	0,4 — 30 0,9 — 25	Проект и производство Обуховского завода, изго­товлялась Николаевской мастерской.
1898	обр. 1898 г. “Л"	381	5,18	430	64	0,6 — 30 0,9 — 25	Проект завода Лесснера, производство заводов Лесснера и Обуховского.
1904	обр. 1904 г.	450	5,13	648	70	0,8 — 33 2 — 25	Проект и производство Фиумского завода. Изго­товлялась заводами Обу­ховским и Лесснера.
1907	обр. 1907 г.	450	5,20	641	90	0,6 —40	Первая торпеда для под­водных лодок (ПЛ), стале­бронзовая. Проект Фиум­ского завода, производст­во заводов Обуховского и Лесснера.
						1 — 34
						2 — 27
1908	обр. 1908 г.	450	5,20	650	95	1 — 38	Первая торпеда с «су­хим подогревом». Про­ект и производство Фи­умского завода. Изготав­ливалась заводами Обуховским и Лесснера.
						2 — 27
						3 — 23
1910	обр. 1910 г.	450	5,20	665	100	1 — 38	Сталебронзовая торпеда для ПЛ. Проект и произ­водство Фиумского заво­да. Изготавливалась заво­дами Обуховским и Лесс­нера.
						2 — 34
						3 — 29
						4 — 25
1912	45-12	450	5,58	810	100	2 — 43	Первая торпеда с «влаж­ным подогревом». Про­ект Фиумского завода. Производство заводов Обуховского и Лесснера.
						5 — 30
						6 — 28

Развитие торпедного оружия в русском флоте.

Что представляли из себя торпеды, состоявшие на вооружении отечественного флота? В чем заключались основные тенденции их развития?

Абсолютное большинство образцов, а их с 1876 года по 1917-й приняли на вооружение флота 31, являлись торпедами Уайтхеда – либо приобретенными на Фиумском заводе, либо изготовленными на отечественных заводах * .

В последнем случае, они как правило, модернизировались с учетом опыта эксплуатации (см. таблицу 1).
