Транзистор?.. Это очень просто!
Шрифт:
2
Некоторые мощные транзисторы выдерживают температуру, близкую к 100 °C. Это достигается введением в полупроводниковый материал относительно больших доз примесей.
3
Ядро атома углерода содержит 6 протонов и 6 нейтронов; этот атом имеет 6 электронов, из которых 2 находятся на оболочке К и 4 на оболочке L.
4
Музей в Париже, аналогичный Политехническому музею в Москве. — Прим. перев.
5
В
6
Сопротивления, о которых говорит Любознайкин, рассчитываются путем деления малых изменений напряжений на вызываемые ими изменения тока.
Следовательно, входное сопротивление
где Uб _ малое изменение напряжения между эмиттером и базой, а Iб — возникающее в результате этого изменение тока базы.
Точно так же выходное сопротивление
где Uк — изменение напряжения, приложенного между коллектором и эмиттером, а Iк — соответствующее изменение тока коллектора.
Иногда при расчетах используют параметр выходная проводимость транзистора, представляющий собой отношение изменения выходного тока к вызвавшему его изменению выходного напряжения:
(Прим. ред.).
7
Все эти рассуждения касаются транзистора структуры n-р-n. Для транзисторов структуры р-n-р полярности всех напряжений обратные. — Прим. ред.
8
Строго говоря, частотный предел работы транзистора определяется не временем пробега носителей через базу (это привело бы лишь к задержке усиливаемого сигнала), а различием времени пробега для отдельных носителей, в результате чего происходит «размывание» усиливаемого сигнала. Однако разброс времени пробега прямо пропорционален идущему в расчет среднему значению времени пробега, так что в конечном счете это время ограничивает частотный предел транзистора. — Прим. ред.
9
Емкость коллекторного перехода у тетрода остается такой же, как у триода о аналогичной геометрией. Уменьшение роли этой емкости на высоких частотах обусловлено снижением сопротивления области базы из-за того, что активная часть базы размещается в непосредственной близости от основного вывода базы. — Прим. ред.
10
Иногда пользуются понятием статической крутизны прямой передачи транзистора — отношением постоянного тока коллектора к постоянному
Прим. ред.
11
Пользуясь иной терминологией, говорят, что коэффициент передачи тока равен произведению полной проводимости прямой передачи на входное сопротивление: Y21h11= h21.
12
Механизм нелинейных искажений в усилителях с транзисторами сложнее, чем здесь описывается. В частности, большую роль играет внутреннее сопротивление источника усиливаемого сигнала. Изучив этот вопрос глубже, Незнайкин, быть может, умерил бы свой восторг. — Прим. ред.
13
Любознайкин несколько лукавит: он выбрал для точки P 5 В для того, чтобы эта точка оказалась на характеристике Iб — 0,2 мА, что облегчает расчеты по определению различных значений напряжений и токов.
14

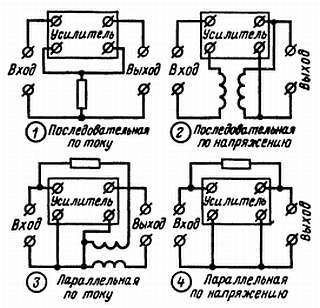

На практике различают четыре вида обратной связи, схематически представленные на наших рисунках. Обратная связь может прилагаться к входу усилителя последовательно или параллельно с первоначальным сигналом. Она может порождаться выходным током (обратная связь по току) или напряжением, которое этот ток создаст на выходной нагрузке. Схемы 1 и 4 чаще применяются в однокаскадных усилителях. Схемы 2 и 3 чаще встречаются в усилителях, оканчивающихся трансформатором, причем обратной связью охватывается сразу 2–3 каскада.
15
Это «усиление», обозначенное буквой , можно легко представить, записав, что
потому что Iэ = Iк+ Iб.
Разделив числитель и знаменатель на Iб, получим:
Отсюда видно, что меньше единицы. Выражение Iк/Iб, как мы помним, есть усиление по току в схеме с общим эмиттером, которое мы обозначаем буквой . Следовательно,
Для транзисторов с большим коэффициентом значение , приближается к единице, иначе говоря, изменения тока на выходе и входе примерно одинаковы.
