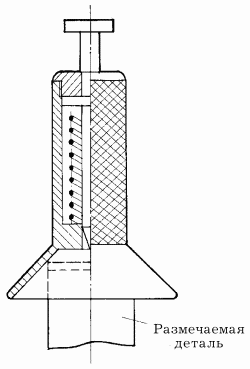

Рис. 60. Кернер-центроискатель.

Ключи – слесарно-сборочные инструменты, предназначенные для монтажа резьбовых соединений деталей. Для завертывания винтов и гаек в доступных местах служат одно– и двусторонние, накладные, накидные и коловоротные ключи, для труднодоступных – торцевые. Разводной ключ используется для соединения труб с помощью сгонов, муфт, уголков и тройников при прокладке трубопроводов и установке сантехнического оборудования. Трубный ключ необходим для отворачивания деталей как

с гранями, так и цилиндрических. Все ключи имеют свои номера, которые соответствуют размерам завертываемых гаек и диаметрам головок винтов.

Крейцмейсель – разновидность зубила с более узкой режущей кромкой, предназначенная для вырубания узких канавок и пазов.

Линейка с уровнем – инструмент для измерения уклона, представляющий собой брусок с установленным уровнем (наполненная водой и герметично закрытая стеклянная трубка с пузырьком воздуха в ней). Скользящая в прорези пластина фиксируется болтом и может выдвигаться на разную длину: от 3 до 10 мм.

Лобзик – инструмент для резки толстых листов полосового или профильного металла, для вырезания заготовок по контуру, состоящий из рамки (станка) и полотна. Зубья имеют клиновидную форму с шагом между ними от 0,8 до 1,5 мм (при этом для разрезания листового железа используются полотна с шагом между зубьями в 0,8 мм; для тонкостенных труб, тонкого профильного – 1 мм; для профильного стального проката, труб и цветных металлов – 1,25 мм; для чугуна и мягкой стали —1,2–1,5 мм).

Метчики — ручные приспособления для нарезания внутренней резьбы труб. Они могут быть трех-, четырехперовыми и многогранными. Продаются метчики в наборах из двух штук (черновой и чистовой) – для нарезания резьбы с шагом (расстоянием между нитками-витками) до 3 мм, или из трех штук (черновой, средний и чистовой) – для нарезания резьбы с шагом свыше 3 мм. Для вращения метчика при нарезании резьбы используется вороток, который надевается окном на квадрат метчика.

Микрометр – измерительный прибор, состоящий из винта с очень точной резьбой, называемого микрометрическим винтом, торец этого винта является измерительной поверхностью. Винт может выдвигаться и зажимать измеряемую деталь, которую следует помещать между пяткой полукруглой скобы и торцом микрометрического винта.

На втулке-стебле проведена продольная линия, на которой сверху и снизу расположены две шкалы – одна указывает миллиметры, вторая – их половины. На конической части барабана, вращающегося вокруг втулки-стебля, нанесены 50 делений (нониус), служащих для отсчета сотых долей миллиметра.

Молоток – инструмент, необходимый для правки и гибки металла и для нанесения ударов по рубящим инструментам. Различают стальные, комбинированные и молотки из древесины.

Муфта — устройство для соединения труб, валов, стальных канатов.

Напильник — инструмент в виде стального бруска с насечкой для снятия небольшого слоя металла, для грубой шлифовки (рис. 61).

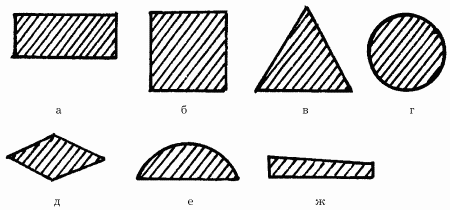

Рис. 61. Формы сечения напильников: а – плоская; б – квадратная; в – треугольная; г – круглая; д – ромбическая; е – полукруглая; ж – ножовочная.

Отвертки —

слесарно-сборочные инструменты, служащие для завертывания шурупов и винтов, головки которых имеют прорези (шлицы). Их жало (лезвие) может быть плоским и крестообразным и различным по величине. Реверсивной отверткой можно пользоваться не только для завертывания шурупов, винтов, но и для их выкручивания (отсюда и название – реверсивная). Она изготавливается, как правило, со сменными насадками, среди которых имеются не только отвертки, но и торцевые ключи. Пантовый зажим на рукоятке такой отвертки позволяет быстро менять рабочий инструмент. Существует множество разновидностей отверток: коловоротная, воротковая, с направляющей втулкой, с держателем, которая удерживает винт или шуруп до завертывания первых нескольких нитей резьбы; отвертка с шарнирно закрепленным лезвием, которое облегчает работу в труднодоступных местах, и пр.

Пассатижи – ручной электромонтажный и слесарный инструмент, объединяющий кусачки для рубки проволоки, отвертку, плоскогубцы.

Плашка – инструмент для нарезания наружной резьбы. Плашки могут быть раздвижными (призматическими) и круглыми (лерки). Раздвижные призматические плашки представляют собой квадрат, состоящий из двух полуплашек. Они изготавливаются для нарезания дюймовой и трубной резьбы диаметром от 1/8 до 2 дюймов, а для нарезания метрической резьбы – от 6 до 52 мм, в комплект, как правило, входит 4–5 пар. При работе раздвижная плашка вставляется в специальный вороток-плашкодержатель. Круглые плашки (или лерки) могут быть цельными и разрезными. Стандарт диаметров круглых плашек для нарезания метрической резьбы – от 1 до 26 мм, для нарезания дюймовой и трубной резьбы – от 1/8 до 2 дюймов.

Плоскогубцы — клещи, имеющие захватывающую часть с насеченными плоскими поверхностями.

Просечка – инструмент для нарезки прокладок, представляющий собой стальную трубку соответствующего размера и длиной от 70 до 100 мм. Рабочая сторона трубки должна быть заточена по внешней кромке.

Разметочный циркуль – разметочный слесарный инструмент, предназначенный для деления прямых линий, углов, окружностей, для построения перпендикуляров.

Ручной труборез – инструмент, предназначенный для разрезания труб и получения линии разреза, строго перпендикулярной к стенкам трубы. Он состоит из стальной скобы, винтового зажима и трех дисковых резцов, один из которых – подвижный (для настройки трубореза под различные диаметры труб).

Ручные ножницы – инструмент, служащий для резки листовой и полосовой стали толщиной до 0,5 мм и листов латуни и дюралюминия толщиной до 1,5 мм. Металл большей толщины (до 2,5 мм) можно резать с использованием силовых ножниц.

Сальник — уплотнение, герметизирующее зазор между неподвижной и подвижной деталями.

Трубный прижим – инструмент, необходимый для фиксации труб во время нарезания резьбы и других операций. Он устанавливается на массивном основании.

Трубогиб – устройство для сгибания труб, его ролики служат одновременно и калибрующим приспособлением, помогая соблюдать правильный радиус изгиба в зависимости от диаметра трубы.
