Угломер — измерительный инструмент, предназначенный для измерения углов. Он представляет собой полудиск с измерительной шкалой, на котором закреплена линейка и передвижной сектор, с нанесенным на нем нониусом. Передвижной сектор можно закреплять на полудиске стопорным винтом. К сектору прикреплены также угольник и съемная линейка (рис. 62).

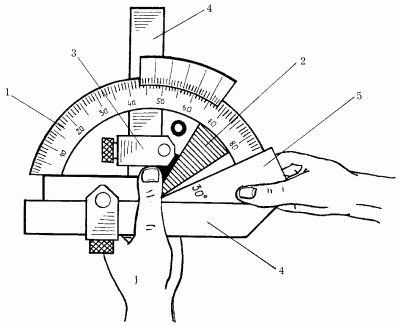

Рис. 62. Угломер: 1 – полудиск со шкалой; 2 – подвижный сектор с нониусом; 3 – стопорный винт; 4 – линейка; 5 – измеряемая деталь.
Фитинги – соединительная
Шабер – инструмент, используемый для шабрения (подгонка плоскостей друг к другу для более плотного прилегания). Изготавливается из инструментальных, легированных сталей или твердых сплавов. Рабочая (режущая) часть шабера может быть плоской с радиусом закругления по торцу, трехгранной с боковыми пазами, двухгранной (скребки) или фасонной с выпуклыми радиусами на рабочем профиле. Плоские шаберы применяются для чернового шабрения, фасонные шаберы и шаберы-скребки – для шабрения поверхностей в труднодоступных местах.
Штангенрейсмус – слесарный инструмент, предназначенный для нанесения разметочных линий на вертикальных поверхностях.
Штангенциркуль – измерительный инструмент, состоящий из негнущейся металлической линейки (штанги), на которую нанесена измерительная шкала с ценой деления 0,5 мм. На передней части линейки расположены две измерительные губки; вдоль линейки перемещается металлическая рамка, также снабженная двумя измерительными губками. Рамка снабжена еще одной измерительной шкалой – нониусом – который имеет цену деления 0,02 мм. Движение рамки по штанге можно застопорить с помощью специального винта. По основной шкале на штанге отсчитываются показания с точностью до миллиметра, по нониусу – показания уточняются до десятых долей миллиметра (рис. 63).

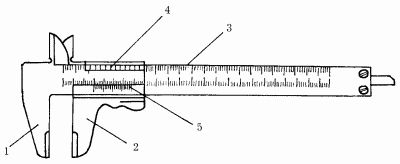

Рис. 63. Штангенциркуль: 1, 2 – измерительные губки; 3 – рамка с измерительными губками; 4 – штанга; 5 – нониус.
Щуп – инструмент, предназначенный для измерения величины зазора. Он представляет собой набор тонких пластин, закрепленных в одной точке. Каждая из них имеет известную толщину.
Собирая из пластин щуп определенной толщины, можно измерить величину зазора. При этом измерении следует осторожно обращаться с тонкими металлическими пластинами наборного щупа, поскольку они легко ломаются при незначительном усилии. В то же время пластины должны входить в зазор туго и на всю длину, что обеспечит точность измерения.
Электрическая дрель – инструмент, необходимый для сверления и обработки всевозможных отверстий. Для слесарных работ требуется определенный набор сверл и других насадок (зенковок, шарошек, разводок).
Материалы
Лента ФУМ (фторопластовый уплотнительный материал, он же – фторлон 4Д) – наиболее предпочтительный уплотнитель резьбовых соединений, включая трубопроводы горячей воды, применяется также для набивки сальников. Выдерживает температуру до 200 °C, устойчив к действию агрессивных сред – щелочей и минеральных кислот.
Для смазки лента ФУМ заранее пропитывается минеральным маслом, выпускается в удобных кассетах, может иметь толщину от 0,08 до 0,12 мм и ширину от 10 до 15 мм. Для уплотнения
Плетеная хлопчатобумажная набивка ХБС (сухая) – сальниковая набивка применяется главным образом в запорной арматуре сетей горячего водоснабжения и питьевой воды.
Льняная прядь с пропиткой суриком или свинцовыми густотертыми белилами — применяется для уплотнения резьбовых соединений трубопроводов холодной (не питьевой!) и горячей воды, а также в трубопроводах системы водяного отопления. Ограничение температуры применения – 100 °C. Прядь, пропитанную цинковыми белилами, используют только в трубопроводах холодной воды (не питьевой!).
Асбестовые нити используются в качестве сальниковой набивки. Не рекомендуется применять их для кранов и вентилей питьевой воды.
Смоляная прядь, пеньковый или джутовый канат служит для заделки (герметизации) раструбов чугунных и керамических канализационных труб. Предпочтительнее использовать канат со смоляной пропиткой.
Материалы для вырубания прокладок
Техническая листовая резина толщиной 3–4 мм предназначена только для прокладок в краны и вентили холодной воды. Ее следует хранить в прохладном темном месте, предохранять от действия прямых солнечных лучей, беречь от контакта с маслом или бензином.
Термостойкая резина предназначина для изготовления прокладок в краны и вентили горячей воды. Температурное ограничение – 50 °C, требования по хранению те же.
Кожа техническая используется в изготовлении манжет и прокладок для вентилей и кранов холодного водоснабжения. Горячая вода вымывает из кожи дубильные вещества, и она быстро разрушается.
Компоненты смесей
Для заделки стыков раструбов чугунных канализационных труб применяется техническая сера. Перед заливкой стыков ее измельчают и нагревают до плавления. Другое вещество, которое следует иметь в запасе, – эпоксидная смола (или готовый клей на ее основе). Смола является главным компонентом различных клеев для соединения труб, склеивания керамики и т. п.
Еще один незаменимый компонент для приготовления различных смесей – портландцемент. Портландцемент применяют для изготовления асбестоцементной смеси, а также для зачеканки раструбных соединений чугунных канализационных труб.
Краски на основе лаков и битумов используются для защиты от коррозии «черных» (неоцинкованных) водопроводных труб.
Цинковые белила, разведенные натуральной олифой с добавлением сиккатива, применяют для пропитки льняной пряди, которая идет для уплотнения резьбовых соединений трубопроводов холодной воды.
Машинное масло применяется при нарезании резьбы, для смазки трубы под ролик трубогиба, как охлаждающая жидкость при резке труб и т. п.
Глицерин используется для самостоятельного изготовления фасонных частей (раструбов и буртов) при монтаже пластиковых трубопроводов. Разогрев в глицериновой ванне применяется также для изгибания ПВХ и ПВП труб.
Нефтяной битум БН-111 и асфальтовая мастика служат для приготовления заливки для герметизации стыков и заливки раструбов керамических трубопроводов.
