Тяжелые крейсера Японии. Часть I.
Шрифт:
| Водоизмещение | По проекту | "Фурутака" | “Аоба" |
| Стандартное, т ‘(британские тонны) | 7100 | 8100 | 7950 |
| Нормальное, т ** | 7500 | 8500 | – |
| На испытаниях (при 67% запасов), м *** | 8586 | 9544 | 9540 |
*
** До подписания Вашингтонского соглашения в Японии использовалось нормальное водоизмещение в "длинных" тоннах (1016 кг), соответствующее водоизмещению готового к выходу в море корабля, но без резервной воды, с 25% топлива, 75% боезапаса, 33-67% других запасов и смазочного масла.
*** С 1920 г. корабли проектировали на “водоизмещение для испытаний", соответствующее водоизмещению готового к выходу в море корабля, но с 67% топлива, воды, смазочного масла и других запасов.
| Водоизмещение, т | 6000 | 10000 | 15000 | "Како"(8200) |
| Метацентрическая высота, м | 0.85 | 1.0 | 1.3 | 0.99 |
| Диапазон остойчивости | 75° | 85° | 85° | 80° |
| Период качки, (не более) | 13-14 | 14- 15 | 14-15 | 6,85 |
При проектировании корпуса крейсеров типа “Фурутака”, Хирага, используя опыт “Юбари", применил непрерывную и изогнутую в продольном направлении верхнюю палубу, а также использовал бортовое и палубное бронирование для обеспечения продольной прочности. Корпус из-за этого приобретал довольно сложную форму. Корабли получали достаточно высокий борт в носу для лучшей мореходности, в средней части (примерно от носовой надстройки до башни главного калибра № 4) высота борта выбиралась из соображении остойчивости, а в корме для экономии веса борт делали насколько возможно низким. Определенные таким образом базовые точки и отрезки кромки верхней налубы соединялись прямыми или слегка изогнутыми линиями, что придавало профилю корпуса волнообразный вид. Такой же форме более или менее следовала и идущая ниже главная (или средняя) палуба. Этих принципов определения формы корпуса японские кораблестроители придерживались при проектировании кораблей практически всех классов – от миноносцев до линкоров типа "Ямато". По мнению английских кораблестроителей того времени, этот метод экономии на весе корпуса "… свидетельствует больше о дилетантском подходе, которого можно было ожидать только от флота, не имеющего опыта проектирования".
За броневыми плитами пояса бортовой обшивки не было. Хирага подсчитал, что узлы крепления 76-мм броневых плит будут в большой степени воспринимать продольную нагрузку: почти 100% нагрузки при сжатии корпуса и 70% при растяжении. Броневая палуба толщиной 32-35 мм воспринимала 100% нагрузки сжатия и 80% растяжения. Величина шпаций от носового перпендикуляра к корме несколько раз ступенчато изменялась: па 28.042 м в носу она была 0.61 м (2 фута), на следующих 29.261 м под погребами – 0.914 м (3 фута), затем па 75.153 м. занимаемых котельным отделением и машинным отделением – 1,124 и 1,143 м (3.7 и 3.75 фута), под кормовыми погребами на длине 19,445 м – 0.914 и 0.753 (3 и 2.47 фута) и на последних 28.88 м – снова 0.61 м.
Несмотря на заложенные Хирагой в проект меры по
По требованиям флота при затоплении двух машинных или котельных отделений с одного борта корабли должны были сохранять положительную метацентрическую высоту. Большая метацентрическая высота была также нужна и для уменьшения крепа при поворотах на полной скорости: при перекладке руля на 35° и скорости 80% от максимальной крен не должен был превышать 13°. Достаточно хорошие проектные величины обеспечивались за счет небольшой осадки и низкого расположения центра тяжести, обусловленного принятым в проекте распределением весов. Это позволило свести до минимума последствия столь значительной перегрузки и сохранить достаточно хорошие мореходные качества.
Особенно большое значение вопросам остойчивости в японском флоте стали уделять после аварии миноносца "Томодзуру” в марте 1934 года. В 1935 году установили необходимые параметры остойчивости для кораблей различного водоизмещения, которые представлены ниже в сравнении с данными по “Како" (водоизмещение для испытаний с 67% всех запасов). Следует заметить, что малый период качки "Како" означает быстрые и резкие бортовые размахи на волнении, сильно утомлявшие экипаж и мешавшие стрельбе.
Из-за небольшого водоизмещения этим кораблям невозможно было обеспечить защиту против 200-мм снарядов. Главный 76-мм пояс из стали NVNC (New Vickers non-cemented – новая Виккерса нецементированная) постоянной толщины, проходя от шпангоута 15 до шпангоута 241. имел длину 80 м при высоте 4.115 м и наклон наружу 9°, что увеличивало его эффективную толщину. Такая зашита считалась достаточной только от попаданий 15-см снарядов с дистанции 12000-15000 м. Верхняя кромка пояса крепилась к средней палубе, а нижняя – к верхней кромке бортовых булей. По проекту над водой должно было находиться 3.277 м поясной брони, по из-за перегрузки высота пояса над ватерлинией при водоизмещении 9540 т составила всего 2,213 м.

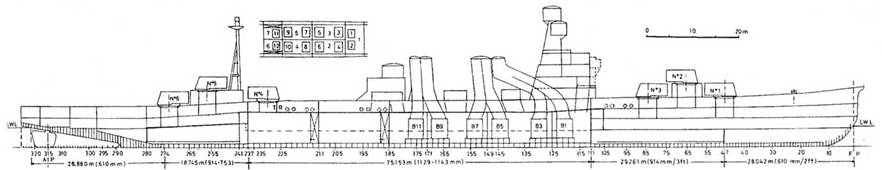

Тяжелые крейсера типов “Фурутака" и “Аоба"
(Продольный разрез корпуса с указанием расположения котлов)

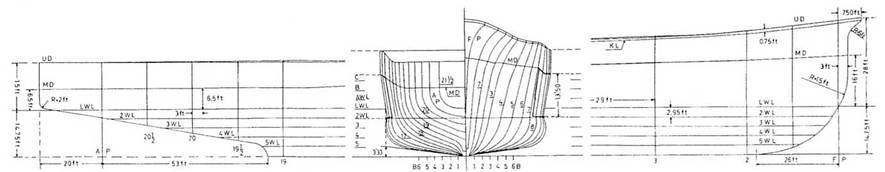

Тяжелые крейсера типов “Фурутака” и “Аоба"
(Теоретический чертеж корпуса)
Броневая палуба из стали NVNC имела толщину 35 мм, уменьшаясь у диаметральной плоскости до 32 мм. Дымоходы па высоте 1.5м от средней палубы защищались 38-мм броней из стали NVNC. Та же сталь защищала погреба внутри корпуса – 50-мм плиты с боков и 35-мм сверху.
Дополнительную защиту давали плиты из стали НТ общей толщиной 48 мм (сверху 28,6 и снизу 19 мм), размещенные на верхней палубе. Борт над броневым поясом и в оконечностях имел обшивку из 19-мм или 25,4-мм листов стали НТ. Боевая рубка не бронировалась, а отсек рулевого привода защищался с кормы, носа, бортов и сверху тонкими плитами стали НТ.
Защита ниже ватерлинии ограничивалась небольшими булями, по длине чуть выходящими за концы пояса. По проекту предполагалось установить броневую наклонную противоторпедную переборку, которая бы крепилась к нижней кромке броневого пояса, давая дополнительную защиту от подводных взрывов. Но из-за ограничений по весу и ширине и с учетом результатов специальных экспериментов установку бортовых переборок из стали НТ в данном проекте признали неэффективной и излишней.
