Тяжелые крейсера Японии. Часть I.
Шрифт:
Наряду с разделением корпуса на отсеки поперечными переборками эти крейсера на большей части машинных и котельных отделений имели продольную переборку по диаметральной плоскости. Она появилась из-за опасения, что попадание в любое машинное отделение, которые тянулись па 30 м, и особенно в район поперечной переборки между соседними машинными отделениями, приведет к затоплению всех четырех машинных отделений и потере хода. К тому же объем принятой воды был бы настолько большим, что корабль сильно бы осел и потерял большую часть запаса плавучести. А при этом появляются
Установка переборки по диаметральной плоскости ограничивала затопление одним бортом, гарантировала сохранение части энергетической установки, увеличивала продольную прочность п жесткость корпуса. С другой стороны, такая переборка имела большой недостаток: повреждение одного борта смещало бы центр погруженной части и вызывало быстрый и опасный крен, если сразу не принимались меры по контрзатоплению. Гибель многих линкоров и броненосных крейсеров во время первой мировой войны, а также броненосца “Ясима" в 1904 году под Порт-Артуром приписывалась именно наличию такой переборки.
Однако риск от наличия продольной переборки сводился к минимуму за счет принятия быстрых мер по контрзатоплению путем взаимного соединения трубами отсеков противоположных бортов и установки системы быстрого затопления отсеков. На проекте "Фурутака" переборка по диаметральной плоскости проходила по всем машинным отделениям, по только по двум кормовым котельным отделениям, образуя всего 6 котельных отделений: №1 (2 котла) и №2 (4 котла) без продольной переборки. №3 (2 котла) и №5 (1 котел) по левому борту. №4 (2 котла) и №6 (1 котел) по правому.
В процессе постройки переборку продолжили в нос еще на протяжении котельного отделения №2. Продольная переборка по диаметральной плоскости на протяжении машинно-котельного отделения применялась и в последующих проектах крейсеров “класса А", а также более поздних крейсеров, авианосцев, минных заградителей и даже эсминцев "специального типа" (только по машинному отделению).

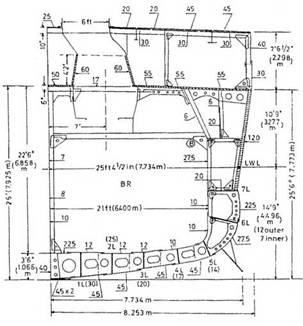

Тяжелые крейсера типа “Фурутака" (Конструктивный чертеж мидель-шпангоута)
После достройки вооружение состояло из шести орудий калибром 200-мм в так называемых одноорудийных “полубашнях", схожих по конструкции со спаренными полубашеиными установки крейсера “Юбари", четырех 80-мм зенитных орудий в открытых одиночных установках, двух 7,7-мм пулеметов системы Льюиса и двенадцати 610-мм торпедных труб в спаренных неподвижных установках.
200-мм/50 кал. орудия разрабатывались с 1916 по 1921 г. и были приняты на вооружение в 1924 г. До 1931 г. они именовались как 200-мм/50 "типа 3 года", затем – 200-мм/50 "типа 3 года" №1.
Дальность стрельбы одноорудийных установок 200-мм/50 типа 3 года при максимальном угле возвышения (25°) составляла 20000 м.. общая длина
Применение шести одноорудийных установок общим весом 345 т вместо двухорудийных 150-тонных башен, разработка которых еще только велась, экономило около 100 т веса. Расположение их по схеме “пирамида” позволило расположить все орудия главного калибра по диаметральной плоскости и благоприятно распределить нагрузку отдачи при стрельбе залпами.
После достройки и до модернизации в 1932-1933 годах оба крейсера несли по четыре 80-мм/40 кал. зенитных орудия "типа 3 года" на пьедестальных установках без щитов с ручным заряжанием, которые располагались на верхней палубе по бокам от дымовых труб. Скорость горизонтальной наводки равнялась 11 град/с, скорость вертикальной наводки 7 град/с, проектная скорострельность 13-18 выстр./ мин., дальность стрельбы по горизонтали 10800 м. по вертикали при при максимальном угле возвышения 75° 6800м. Общая длина ствола равнялась 3,2 м. вес с затвором достигал 600 кг, ствол имел 21 нарез, живучесть ствола равнялась 1200-2000 выстрелов.
Стрельбы, проведенные в 1926 году линкорами 1-й эскадры (“Нагато”, “Фусо”, "Исё" и "Ямаширо") и 2-й эскадры (“Кирисима". “Хией"), на которых тогда стояли эти орудия, дали 4.57'/. попадании. Стрельба велась с управлением по дальномерам, со средним темпом 11,2 выстрела в минуту, на дистанции 3000 м по парусиновой цели, буксируемой гидросамолетом со скоростью 60 узлов (110 км/ч). Сами линкоры шли со скоростью 15 узлов.
Для ближней защиты от самолетов на мостике установили два 7.7-мм пулемета системы Льюиса, которые импортировались из Англин и были приняты на вооружение в 1925 году. Эти пулеметы оказались слишком тяжелыми и ненадежными. Их скорострельность составляла 550 выстр./мин.. а эффективная дальность стрельбы всего 1000 м.
Для управления стрельбой 200-мм орудий сохранили систему наведения “слежение за указателем". Основной центральный автомат стрельбы (директор) "типа 14" стоял на верху носовой надстройки, а резервный такого же типа – на крыше самолетного ангара. Оба эти прибора можно было использовать также и при стрельбе по воздушным целям, поскольку их 64-мм телескопы модели "L" слежения за целью с мощностью увеличения 6-7 раз (с 23 июля 1927 года переименованы в 6-см полузенитные телескопы") имели угол возвышения 90°.
Основной центральный автомат стрельбы (Хойбаи) размещался в посту управления огнем почти и 22 м над ВЛ. в соответствии с внутренним приказом по морской артиллерии №18 от 24 апреля 1923 года, устанавливавшим структуру "устройств управления артиллерийским боем” для линкоров, крейсеров и эсминцев. Сразу под ним, в визирном посту, находилось устройство слежения за целыо (Сокутекибаи) "типа 13", которое подсчитывало скорость цели и дистанцию до неё. Из-за большой высоты расположения этих устройств пришлось принять специальные меры для уменьшения их вибрации, возникавшей при стрельбе орудий.
