В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Так же, как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.
В передней части башни, в литой маске толщиной 100 мм, монтировалась 75-мм пушка со спаренным 7,92-мм пулемётом и прицелом. В бортах башни имелись три револьверных отверстия (справа, слева и в корме), закрытых броневыми пробками, люк для посадки экипажа (в кормовом листе) и лючок для связи с пехотой (в левом борту). Последний
На крыше башни сзади слева монтировалась командирская башенка с шестью смотровыми приборами и люком для посадки командира машины. Как и люки механика-водителя и стрелка-радиста, командирский люк открывался при помощи подъёмно-поворотного механизма — сначала он приподнимался вверх, а затем поворачивался в сторону.
В передней части крыши башни справа имелось отверстие для вентиляции, закрытое сверху броневым фланцем.
Моторное отделение корпуса двумя продольными водонепроницаемыми переборками делилось на три части. В средней размещался двигатель, а правая и левая при преодолении танком водных преград по дну заполнялись водой, охлаждавшей радиаторы. Двигательный отсек был герметичным.

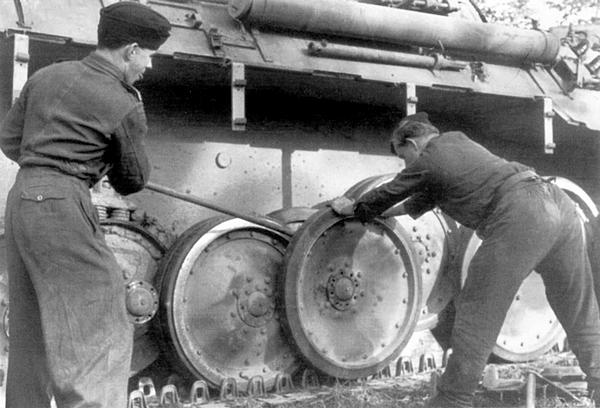

Смена катков на «Пантере» — для того чтобы добраться к каткам крайнего ряда, у самого борта машины, экипажу приходилось немало потрудиться (БА).
Каждый радиаторный отсек сверху закрывался двумя прямоугольными броневыми решётками (спереди и сзади), через которые засасывался охлаждающий воздух, и броневым листом с круглой броневой решёткой, через которую воздух выбрасывался наружу. Кроме того, у левой круглой броневой решётки имелось отверстие для установки антенны радиостанции.
Над средним отсеком моторного отделения имелась большая откидная крышка (для обслуживания двигателя) с двумя вентиляционными отверстиями, закрытыми броневыми крышками. За откидной крышкой, у кормового листа корпуса, находились закрытые броневыми крышками три отверстия — для заливки горючего в баки, для заливки воды в радиаторы и для установки воздухопитающей трубы при преодолении танком водных преград по дну.

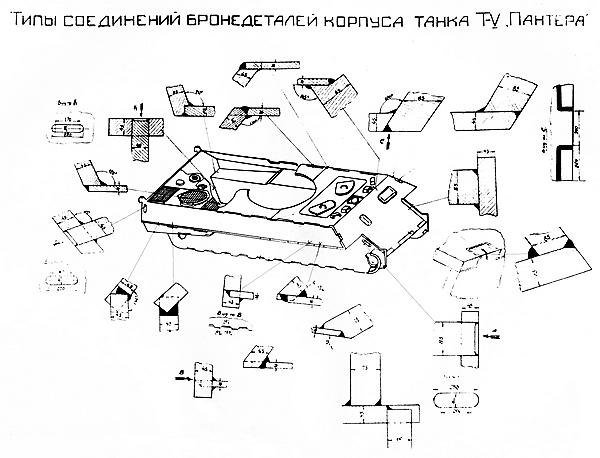

Схема соединения бронелистов корпуса танка «Пантера» Ausf.D. Хорошо видно, что корпус «Пантеры» был очень сложен в производстве и требовал большого количества квалифицированных сварщиков для его изготовления.

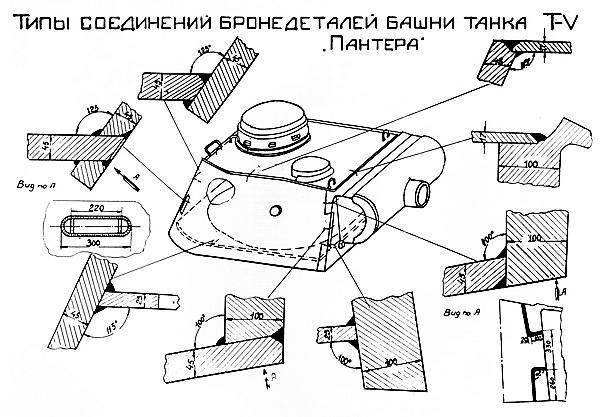

Схема соединения бронелистов башни танка «Пантера» V Ausf.D. Как и корпус, башня была довольно сложной в производстве.
В кормовом листе корпуса размещались круглый люк для доступа к двигателю (в центре), а также лючок для доступа к термосифонному подогревателю, облегчавшему запуск двигателя в холодное время года, лючок доступа к приводу инерционного стартёра и два лючка для доступа к механизмам натяжения гусениц.
В днище танка имелись лючки различного размера, обеспечивающие доступ к элементам торсионной подвески, спускным краникам топливной системы, систем охлаждения и смазки, водооткачивающей помпе и спускной пробке картера коробки перемены передач.
Основное вооружение «Пантеры» — 75-мм пушка KwK 42 с длиной ствола в 71 калибр, разработанная фирмой Rheinmetall-Borsig в городе Дюссельдорфе. Орудие имело очень большую длину ствола — более пяти метров (5250 мм) и значительно выступало за габариты «Пантеры». KwK 42 имела вертикальный

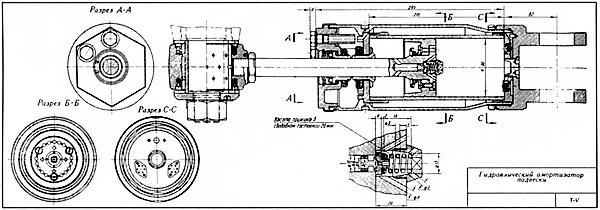

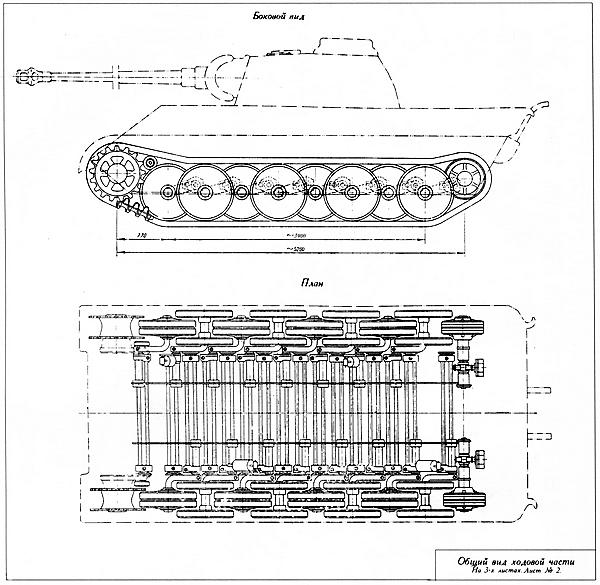

Схема ходовой части танка «Пантера» Ausf.D и гидравлический амортизатор подвески (внизу). Из альбома «Атлас ходовых частей танков», 1946 год).

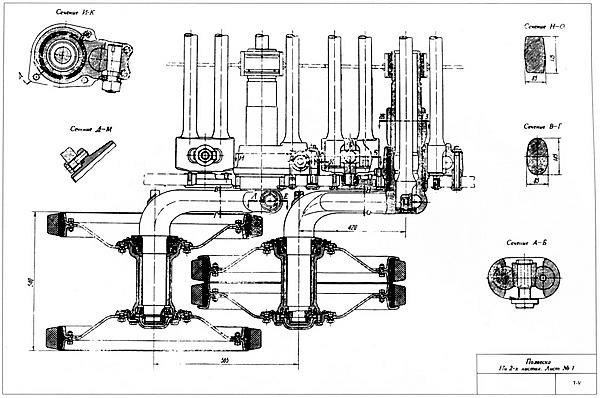

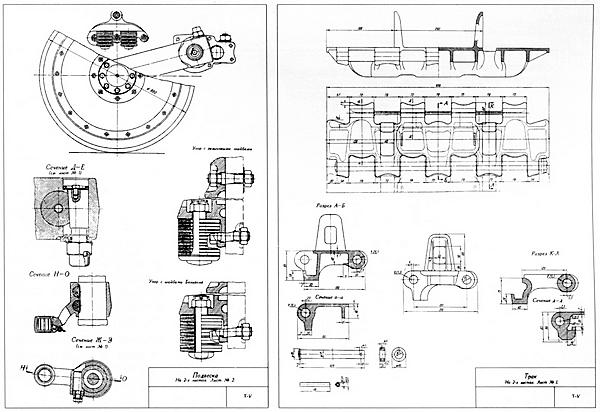

Схема подвески опорных катков, опорный каток и трак танка «Пантера» Ausf.D (из альбома «Атлас ходовых частей танков», 1946 год).

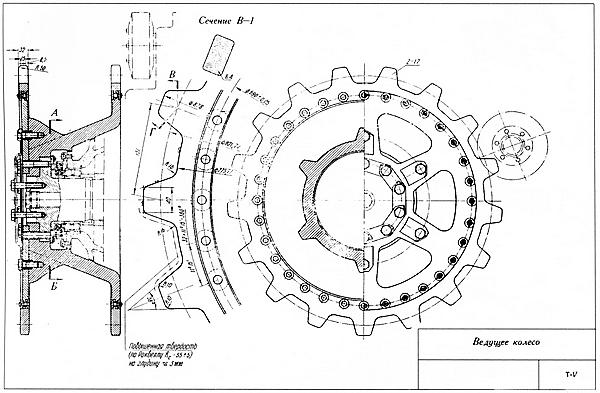

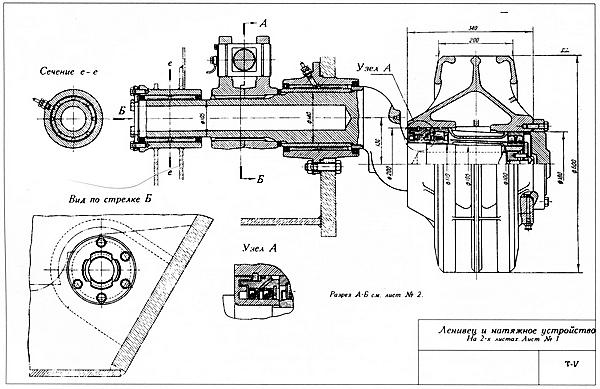

Схема ведущего колеса (вверху) и ленивца (внизу) танка «Пантера» Ausf.D (из альбома «Атлас ходовых частей танков», 1946 год).
Поворотный механизм башни, находившийся слева от сиденья наводчика, состоял из двух частей: гидравлического поворотного механизма с приводом от карданного вала (при работающем двигателе) и механического поворотного механизма с двумя ручными приводами у наводчика и заряжающего.
Гидравлический механизм обеспечивал вращение башни со скоростью до 8 градусов в секунду, а механический — один градус за три оборота маховика. Кстати, из-за неуравновешенности башни её вращение было сильно затруднено, если «Пантера» имела даже небольшой крен (порядка пяти градусов).
Продольный разрез и разрез в плане башни танка «Пантера» Ausf.D.

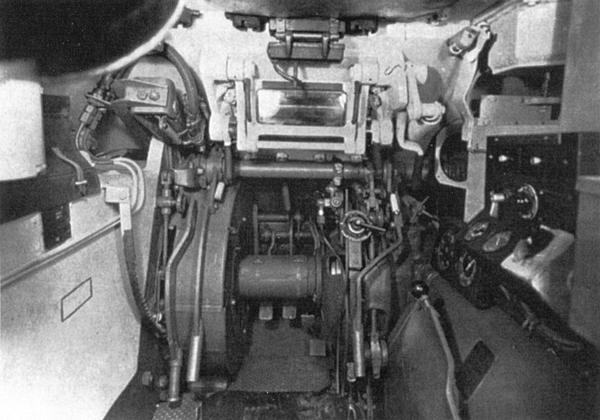

Боекомплект к пушке составлял 79 выстрелов, основная часть которого укладывалась в боевом отделении в нишах корпуса и под полом орудия, а также в отделении управления (слева от механика-водителя). Для стрельбы использовались выстрелы с бронебойными (Pz.Gr.39/42), подкалиберными (Pz.Gr.40/42) и осколочно-фугасными (Spr.Gr.34) снарядами. Выстрелы имели довольно большие габаритные размеры (длина порядка 90 см) и массу (11–14,3 кг), так что работа заряжающего «Пантеры» требовала от него недюжинных физических усилий и сноровки. С пушкой был спарен 7,92-мм пулемёт MG 34, ещё один такой же пулемёт монтировался в лобовом листе корпуса в специальной бугельной установке. Огонь из него вёл стрелок-радист. К пулемётам имелось 5100 патронов.
Для стрельбы из пушки использовался телескопический бинокулярный ломающийся прицел TZF 12, разработанный фирмой Karl Zeiss в городе Йене. Он имел 2,5-кратное увеличение и поле зрения 28 градусов.
Прицел состоял из окулярной части, двух телескопических труб и окулярной части. Сетка прицела помещена в правой трубке и имеет шкалы, расположенные по окружности поля зрения, центральный треугольник (целик) и боковые поправки. Шкалы рассчитаны для осколочно-фугасного снаряда Spr.Gr.34 на прицельную дальность 4000 м, для бронебойного снаряда Pz.Gr.39/42 — на 3000 м и для подкалиберного снаряда — на 2000 м.
