Путаница с отождествлением и эволюцией проектов «Пантеры II» и Ausf.F в послевоенной истории получилась в результате неверного толкования одной фразы в одном оригинальном документе.
В отчёте, датированном 10 февраля 1943 года, говорилось, что опыт, полученный на Восточном фронте, показал недостаточное бронирование «Пантеры». Исходя из того, что эти танки не участвовали в боях до лета 1943 года, известный немецкий историк бронетанковой техники Вальтер Шпильбергер предположил, что дата в документе ошибочна, и речь идёт о 1944 годе. В результате он посчитал, что над проектом «Пантеры II» продолжались работы ещё и в начале 1945 года. А это привело к ошибочной гипотезе об

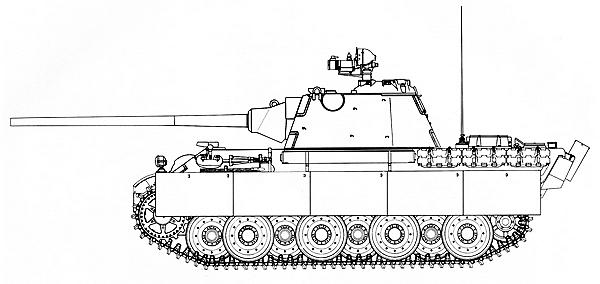

Примерно вот так могла выглядеть «Пантера» Ausf.F при организации её серийного производства (показан вариант со стальными опорными катками с внутренней амортизацией и инфракрасным прибором на командирской башенке.
Проектирование «Пантеры» Ausf.F в первую очередь тесно связано с разработкой новой башни «шмальтурм». Попытки как-то изменить конструкцию башни «Пантеры» предпринимались уже в 1943 году — немецкие инженеры пытались сделать её передний броневой лист более узким для уменьшения вероятности попадания в него снарядов противника. Кроме того, планировалось увеличить толщину брони этого листа до 120 мм и изменить угол его установки таким образом, чтобы предотвратить рикошет бронебойных снарядов вниз, в крышу корпуса.
Первые эскизные проработки такой башни были представлены компанией Rheinmetall, датированные 1 марта 1944 года. Эта конструкция именовалась как «Turm — Panther (schmale Blende)» — «башня „Пантеры“ с узкой маской». В этом проекте учитывались новые требования к вооружению танка, выдвинутые управлением вооружений сухопутных войск. Так, на крыше башни предусматривался специальный броневой выступ для установки дальномера, а вместо телескопического на этом этапе рассматривалась возможность использования перископического прицела пушки. Толщина брони башни составляла: лобовой лист — 120 мм при наклоне 12 градусов, бортовые и кормовой — 60 мм при угле 25 градусов, крыша — 40 мм при наклоне 17 и 7 градусов. Большинство элементов внутреннего оборудования оставались как и на «Пантере» Ausf.G, вооружение — 75-мм пушка KwK 42 L/70 и пулемёт MG 34 — оставалось прежним.
Общий вид «узкой» башни с установленным в неё 75-мм орудием.
Весной 1944 года дальнейшую разработку конструкции новой башни передали от компании Rheinmetall компании Daimler-Benz. Одновременно с этим отдел испытаний танкового вооружения (Wa.Prüf.6) выдал «Даймлеру» тактико-технические требования для проектирования «узкой» башни, основные из которых были следующими:
«Устранение возможности рикошетирования снарядов от маски пушки вниз, в крышу корпуса.
Увеличение броневой зашиты без соответствующего увеличения массы башни.
Уменьшение фронтальной обстреливаемой проекции без уменьшения внутреннего пространства башни, необходимого для обслуживания пушки.
Установка дальномера.
Замена спаренного пулемёта MG 34 на MG 42.
Уменьшение стоимости изготовления
Установка необходимых приспособлений, позволявших при необходимости силами экипажа быстро переоборудовать танк либо в командирскую машину (BefehlsPanther), либо в машину с инфракрасными приборами, способную вести ночной бой».
Учтя эти технические требования, компания Daimler-Benz разработала свой проект «узкой» башни, конструкция которой (не считая стоимости вооружения и оптики), позволяла уменьшить затраты на её изготовление на 30–40 %. При этом, несмотря на значительное увеличение толщины бронирования, её расчётная масса (7,565 тонны) была даже чуть меньше, чем у серийной на танке Ausf.G (7,665 тонны). Удалось значительно уменьшить площадь, подверженную фронтальному обстрелу при сохранении внутреннего рабочего объёма. При этом диаметр погона в свету оставался таким же, как у серийных «пантер» — 1650 мм.
После разработки «узкой» башни, предназначенной для установки на шасси «Пантеры» Ausf.G, которое почти не подвергалось изменению, появилось новое обозначение танка — Ausf.F.
Первые экспериментальные образцы «узких» башен изготовили летом 1944 года, и в августе одну из них установили на шасси «Пантеры» Ausf.G.
Новая башня имела значительно более узкий (по сравнению с серийной) лобовой бронелист башни (примерно 950 мм сверху и 1500 мм внизу), что позволило уменьшить площадь, подвергаемую обстрелу. За счёт уменьшения габаритов стало возможным увеличить толщину бронирования.
В Schmalturm устанавливалась модернизированная 75-мм пушка, KwK 44/1 L/71, разработанная чешской компанией Škodawerke. У нового орудия тормоз отката и накатник «переместились» под ствол (на KwK 42 они располагались справа и слева от ствола). Пушка получила новый тип маски, аналогичный маске «Королевского тигра», а также люльку изменённой конструкции. Воздушный компрессор для продувки канала ствола после выстрела заменили воздушным насосом, который в виде дополнительного цилиндра окружал накатник. Пушка KwK 44/1 не имела дульного тормоза, хотя на нескольких первых образцах этих орудий он присутствовал. В результате, усилие отдачи увеличилось с 12 до 18 тонн.

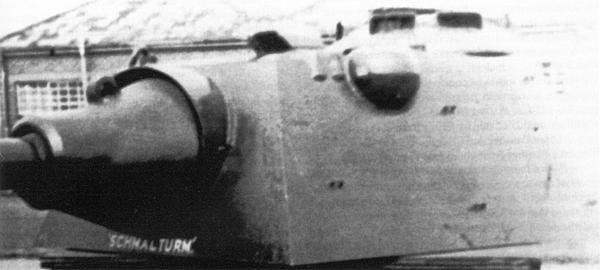

«Узкая» башня со смонтированным в ней 75-мм орудием, вид слева. Хорошо виден специальный шарообразный прилив в борту для установки оптического дальномера.
Поворот башни осуществлялся гидравлическим приводом, который, в свою очередь, приводился в действие от вала, идущего от двигателя к трансмиссии. Для точного наведения на цель и медленного поворота башни использовавшееся ранее на «пантерах» управление с помощью ног заменили на ручное. Максимальная скорость, с которой башня могла вращаться с помощью гидравлики, составляла 360 градусов за 30 секунд.
Существовал и дублирующий ручной поворотный механизм — один оборот маховика соответствовал повороту на 0,405 градуса. Таким образом, повернуть башню на 360 градусов можно было за 4 минуты. Если танк накренялся на один борт, заряжающий мог работать с дополнительным маховиком поворота и тем самым помогать наводчику поворачивать башню. В целом механизм поворота башни Schmalturm получился более дешёвым, имел меньшую массу и размер, чем использовавшийся на «пантерах» до этого. Это произошло главным образом за счёт отказа от двух дифференциалов и многодисковой предохранительной муфты, использованных в башнях предыдущих модификаций танка.
