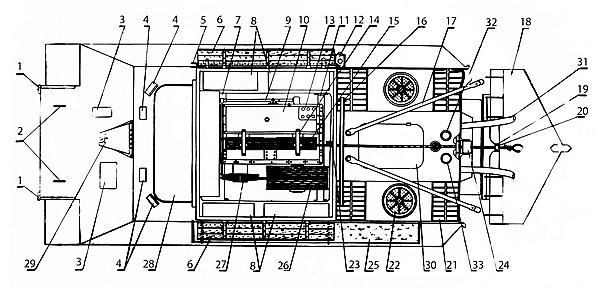

1 — упоры для выталкивания застрявших машин; 2 — штыри крепления роликов полиспаста лебёдки; 3 — броневые заслонки люков; 4 — бронировка смотровых приборов; 5 — стрела; 6 — деревянный щит каркаса лебёдки; 7 — балка передней опоры лебёдки; 8 — ящики ЗИП; 9 — карданный вал тросоукладчика лебёдки; 10 — лебёдка; 11 — балка задней опоры лебёдки; 12 — подпятник для установки стрелы; 13 — крышка смотрового люка лебёдки; 14 — кронштейн нажимных роликов грузового

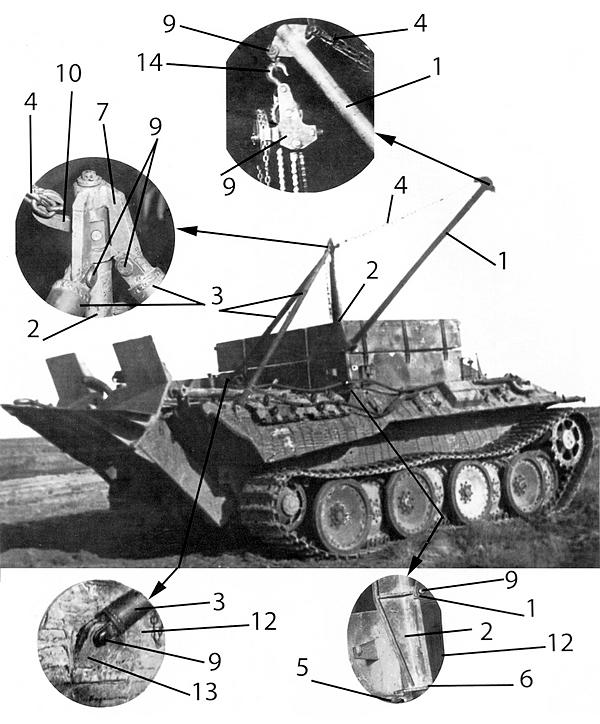

1 — стрела; 2 — вертикальная штанга; 3 — распорки крепления штанги; 4 — регулировочная цепь вылета стрелы; 5 — подпятник установки вертикальной штанги; 6 — ограничитель поворота стрелы; 7 — опорная втулка; 8 — наклонный бортовой лист корпуса (левый); 9 — соединительные пальцы; 10 — крюк крепления регулировочной цепи; 11 — таль; 12 — наклонный бортовой лист корпуса; 13 — приварной угольник; 14 — рым (АСКМ).

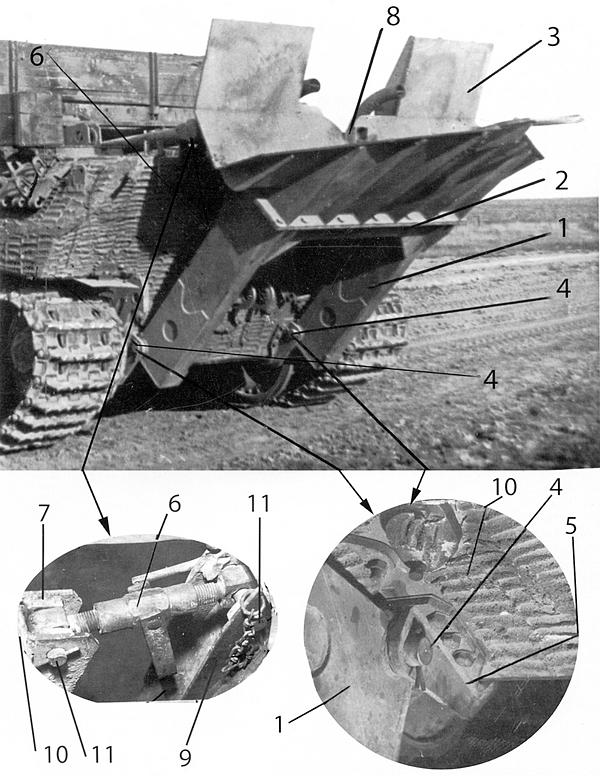

1 — балка; 2 — приварная планка; 3 — лемех; 4 — соединительный палец; 5 — кронштейн; 6 — стяжка; 7 — кронштейн стяжки; 8 — захват для подъёма (опускания) сошника; 9 — кронштейн; 10 — кормовой лист корпуса; 11 — палец соединительной стяжки (АСКМ).
Сошник обеспечивает надёжное стопорение тягача при любых условиях работы лебёдки. Конструкция сошника предусматривает увеличение его площади сопротивления при работе на рыхлом грунте, песке и т. п. Наличие сошника ставит тягач в положение, не зависящее от местности.
Лебёдка в процессе эксплуатации не требует большого технического обслуживания и регулировок, проста в управлении и надёжна в работе. Механизмы лебёдки просты и компактны в конструкции, не сложны и не требуют жёстких технических условий на монтаж.
Основным недостатком конструкции является необходимость остановки (глушения) двигателя для включения коробки отбора мощности на лебёдку.
Стрела, установленная на тягаче, проста по конструкции; как по грузоподъёмности, так и по величине вылета обеспечивает выемку (установку) агрегатов при ремонте танков. Основными недостатками стрелы являются:
— неприспособленность для выемки собственных агрегатов моторного отделения;
— отсутствие кругового поворота стрелы (на 360 градусов) на месте;
— тяжёлый и неудобный поворот стрелы с приподнятым грузом по горизонту.
Как буксир тягач никаких преимуществ перед танком „Пантера“ не имеет. Буксирные возможности тягача увеличиваются наличием лебёдки».
1 —
Комиссия, проводившая испытания «Бергепантеры», в своём заключении отмечала: «Большие тяговые усилия и надёжность работы лебёдки, при наличии длинного троса и надёжного самокрепления тягача сошником, являются положительными качествами, обеспечивающими в сочетании с достаточной броневой защитой и хорошей проходимостью эвакуацию тяжёлых и средних танков.
Конструкция лебёдки и сошника самокрепления могут быть рекомендованы в качестве образца при конструировании подобных тягачей на базе отечественных тяжёлых и средних танков».

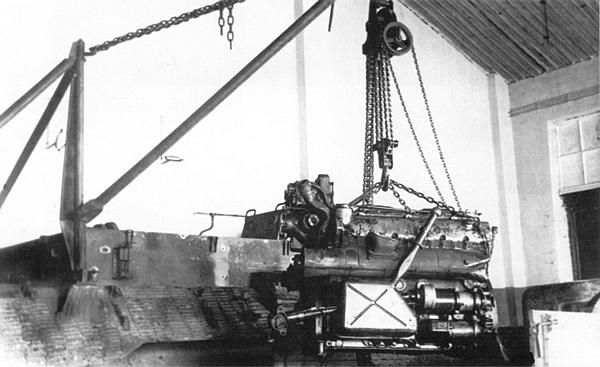

Подъём двигателя массой 2000 кг для погрузки в кузов автомобиля при помощи крана-стрелы «Бергепантеры» Ausf.G (АСКМ).
ТАНКИ «ПАНТЕРА» В БОЯХ
Организация подразделений и подготовка экипажей
Первый штат танкового батальона, вооружённого «пантерами», был утверждён Генеральным штабом главного командования сухопутных войск 10 января 1943 года. Согласно этому документу, батальон состоял из штаба, штабной танковой роты (штат K.St.N. 1150а), включавшей разведывательный взвод (пять «пантер») и взвод связи (три «пантеры», из них две командирских) и четырёх танковых рот (штат K.St.N. 1177). В составе каждой из них было четыре взвода по пять «пантер» и ещё две «пантеры» имелись в штабе роты. Таким образом, каждая рота насчитывала 22 «пантеры», а батальон — 96 машин.
«Пантера» 51-го танкового батальона с башенным номером 114 на железнодорожной платформе. Лето 1943 года. На борту башни различима эмблема — голова пантеры белого цвета (АСКМ).
Для обучения на «пантерах» и оснащения новыми танками командование вермахта приняло решение об отправке в тыл по одному танковому батальону из каждой танковой дивизии. Первой частью, которая стала «пересаживаться» на «пантеры», стал 2-й батальон 33-го танкового полка 9-й танковой дивизии, который 17 января 1943 года реорганизовали в 51-й танковый батальон и перевели на новые штаты. Второй частью стал 1-й батальон 15-го танкового полка 11-й танковой дивизии, 6 февраля 1943 года переименованный в 52-й танковый батальон.
Следует сказать, что обе дивизии (9-я и 11-я) имели большой опыт боёв на Восточном фронте и хорошо подготовленные кадры. Однако при отводе их батальонов в тыл командование дивизий оставило большинство ветеранов у себя (это и понятно, кто же по доброй воле отдаст другому опытных танкистов), направив в тыл значительное количество молодых солдат. Да и пополнение батальонов в тылу производилось главным образом за счёт новобранцев. В результате большинство экипажей «пантер» 51-го и 52-го батальонов составляли молодые солдаты и офицеры, не имевшие никакого боевого опыта. Они не были знакомы с тактикой советских бронетанковых войск и мало что знали о стойкости и крепости солдат Красной Армии в обороне. Ветеранов, имевших боевой опыт, было совсем немного, а штабы батальонов в большинстве своём состояли из необстрелянных офицеров. Такое положение дел впоследствии негативно сказалось на ходе боевых действий.
