У-2/по-2
Шрифт:
Нестандартный пламегасетиль на одном из У-2 107-го полка связи.

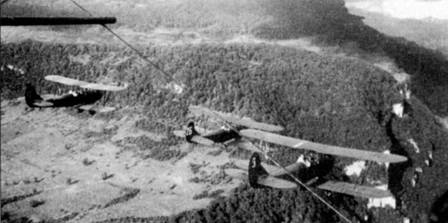

Группа У-2 из 263-го НЛБАП над предгорьями Кавказа, 1942 г.

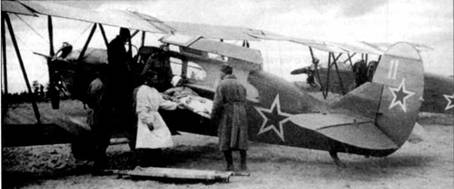

Погрузка раненного в С-2, Ленинградский фронт, 1943 г.
У-2НАК был оснащен приемно-передающей
Шкалы приборов в обеих кабинах были покрыты флуоресцентной краской и освещались ультрафиолетовыми лампами УФО.
Кроме того, для освещения карт в каждой кабине было по паре обычных ламп.
Бортовая электрическая сеть питалась от генератора ГС-350М мощностью 0,35 кВт через регулятор напряжения РК-12Ф-350 и фильтр для подавления шума КФ-10-350. Генератор, имевший ременчатый привод от вала двигателя, был установлен между 1 -м и 2-м цилиндрами, а регулятор и фильтр крепились к противопожарной перегородке. Увеличившееся число потребителей тока на борту потребовало внесения изменений в электропроводку самолета.
Индивидуальные выхлопные патрубки цилиндров были объединены кольцевым коллектором, на выходе из которого был установлен шумопламегаситель МАКФ-4. Пусковое магнето было заменено катушкой КП-4716, а в высоковольтном контуре были установлены фильтры АФП. Чтобы избежать воздействия на радиоаппаратуру, все металлические части самолета (включая трубы тяг системы управления) заземлили с помощью медных проводов.
Войсковые испытания пяти опытных У- 2НАК проводились с 10 по 25 июля 1944 года 118-м Отдельным разведывательным полком 2-ой Воздушной Армии 1-го Украинского Фронта, который базировался приблизительно на 100 км восточнее Львова. Несмотря на то, что в конечном итоге все самолеты были потеряны по не боевым причинам (в основном из-за вынужденных посадок после потери ориентации) они получили высокую оценку и были рекомендованы для запуска в серию. Боевое использование У-2НАК началось на последнем этапе войны. В дневное время корректировка артогня велась с высот 1000-1500 м на удалении не более 40 км от наземной радиостанции. Ночная разведка велась с высот 600-1000 м, при этом экипаж старался заходить на цель на минимальных оборотах двигателя. При первом заходе осветительные ракеты обычно не использовались. Только когда звук мотора выдавал самолет, экипаж НАК сбрасывал осветительную ракету, чтобы лучше рассмотреть цель.

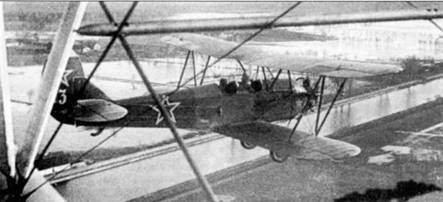

У-2СП одного из полков ГВФ

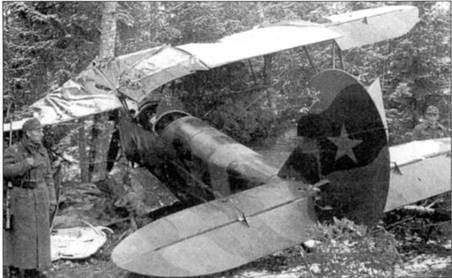

С-1, ставший трофеем финнов
По-2 из 399-го авиаполка связи, весна 1945 г.

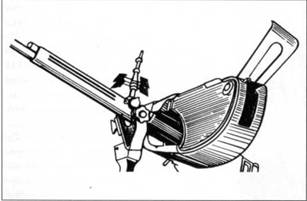

Реконструкция модернизированного магазина, называвшегося «борода».

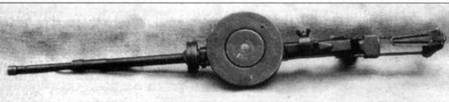

Пулемет ДА с барабанным магазином на поворотном кронштейне. Пунктиром показано размещение пулемета в походном положении.
Ещё одной модификацией У-2ВС образца 1944 года был агитационный самолет У- 2ГН (Голос неба), который был разработан Б.Н.Фадеевым и ОКБ Поликарпова. Прототип был построен на заводе 51, а два «серийных» самолета изготовили на заводе 494 в Козловке. Самолет был предназначен для ведения агитации среди войск противника в ночное время и был оборудован звуковещательной станцией СГУ-43. Громкоговоритель был установлен вертикально в фюзеляже, позади места наблюдателя. Полотняная обшивка в районе рупора была снята. Органы управления звуковещательной станцией размещались в кабине наблюдателя, а питание она получила от генератора ГС- 1000, мощностью 1 кВт.
Не без доли черного юмора кассеты для перевозки людей называли «деревянными пижамами» или другими выражениями, ассоциирующимися с гробом. Но несмотря на это, санитарные У-2, оснащенные ими, означали надежду на спасение для раненых и больных на всех фронтах. Легкие контейнеры, установленные на нижнем крыле биплана позволяли увеличить спасательные возможности «кукурузника» на 200%. Это стало ясно ещё во время отступления в начале войны, когда самолеты вывозили тяжелораненых в тыл. У-2 с кассетами широко
использовались в ходе боевых действий, причем они обслуживали не только регулярную армию, но и партизанские отряды.

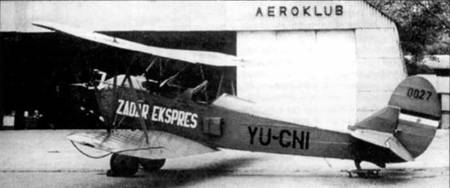

По-2 одного из клубов Югославии

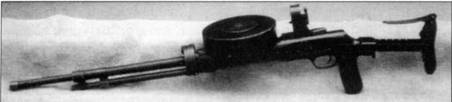

Танковый пулемет Дегтярева ДТ (на снимке) отличался от своего авиационного варианта, устанавливавшегося на У-2, лишь незначительными деталями.
< image l:href="#"/>Пулемет ШKAC КМ-35, который часто устанавливался на У-2.
Стрелковое вооружение У-2 было довольно разнообразным и, к примеру, до сих пор не существует полного перечня вариантов подвижной стрелковой установки. На снимке представлен один из редких вариантов установки пулемета.
Хронологически, первыми появились санитарные кассеты Бакшаева – СКБ – имевшие деревянный каркас, обтянутый полотном и весившие 17 кг. Каждая кассета крепилась к лонжеронам нижнего крыла прй помощи четырех хомутов, а в задней части находился люк, через который устанавливались носилки. Испытания были закончены 28 июня 1941 года и кассеты запустили в серийное производство. У-2СКБ мог перевозить двух раненых на носилках, а С-2СКБ – трех. В случаях, когда не требовалось сопровождение медработника, вместо него брали ещё одного сидячего раненого.
Кассеты, спроектированные А.Я.Щербаковым, крепились под нижним крылом и выступали далеко вперед за его переднюю кромку. В каждой из них размещалось по двое больных, которые сидели спиной к спине, головой наружу. С парой этих кассет С- 2 мог нести пять сидячих и одного лежачего пациента, а С-3 – пять и три соответственно! Конечно, мощности мотора М-11Д (125 л.с.) было маловато для такой нагрузки.
Относительно мало известно про опытную модификацию У-2МБ-М-12, которая при удачном стечении обстоятельств могла бы стать самым удачным вариантом поликарповского биплана. Самолет был оснащен пятицилиндровым мотором М-12 конструкции М.А.- Косова, который развивал мощность 200 л.с. (147 кВт). Максимальная скорость У-2 составила 240 км/ч, потолок вырос до 5000 м, а скороподъемность возросла на 30%. Полезная нагрузка достигала 600-800 кг. На самолет установили 12,7-мм пулемет Березина УБТ, а места экипажа получили бронезащиту.
Знаменитый истребительный полк «Нормандия-Неман» использовал не только Яки, но и несколько У-2.
М. В. Смирнова – командир 2-й эскадрильи знаменитого 46-го Гвардейского Таманского НБАП – записывает на свой счет 805-й боевой вылет.

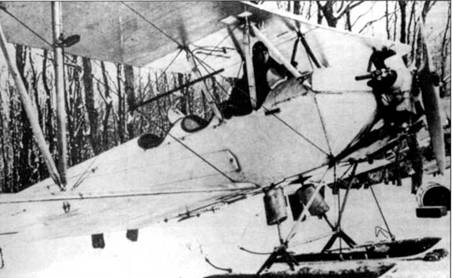

У-2ВС подготовленный к действиям в зимних условиях. Самолет установлен на лыжи и покрыт белым камуфляжем, а на двигатель установлен небольшой обтекатель, защищавший от переохлаждения. Машина вооружена пулеметом ШКАС, перед задней кабиной смонтирован бомбовой прицел, а вместо бомб подвешены кассеты КМБ.
